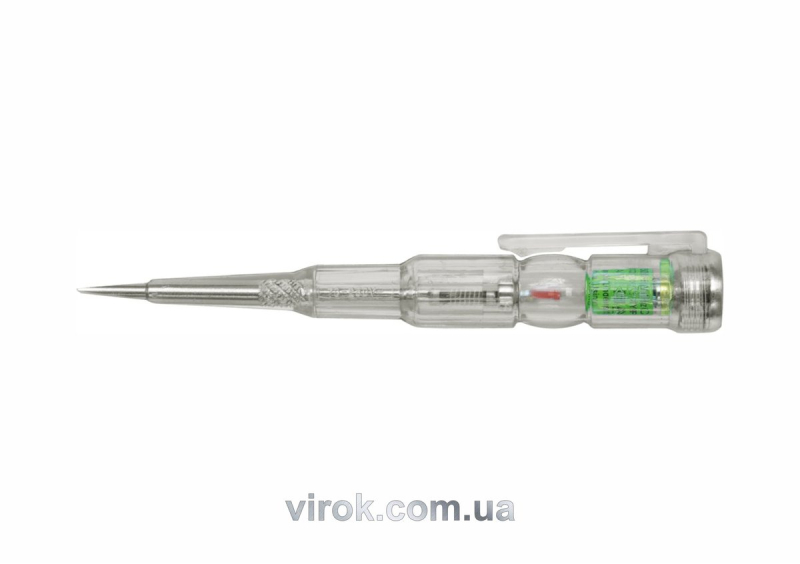

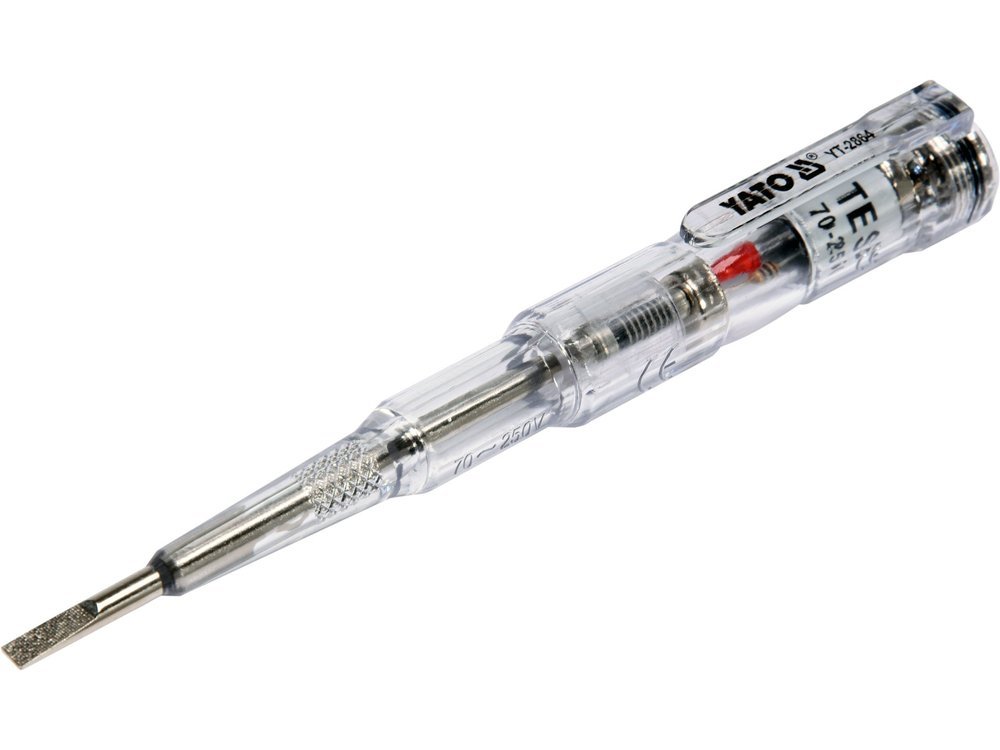

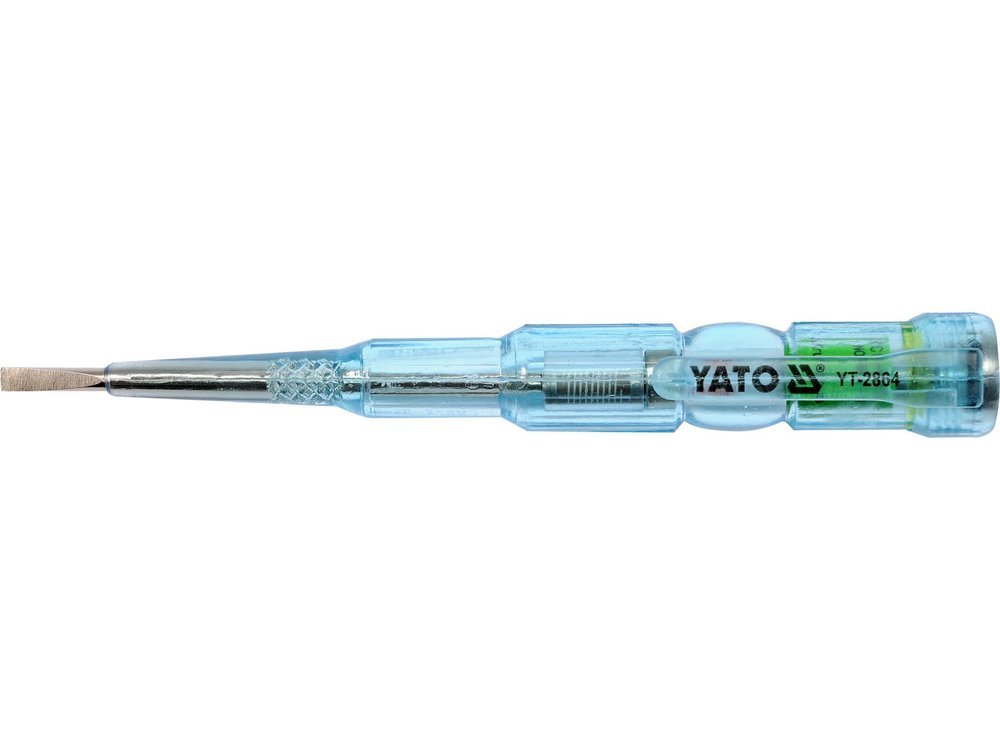

Індикатор напруги YATO з LED індикатором 70-250 V

Марка YATO символ YT-2864 Серія ГРА застосування електричні потужність акумулятор Тип батареї 2х1,5 В; LR41 Довжина 140 мм Напруга 1,5-9 В постійного струму Наконечник стріли Плоский Плоский розмір наконечника 3,5 мм Напруга - індуктивний метод 70-600 В змінного струму Тест безперервності 0-50 МОм світлодіодні індикатори Так Частота вимірюваної напруги 50-500 Гц Напруга - контактний спосіб 70-250 В змінного струму Тестер напруги YT-2864 дозволяє визначати напругу змінного струму, наприклад, у побутовій розетці або на кінцях проводів двома методами: контактним та індуктивним. Тестер також дозволяє перевірити цілісність кабелю і перевірити стан батарей або акумуляторів. Про наявність напруги свідчить свічення діода, розташованого всередині ручки. ЗРАЗКИ ФУНКЦІЙ Діапазон визначення змінної напруги контактним способом: 70 - 250В Діапазон визначення змінної напруги індуктивним методом: 70 - 600В перевірка стану акумулятора контактним методом: від 1,5 до 9В перевірка цілісності дроту контактним методом: 0 - 50 M Ω ТЕХНІЧНІ ДАНІ загальна довжина: 140 мм ширина наконечника: 3,5 мм живлення: 2х1,5В; LR41 СПОСІБ ЗВ'ЯЗКУ Прикладіть наконечник до ланцюга під напругою. Світіння світлодіода свідчить про протікання електричного струму через цей елемент. При цьому методі не рекомендується торкатися до контакту, розташованого зверху ручки. Дотик до контакту не створює ризику ураження електричним струмом, але підвищує чутливість тестера і може спотворити показання. ІНДУКЦІЙНИЙ МЕТОД Метод дозволяє виявити змінну напругу в ізольованому проводі. Для цього візьміть тестер за ізольовану частину наконечника і піднесіть контакт, розташований у верхній частині ручки, ближче до ізольованого проводу. Коли світлодіод горить, тестований кабель знаходиться під напругою. Підвищити чутливість методу можна, схопивши тестер за оголену частину наконечника. Цей метод також дозволяє «безконтактно» виявити обрив електричного дроту під напругою. У місці переривання тестер перестане сигналізувати про наявність напруги. ПЕРЕВІРКА СТАНУ АКУМУЛЯТОРА Тестер дозволяє перевірити стан батарей або акумуляторів, призначених для живлення різних електроприладів в діапазоні від 1,5 В до 9 В. Прикладіть кінчик тестера до клеми акумулятора з позначкою «+», торкніться контакту, розташованого у верхній частині ручки, потім торкніться клеми акумулятора з позначкою «-». Коли світлодіод горить, батарея або акумулятор заряджені. Не використовуйте цей метод для перевірки батарей або акумуляторів з вищою напругою. Батареї та акумулятори, підключені до електричного кола, не повинні перевірятися. ПЕРЕВІРКА ПРОВОДУ Перевіряємо прохідність кабелю, прикладаючи наконечник до одного кінця кабелю, потім, тримаючись за контакт, розташований у верхній частині ручки, беремо інший кінець кабелю. Коли світлодіод горить, це означає безперервність перевіреного кабелю. Забороняється використовувати цей метод для перевірки цілісності проводів під напругою або електричного кола.
