UAКалибр-пробка шлицевая. Контроль отверстия по границам поля допуска: годная деталь пропускает проходную сторону и не пропускает непроходную. Комплексно проверяет шлицевое отверстие.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

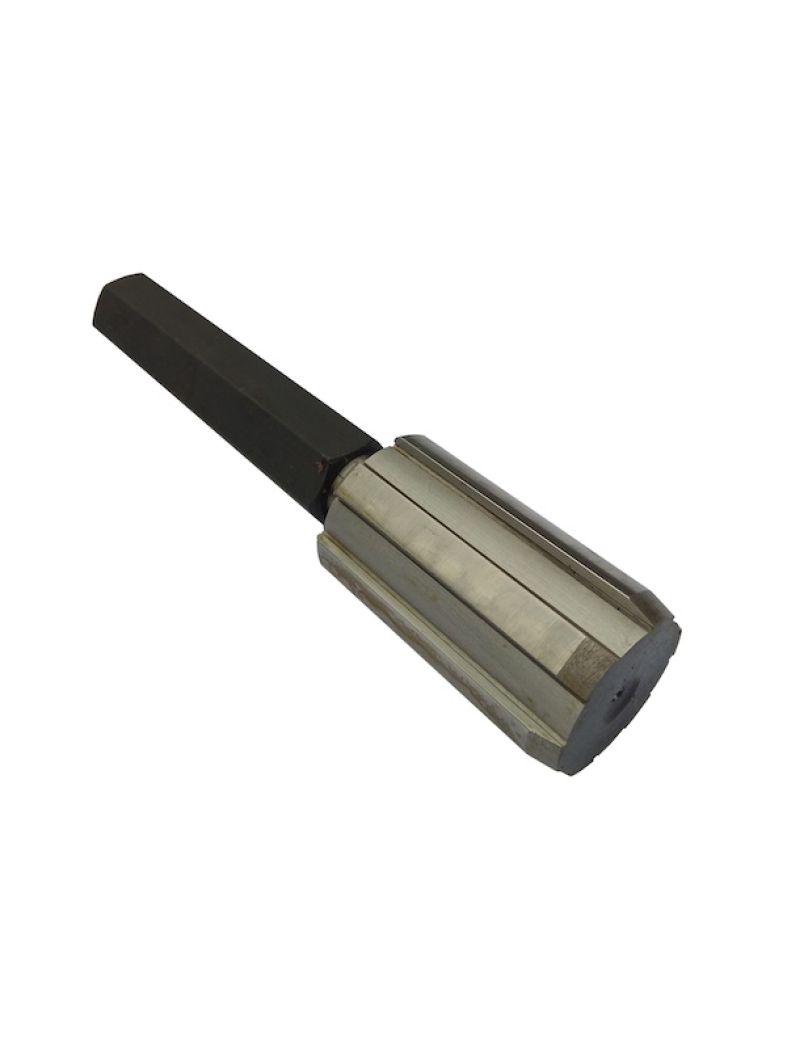

Задать вопрос о товареШлицевая калибр-пробка прямобочного профиля. Комплексно проверяет шлицевое отверстие: диаметры, ширину впадин и их взаимное расположение — годность определяется по свободному входу калибра.
Шлицевое отверстие нельзя принять по одному размеру: у него несколько связанных параметров, и погрешности накапливаются. Комплексный калибр проверяет их совместно — так же, как это сделает вал при сборке.
Комплексный калибр должен входить в шлицевое отверстие свободно, без покачивания и подбора углового положения. Заклинивание означает, что один из параметров вышел за допуск, — какой именно, определяют поэлементными калибрами или измерением.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку калибров: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи инструмента. Ориентировочная стоимость по позиции прайса «калибр-пробка, кольцо» — 1 077,75 грн за одну сторону (ПР или НЕ). Окончательная цена зависит от типа и состояния калибра; уточняйте при оформлении.
Комплексный калибр изнашивается по боковым сторонам зубьев и по центрирующим поверхностям. Периодичность поверки задает метрологическая служба предприятия, а между поверками следят за отсутствием задиров и забоин на заходной части. Нормы допусков и износа — ГОСТ 24853-81.
С каким усилием вводить пробку в отверстие?
Без усилия: проходная сторона входит от руки или под собственным весом. Проталкивание с нажимом растягивает результат и быстро изнашивает калибр.
Влияет ли температура детали на результат?
Да. Контроль ведут при нормальной температуре: горячая после обработки деталь дает завышенный размер, и годное отверстие можно ошибочно забраковать.
Нужна ли калибру поверка?
Да, периодическую поверку задает метрологическая служба предприятия. Рабочий калибр без действующей поверки не является средством приемки продукции.
Как подобрать: нужны номинальный диаметр отверстия и поле допуска по чертежу — по ним однозначно определяется калибр. Для приемки берут комплект ПР и НЕ, для технологического контроля в процессе обработки достаточно проходной стороны.
| Калибр пробка шлицевая эвольвентная 20х1х18 Sн 8390-4496 ГОСТ 6033-51 Артикул: | — | ГОСТ 6033-51 | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Калибр пробка шлицевая эвольвентная 21.25х1.25х16 Sн 8390-4496-01 ГОСТ 6033-51 Артикул: | — | ГОСТ 6033-51 | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Калибр пробка шлицевая Д6х26х30 с ручкой Артикул: | — | — | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Калибр пробка шлицевая Д8х46х54 АИ3 ЧИЗ Д2051 8311-0048 с ручкой Артикул: | — | — | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Калибр пробка шлицевая Д8х52х60 ЧИЗ с ручкой Артикул: | — | — | — | — | — | 1 шт | Цена по запросу Узнать цену | |
| Калибр пробка шлицевая эвольвентная 5-40х2.5х9H/4 ЧИЗ Артикул: | — | — | — | — | — | 6 шт | Цена по запросу Узнать цену |
Цены и наличие актуальны на 29 сентября 2026
