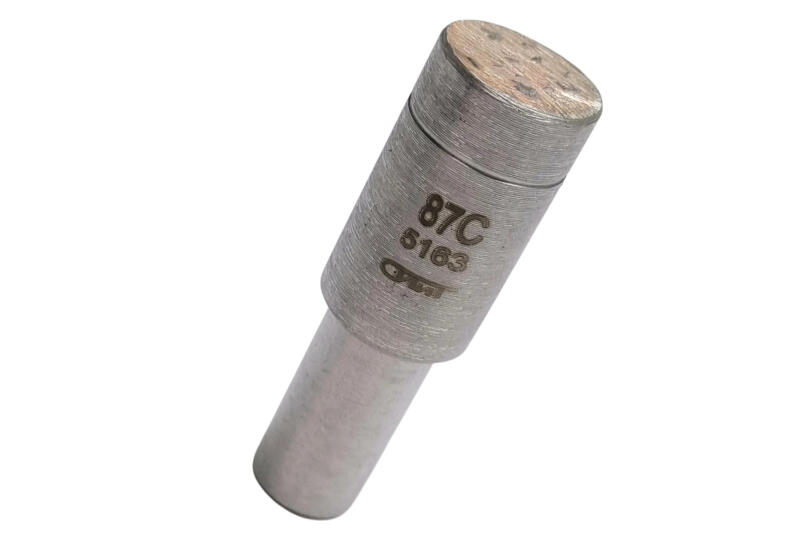

Карандаш алмазный 3908-0087, тип 02, АРС4 1600/1250, 1,00 карат

Карандаш алмазный 3908-0087 типа 02 — инструмент для правки шлифовальных кругов по ГОСТ 607-80. Алмазы в нем расположены слоями, масса алмазов 1,00 карат. По табл. 3 стандарта этому обозначению отвечают порошок марки АРС4 и зернистость 1600/1250.

Назначение и область применения

Карандаш работает по кругу, а не по детали. Правкой возвращают кругу профиль и вскрывают затупившиеся зерна: после нее круг снова режет, а не выглаживает и не жжет поверхность. Правят при включенном охлаждении и малой поперечной подаче, ведя карандаш вдоль образующей круга.

Слоевое расположение алмазов у типа 02 задает характер износа: рабочий торец срабатывается, и в контакт выходит следующий слой зерен. Поэтому карандаш этого типа не требует переориентации в державке по мере износа, в отличие от исполнения с одиночными кристаллами.

Характеристики

Обозначение

3908-0087

Тип

02 — алмазы расположены слоями

Марка алмазного порошка

АРС4 (по табл. 3 стандарта для этого обозначения)

Зернистость

1600/1250

Масса алмазов

1,00 карат

Назначение

правка шлифовальных кругов

Типы карандашей, исполнения корпуса и таблица обозначений — в ГОСТ 607-80; марки алмазных порошков — в ГОСТ 9206-80.

Что означает обозначение 3908-0087

3908

группа карандашей для алмазной правки шлифовальных кругов

0087

номер типоразмера в табл. 3 стандарта; ему отвечают тип 02, марка АРС4 и зернистость 1600/1250

тип 02

слоевое расположение алмазов. Остальные типы по п. 1.1: 01 — цепочкой по оси, 03 — на сферической поверхности, 04 — неориентированное

1,00 карат

масса алмазов в карандаше

По обозначению из стандарта поставщик однозначно находит нужное исполнение: описывать карандаш словами в заявке не нужно.

Частые вопросы

Можно ли карандашом обрабатывать деталь?
Нет. Это правящий инструмент: он восстанавливает форму и режущую способность круга. Резание детали ведет сам круг.

Чем тип 02 отличается от типа 01?
Расположением алмазов: у типа 01 они выстроены цепочкой по оси карандаша, у типа 02 уложены слоями. Оба применяются для правки, но изнашиваются по-разному.
