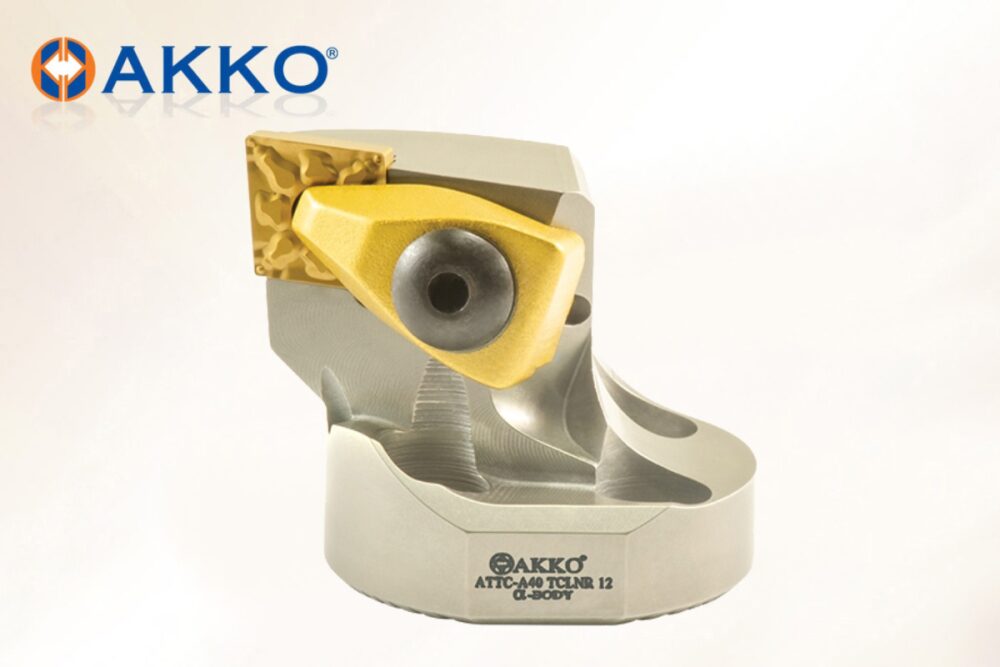

Картридж к антивибрационной державки с каналом СОЖ ATTC-A40 TCLNR 12 AKKO

Картридж ATTC-A40 TCLNR 12 — несет сменную пластину и вставляется в расточную головку: диапазон диаметров головки определяется именно набором картриджей. Основные данные: форма режущей пластины Ромб 80° (C); исполнение Правый; задний угол пластины 0° (N). Сменная пластина CNM. 1204.. (ISO).

Назначение и подбор

Картридж ATTC-A40 TCLNR 12 несет сменную пластину и вставляется в расточную головку: диапазон диаметров головки определяется именно набором картриджей. Подбор идет от присоединительных размеров: они и определяют, встанет деталь в вашу оснастку или нет. Гнездо рассчитано на пластину CNM. 1204.. (ISO), и это первое, что сверяют при заказе.

Все числа в карточке взяты из данных поставщика по этой позиции. Если нужного размера в списке нет, значит его нет и в паспорте: уточняйте у менеджера, а не подбирайте по аналогии с соседним артикулом.

Характеристики

Обозначение

ATTC-A40 TCLNR 12

Форма режущей пластины

Ромб 80° (C)

Исполнение

Правый

Задний угол пластины

0° (N)

Угол врезки

95° (L)

Способ крепления пластины

T/D-тип (верхний двойной прижим)

Длина державки, мм

40

Режущая пластина

CNM. 1204.. (ISO)

Тип резца

Расточной

Диаметр державки, мм

40

Минимальный диаметр отверстия, мм

50

Система СОЖ

Есть

Длина общая, мм

40

Антивибрационный резец

Да

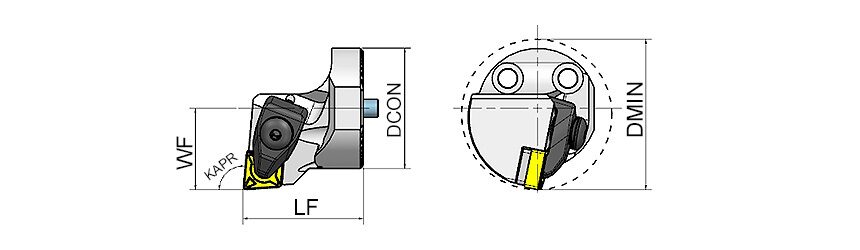

Функциональная длина (LF)

38

Функциональная ширина (WF)

27

Частые вопросы

Как проверить, что деталь подойдет

сверяют присоединительные размеры из таблицы характеристик со своей оснасткой. Плюс типоразмер пластины: CNM. 1204.. (ISO).

Что не входит в поставку

сменные пластины и крепеж заказываются отдельно, если в наименовании не сказано иначе.

Есть ли аналог другого производителя

присоединительные размеры у этой группы не нормированы стандартом, поэтому замена подбирается по размерам, а не по названию серии.

Преимущества

• Картридж серии AKKO с заводскими присоединительными размерами
• Сменная пластина CNM. 1204.. (ISO): меняется кромка, а не инструмент
• Картридж подбирают по диапазону диаметров головки и по типоразмеру пластины
• Отгрузка со склада, доставка Новой Почтой по Украине

Пластины к этому инструменту

• Твердосплавная пластина токарная CNMG 120408-CMD APK1035YB AGIR
• Твердосплавная пластина токарная CNMG 120408-CFW APK1035YB AGIR
• Твердосплавная пластина токарная CNMG 120408-CRA APK2050YB AGIR
• Твердосплавная пластина токарная CNMG 120404-CFW APK1025YB AGIR
• Твердосплавная пластина токарная CNMG 120412-CRA APK1035YB AGIR
• Твердосплавная пластина токарная CNMG 120408-MA AP2045B AGIR

Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
