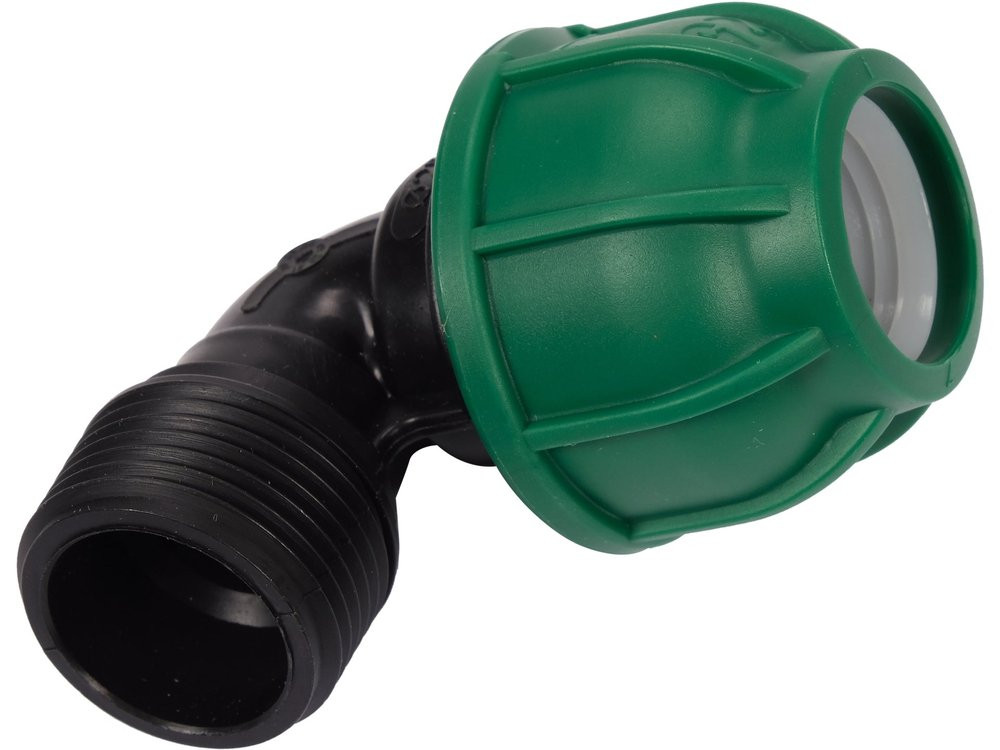

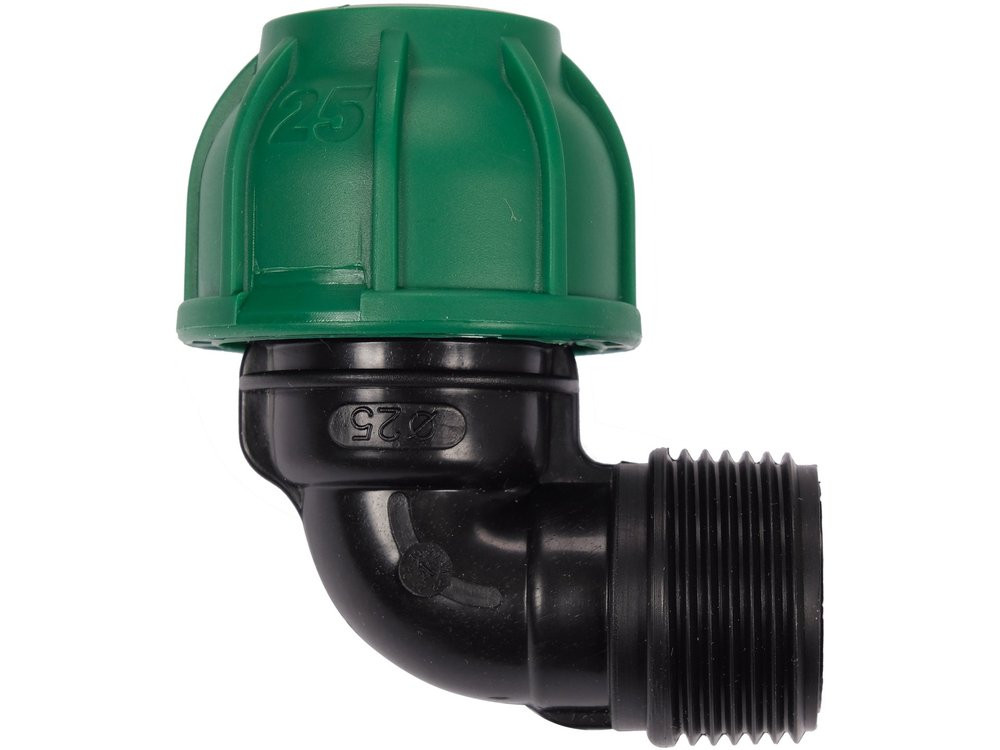

Отвод для ПЭ трубы 90° 25 мм х G1 (M) FLO 88870

Отвод FLO 88870 дает поворот на 90° и заканчивается наружной дюймовой резьбой G1. Такой стороной он вкручивается в гнездо на корпусе бака, фильтра или коллектора, а с другой принимает полиэтиленовую трубу 25 мм. Полипропилен, 1 МПа.

Угловой ввод в бак или корпус

Когда труба подходит к емкости или к корпусу оборудования сбоку, прямой фитинг заставляет выгибать ее петлей. Угловой отвод с наружной резьбой садится в гнездо и сразу уводит линию вдоль стенки. Дюймовая резьба на фитинге при трубе 25 мм не ошибка: у трубы это наружный диаметр, а у резьбы — условный проход.

Характеристики

Тип присоединения

труба и резьба, угловой

Диаметр трубы

25 мм (наружный)

Резьба соединения

G1 (M), наружная

Рабочий угол

90°

Материал корпуса

полипропилен (PP)

Максимальное давление

1 МПа (10 бар)

Масса

53 г

Частые вопросы

Почему у фитинга дюймовая резьба, если труба 25 мм?
Это не ошибка подбора. У трубы 25 мм — наружный диаметр, а у резьбы дюйм — условный проход. Две величины меряют разное, поэтому такая пара нормальна для компрессионных фитингов.

В каком порядке собирать компрессионную сторону?
Сначала на трубу надевают накидную гайку, потом зажимное кольцо, и только затем труба идет на штуцер. Если сперва вкрутить отвод в бак и насадить трубу, гайку останется только резать.

Зачем угловой фитинг, если трубу можно согнуть?
Полиэтилен на малом радиусе закладывается и со временем трескается по внешней стороне сгиба. Жесткий поворот на 90° снимает эту нагрузку и позволяет увести линию вдоль стенки емкости без петли.

Преимущества

• Вкручивается в дюймовое гнездо бака, фильтра или коллектора
• Уводит трубу вдоль стенки без петли и без залома
• Компрессионный узел под трубу 25 мм собирается без инструмента
• Масса 53 г, узел не перегружает пластиковую стенку емкости
