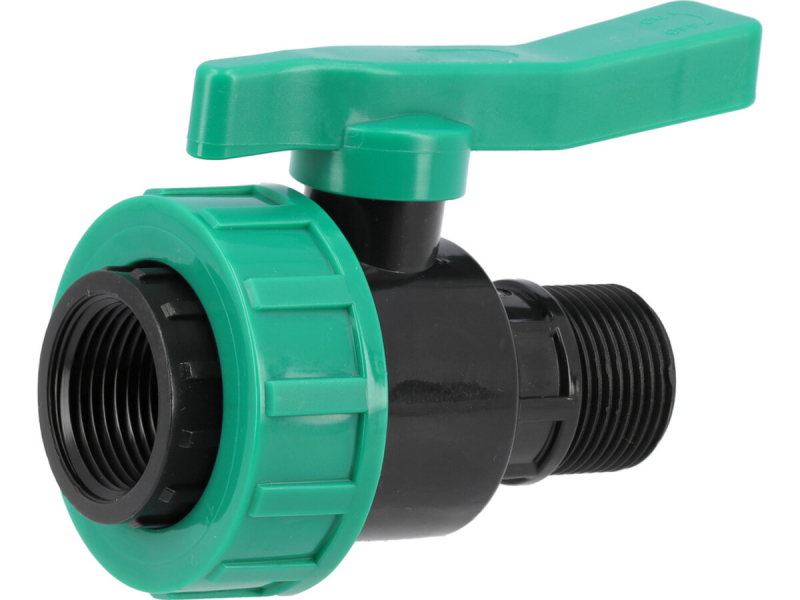

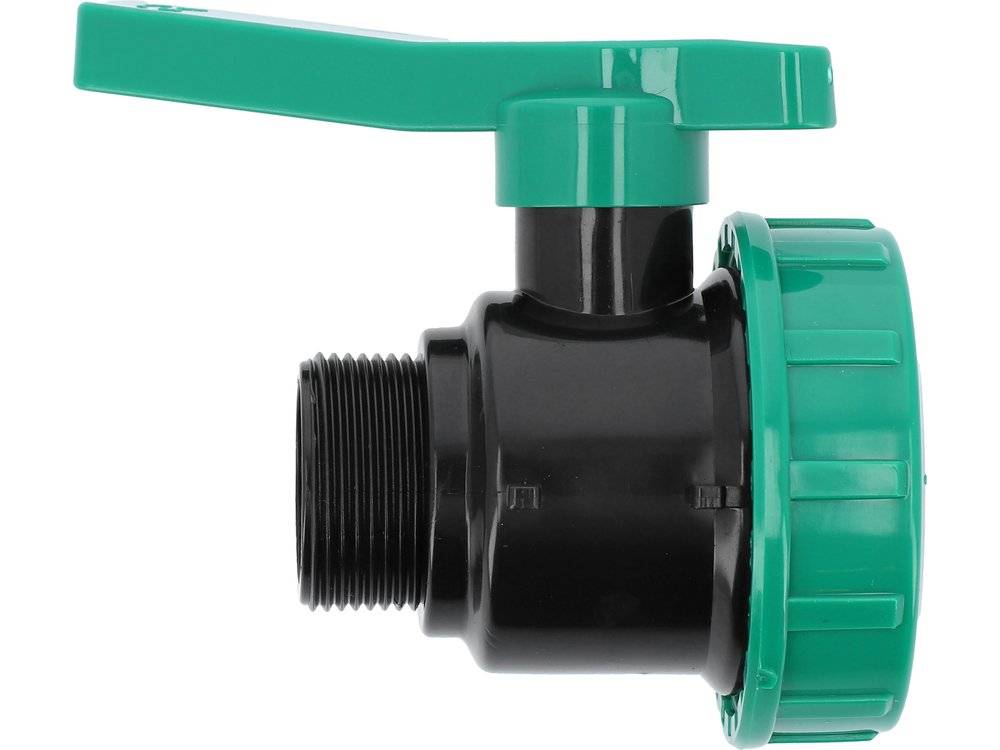

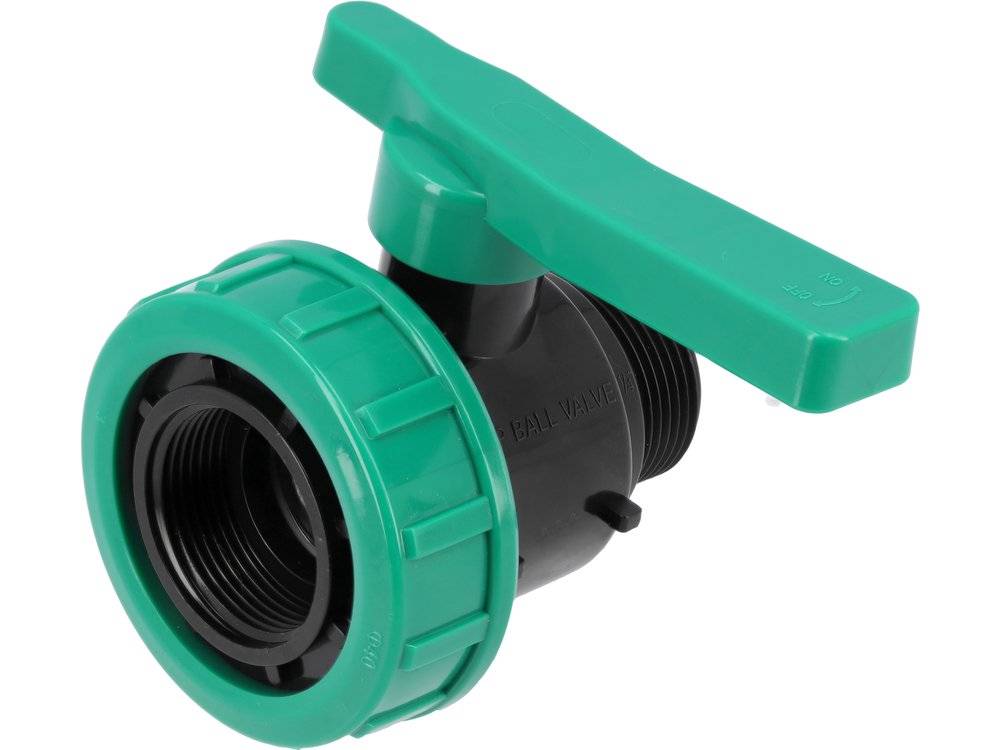

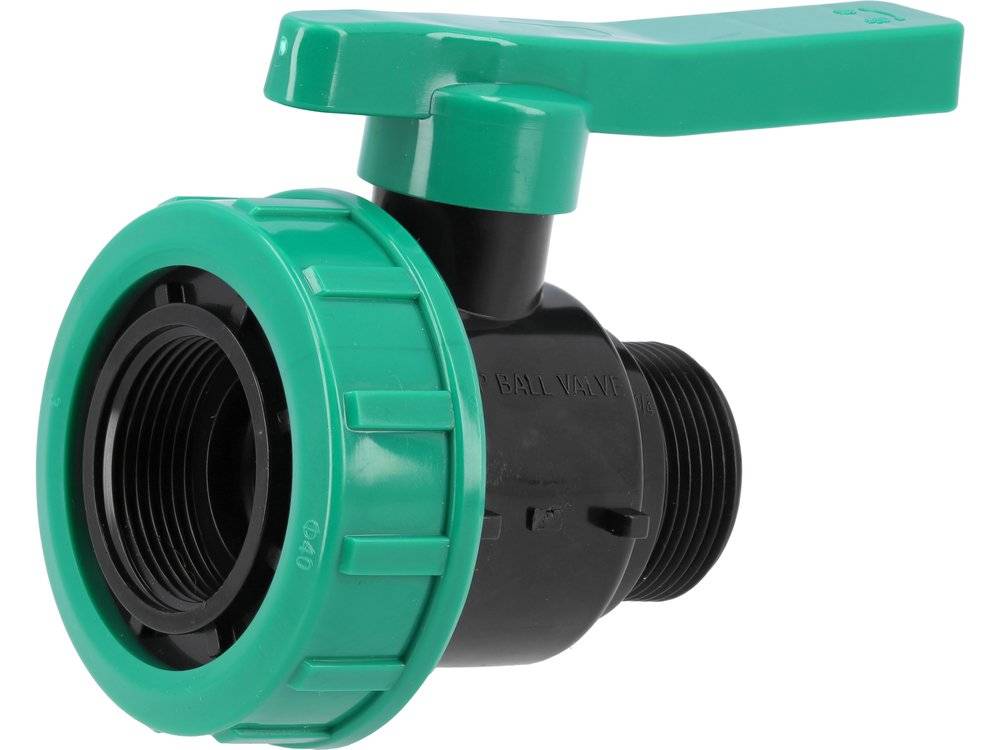

Кран шаровой резьбовой G1-1/4 (F) х G1-1/4 (M) FLO 88983

Кран шаровой FLO 88983 рассчитан на резьбу G1-1/4: наружная с одной стороны, внутренняя с другой. Размер характерен для обвязки поверхностных насосов и напорных коллекторов. Корпус полипропиленовый, рабочее давление до 16 бар.

Порядок сборки узла на G1-1/4

Сборку на этом размере ведут от неподвижной точки: сначала кран наружной стороной вкручивают в патрубок оборудования, затем к внутренней резьбе подводят остальную линию. Обратный порядок заставляет вращать уже собранный кусок трубы целиком. Если участок жесткий с обеих сторон, рядом с краном ставят разъемное соединение.

Характеристики

Тип присоединения

резьбовое, разное с двух сторон

Резьба соединения

G1-1/4 (F) х G1-1/4 (M), внутренняя и наружная

Управление

ручное, поворот рукоятки на 90°

Материал корпуса

полипропилен (PP)

Максимальное давление

16 бар

Стойкость к УФ

есть

Частые вопросы

С чего начинать сборку узла на этом кране?
От неподвижной точки: сначала кран наружной стороной вкручивают в патрубок оборудования, и только потом к внутренней резьбе подводят продолжение линии. Обратный порядок заставит вращать уже собранный кусок трубы целиком.

Что делать, если участок жесткий с обеих сторон?
Рядом с краном ставят разъемное соединение — американку или сгон с контргайкой. Без него вкрутить кран между двумя закрепленными деталями не выйдет: затягивая один конец, вы откручиваете второй.

Зачем нужны разные резьбы на одном кране?
Готовые детали обвязки чередуют гнездо и штуцер. Кран со смешанными концами встает в такую цепочку как есть, а вариант с двумя одинаковыми резьбами потребовал бы ниппеля или муфты, то есть лишнего уплотнения и лишней длины.

Преимущества

• Наружная сторона садится прямо в патрубок насоса или коллектора
• Внутренняя сторона принимает штуцер продолжения линии
• Узел короче связки из крана и переходной муфты
• Полипропилен не корродирует в сыром приямке и не закисает
