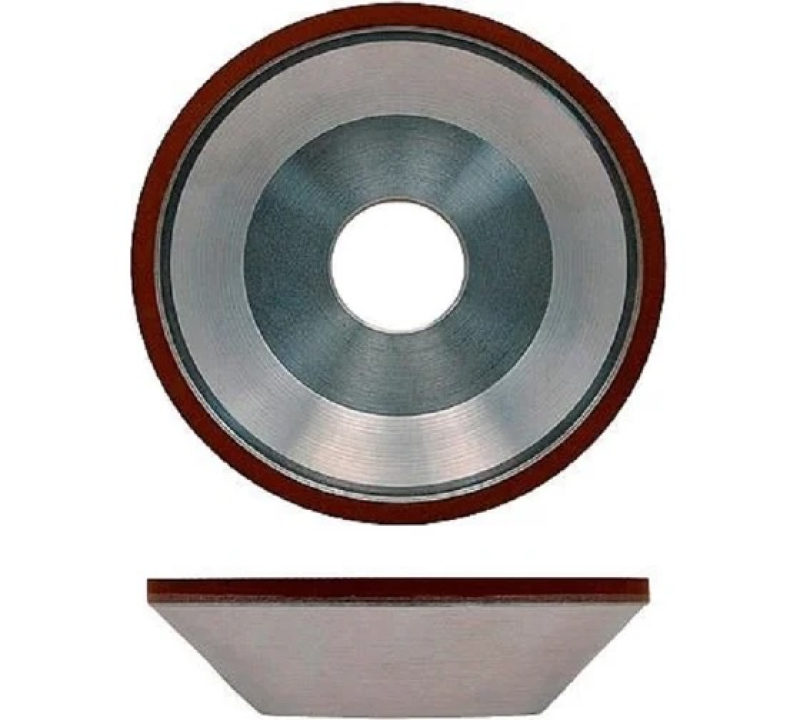

Круг алмазный чашечный 150х10х3х40х32 мм 12А2 АС4 125/100 В2-01, 58 карат

Круг алмазный чашечный 150×10×3×40×32 мм 12А2 — заточка и доводка многолезвийного твердосплавного инструмента по передней поверхности. Порошок АС4 зернистостью 125/100 на органической связке В2-01, масса алмаза в слое 58 карат.

Что сообщает полная маркировка

Кроме пяти размеров здесь названы марка порошка, зернистость, связка и масса алмаза — четыре характеристики, которых нет у позиций серии «Базис». Именно они и определяют, как круг поведет себя на конкретной работе.

Караты — прямая мера ресурса: карат равен 0,2 г, значит в слое 11,6 г алмаза. Это масса во всем алмазоносном кольце, и она объясняет разницу в цене между внешне одинаковыми кругами одного типоразмера.

Характеристики

Форма круга

12А2, чашечный конический

Наружный диаметр (D)

150 мм

Ширина алмазоносного слоя (W)

10 мм

Толщина алмазоносного слоя (X)

3 мм

Высота круга (T)

40 мм

Посадочный диаметр (H)

32 мм

Марка алмазного порошка

АС4

Зернистость

125/100 мкм

Связка

органическая В2-01

Масса алмаза в слое

58 карат (карат — 0,2 г, то есть 11,6 г)

Основные размеры формы 12А2 — по ГОСТ 16172-90. Стандарт нормирует круги с относительной концентрацией алмазов 50, 75, 100 и 150.

Что означает обозначение 150×10×3×40×32

150

наружный диаметр круга, мм

10

ширина алмазоносного кольца, мм

3

толщина алмазоносного слоя, мм

40

высота корпуса круга, мм

32

посадочный диаметр под шпиндель, мм

В2-01

органическая связка: алмазный слой на смоляном связующем с наполнителем

Марка порошка АС4 приведена так, как стоит в маркировке: расшифровки марок доступные источники не дают, поэтому свойств ей мы не приписываем.

Частые вопросы

Чем органическая связка отличается от металлической?
Смоляная связка мягче: зерно вовремя выкрашивается, круг не засаливается и оставляет чистую поверхность. Расплата — низкая теплопроводность и термостабильность, поэтому съем набирают числом проходов, а не давлением.

Нужна ли подача охлаждающей жидкости?
Обязательное охлаждение каталог производителя относит к кругам на металлической связке. Органическая перегрева боится сама, поэтому нагрев здесь ограничивают режимом: малый съем за проход, без долгого контакта с одним зубом.

Преимущества

• 58 карат алмаза в слое — ресурс заявлен прямо в маркировке
• Органическая связка В2-01: мягкий рез без прижогов от засаливания
• Зерно 125/100 — рабочая заточка и доводка твердого сплава
• Кольцо 10 мм и слой 3 мм при посадке 32 мм
