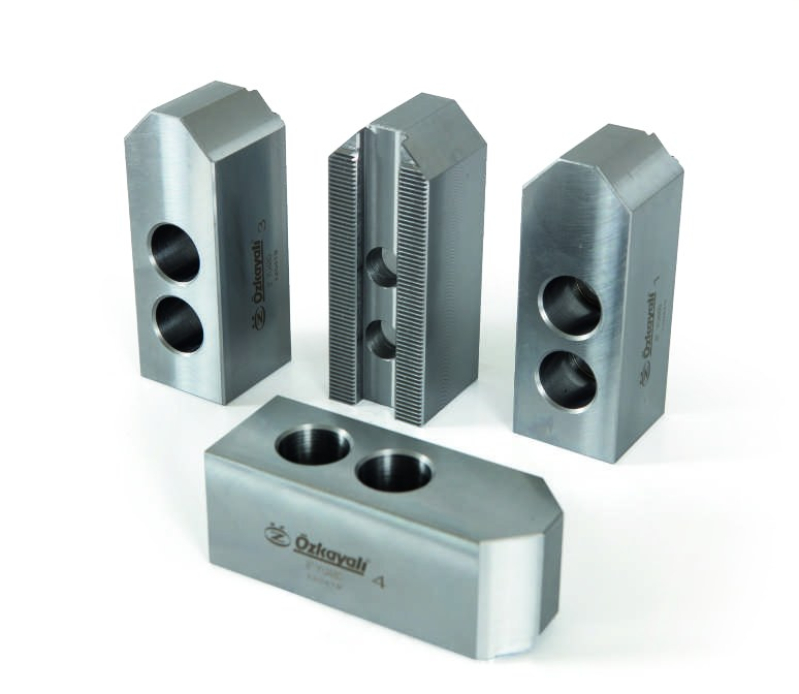

Кулачки прямые 8" 1,5x60° L95мм сырые серия YU для гидравлического 4-кулачкового токарного патрона OZKAYALI

Совместимость и подбор

Кулачок садится на патрон, у которого рейка 1,5x60° и типоразмер 8 дюймов.

Шаг рейки

1,5x60°; рейка другого шага в паз не заходит

Типоразмер патрона

8 дюймов

Число в комплекте

4 шт, ставятся по номерам 1-2-3

Крепление

через Т-гайки в пазах основания, отверстия 19 и 13 мм

Вес комплекта

3,5 кг; влияет на предел оборотов патрона

Назначение и область применения

Кулачок растачивают под конкретный диаметр: контакт идет по всей дуге, и биение после расточки держится на уровне сотых.

Типоразмер 8 дюймов – основной для серийного участка. Длина 95 мм и высота 37 мм дают запас под две-три перерасточки, после чего комплект меняют.

Снимайте за проход минимум: ресурс кулачка считается не в часах, а в числе диаметров, под которые его успели расточить.

Практика применения

Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса. Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной.

Характеристики

Артикул

YU 480

Серия

YU

Тип кулачков

Сырые, под расточку

Для патрона

Гидравлический 4-кулачковый, 8"

Шаг рейки

1,5x60°

Число в комплекте

4 шт

Высота L

37 мм

Длина L1

95 мм

Ширина L2

35 мм

Размер L3

22 мм

Размер L4

25 мм

Размер L5

14 мм

Размер L6

5 мм

Диаметр отверстия D

19 мм

Диаметр отверстия d

13 мм

Материал

сталь 20 цементируемая

Вес комплекта

3,5 кг

Состояние

Новый

Ближайший отечественный стандарт — по ГОСТ 3890-82 (Патроны четырехкулачковые с независимым перемещением кулачков).

Тексты стандартов: ГОСТ 3890-82.

Что означает обозначение YU 480

YU 480 – это артикул каталога OZKAYALI. Он кодирует серию и типоразмер патрона.

YU

серия: стандартные мягкие

8

типоразмер патрона в дюймах

1,5x60°

шаг и угол рейки: метрическая, 1,5 мм при угле 60°

Мягкий кулачок

поставляется без расточки, рабочий диаметр задает токарь

Масса кулачка и центробежная сила

Один кулачок весит 0,88 кг (комплект 3,5 кг на 4 шт). Центробежная сила считается как F = m·ω²·r, где ω = 2πn/60, а r – радиус центра масс кулачка.

Возьмем кулачок в среднем положении, r ≈ 0,052 м для патрона 8 дюймов. На 5000 об/мин получается 12,6 кН на кулачок, на 2500 об/мин – 3,1 кН. Эта сила вычитается из усилия зажима при наружном креплении детали.

Отсюда практическое правило: половинные обороты стоят вчетверо меньшего проигрыша в зажиме. Если деталь на пределе диапазона, дешевле снизить обороты, чем ставить более мощный патрон.

Частые вопросы

Чем отличается от закаленных?

Сырой растачивается под деталь и дает точность; закаленный не растачивается, но держит абразив и черновой проход.

Можно ли поставить один кулачок вместо трех?

Нет. Кулачки нумерованные и подбираются в комплект: разная выработка дает разное положение и биение, которое расточкой не выбирается.

Как влияет на обороты?

Комплект весит 3,5 кг. Чем тяжелее кулачок, тем сильнее центробежная сила разводит его на оборотах и тем меньше остается усилия зажима.

Преимущества

• ✓ Рейка 1,5x60°, посадка без подгонки
• ✓ Стандартные мягкие: длина 95 мм, высота 37 мм, ширина 35 мм
• ✓ Материал сталь 20 под цементацию
• ✓ Комплект 4 шт, вес 3,5 кг
• ✓ Растачивается под конкретную деталь

Комплектация

• Комплект кулачков 4 шт
• Паспорт на изделие
