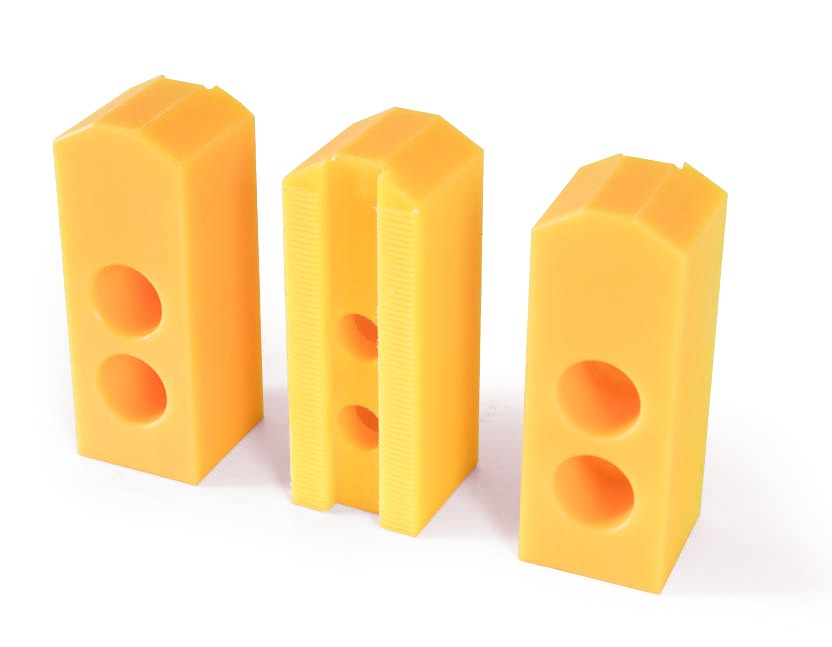

Кулачки стандартные 12" 1,5x60° L130мм сырые серия KY для гидравлического токарного патрона OZKAYALI

Совместимость и подбор

Кулачок садится на патрон, у которого рейка 1,5x60° и типоразмер 12 дюймов.

Шаг рейки

1,5x60°; рейка другого шага в паз не заходит

Типоразмер патрона

12 дюймов

Число в комплекте

3 шт, ставятся по номерам 1-2-3

Крепление

через Т-гайки в пазах основания, отверстия 25 и 17 мм

Вес комплекта

1 кг; влияет на предел оборотов патрона

Назначение и область применения

Мягкий материал не оставляет отпечатков на обработанной поверхности и не сминает тонкостенную деталь. Растачивается штатно, ресурс ниже стального.

На патроне 12 дюймов комплект весит 1 кг, и это уже величина, которая ограничивает обороты. Центробежная сила растет с квадратом частоты, поэтому крупный кулачок и высокая частота несовместимы.

Длина 130 мм рассчитана на тяжелую заготовку. Проверяйте, что кулачок в разведенном положении не выходит за наружный контур патрона: выступающий угол на оборотах опаснее недостающего зажима.

Практика применения

Патрон с посадкой по ГОСТ 3889-80 ставится через промежуточный фланец под конкретный конец шпинделя, поэтому фланец заказывают вместе с патроном. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.

Характеристики

Артикул

KY 66012

Серия

KY

Тип кулачков

Сырые, под расточку

Для патрона

Гидравлический 3-кулачковый, 12"

Шаг рейки

1,5x60°

Число в комплекте

3 шт

Высота L

52 мм

Длина L1

130 мм

Ширина L2

50 мм

Размер L3

32 мм

Размер L4

30 мм

Размер L5

21 мм

Размер L6

5 мм

Диаметр отверстия D

25 мм

Диаметр отверстия d

17 мм

Материал

полиамид Kestamid

Вес комплекта

1 кг

Состояние

Новый

Что означает обозначение KY 66012

KY 66012 – это артикул каталога OZKAYALI. Он кодирует серию и типоразмер патрона.

KY

серия: мягкие полиамидные

12

типоразмер патрона в дюймах

1,5x60°

шаг и угол рейки: метрическая, 1,5 мм при угле 60°

Мягкий кулачок

поставляется без расточки, рабочий диаметр задает токарь

Масса кулачка и центробежная сила

Один кулачок весит 0,33 кг (комплект 1 кг на 3 шт). Центробежная сила считается как F = m·ω²·r, где ω = 2πn/60, а r – радиус центра масс кулачка.

Возьмем кулачок в среднем положении, r ≈ 0,076 м для патрона 12 дюймов. На 3500 об/мин получается 3,4 кН на кулачок, на 1750 об/мин – 0,9 кН. Эта сила вычитается из усилия зажима при наружном креплении детали.

Отсюда практическое правило: половинные обороты стоят вчетверо меньшего проигрыша в зажиме. Если деталь на пределе диапазона, дешевле снизить обороты, чем ставить более мощный патрон.

Частые вопросы

Чем отличается от закаленных?

Сырой растачивается под деталь и дает точность; закаленный не растачивается, но держит абразив и черновой проход.

Можно ли поставить один кулачок вместо трех?

Нет. Кулачки нумерованные и подбираются в комплект: разная выработка дает разное положение и биение, которое расточкой не выбирается.

Как влияет на обороты?

Комплект весит 1 кг. Чем тяжелее кулачок, тем сильнее центробежная сила разводит его на оборотах и тем меньше остается усилия зажима.

Преимущества

• ✓ Рейка 1,5x60°, посадка без подгонки
• ✓ Мягкие полиамидные: длина 130 мм, высота 52 мм, ширина 50 мм
• ✓ Материал полиамид Kestamid
• ✓ Комплект 3 шт, вес 1 кг
• ✓ Растачивается под конкретную деталь

Комплектация

• Комплект кулачков 3 шт
• Паспорт на изделие
