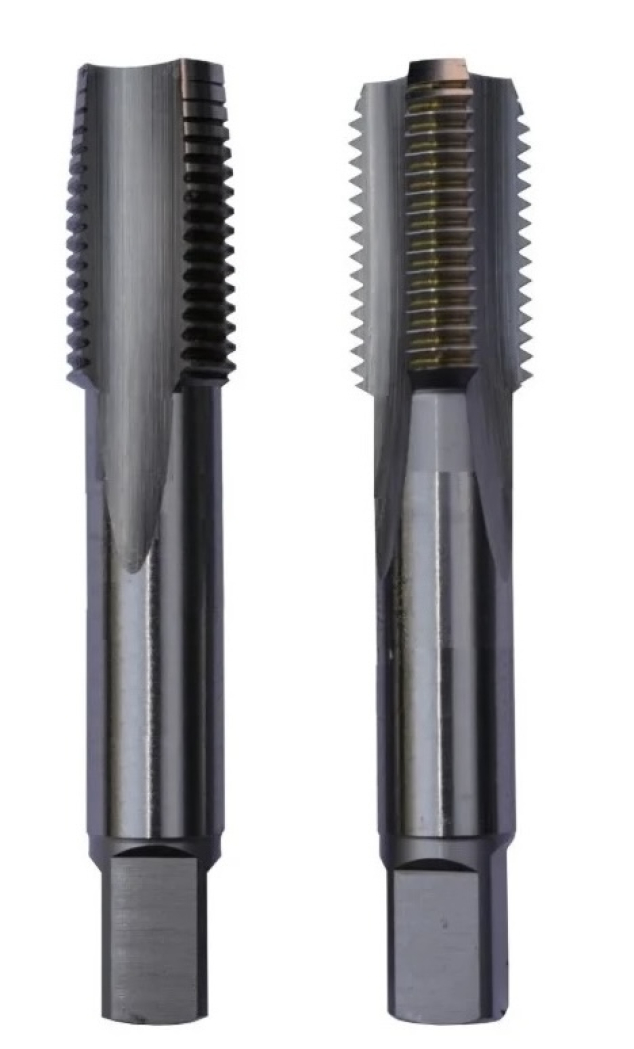

Метчик дюймовый BSW 7/8" 9Н 55 гр. резьба Витворта ручной комплект из 2-х штук Р9

Метчик дюймовый BSW 7/8″ из быстрорежущей стали Р9 — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: дюймовая резьба Витворта, скругленный профиль 55°, BS 84. Комплект из 2 метчиков: последовательное нарезание распределяет нагрузку и дает чистый профиль без вырывов.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• KЧугун серый, ковкий, с шаровидным графитом
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

BSW 7/8″

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания. В комплекте черновой метчик снимает основную часть припуска, чистовой калибрует профиль в размер; номер обозначен рисками на хвостовике.

Реставрация британского оборудования и станков, крепеж стандарта BS 84. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый, комплект из 2 шт.

Резьба

BSW 7/8″ — дюймовая резьба Витворта, скругленный профиль 55°, BS 84

Угол профиля резьбы

55° — трубная и резьба Витворта

Ниток на дюйм (25,4 мм)

9

Наружный диаметр резьбы

22,23 мм

Общая длина L

118 мм

Длина резьбовой части l

38 мм

Материал

быстрорежущая сталь Р9

Обозначение по ГОСТ

черновой 2625-0189 / 2624-0189, чистовой 2625-0191 / 2624-0191 (комплектные, праворежущие)

Стандарт на метчик

ГОСТ 3266-81 (метчики для дюймовой резьбы)

Что означает обозначение «дюймовый BSW 7/8" 9Н 55 гр. резьба Витворта ручной комплект из 2-х штук Р9»

BSW

дюймовая резьба Витворта, профиль 55°

Н

число ниток на дюйм (25,4 мм)

Частые вопросы

Зачем комплект, если есть одинарные метчики?

Комплект делит съем металла: черновой проходит первым, чистовой калибрует. В глухих отверстиях и вязких сталях это страхует от обрыва и дает чистый профиль.

Хватит ли длины для моей детали?

Общая длина метчика — 118 мм, резьбовая часть 38 мм. Для более глубоких резьб нужен метчик удлиненной серии или гаечный.

Преимущества

• ✓Размеры и геометрия по ГОСТ 3266-81 (метчики для дюймовой резьбы) — взаимозаменяем с инструментом других заводов
• ✓Рабочая часть: быстрорежущая сталь Р9
• ✓Полный набор заводских шифров в карточке — легко сверить с чертежом или старым инструментом
• ✓Подбор и консультация по типоразмеру перед отгрузкой
