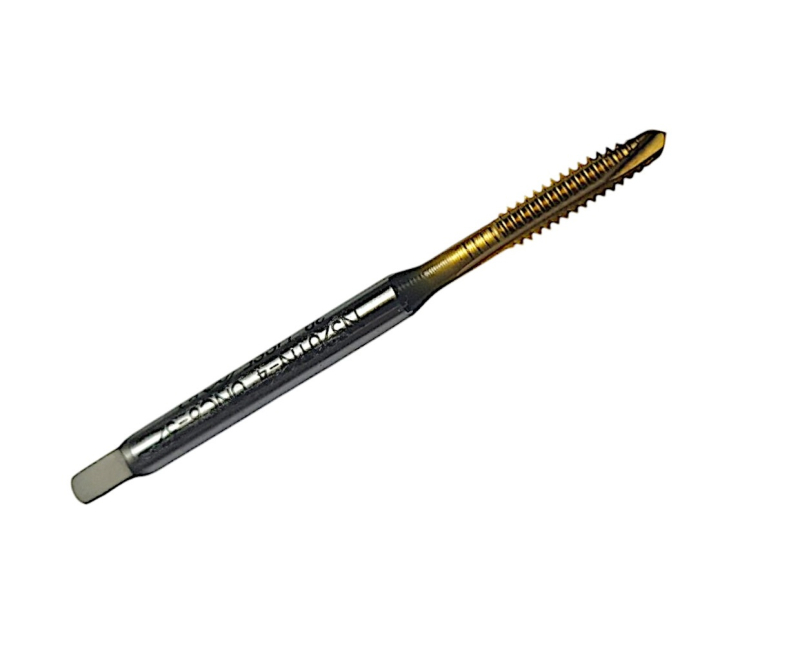

Метчик дюймовый UNC №6 32 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий N320TN-4 с покрытием TiN 196003 DC Swiss

Метчик UNC №6–32 с покрытием TiN идет напроход по сталям, чугуну и алюминию: нитрид титана держит кромку там, где голая быстрорежущая сталь наваривается стружкой. Шаг 0,794 мм, внутренний диаметр резьбы по классу 2B — 2,642–2,895 мм. Отверстие под резьбу 2,75 мм, заборная часть 4×P, канавки прямые с подрезкой.

Обрабатываемые материалы

• PСтали автоматные
• PСтали конструкционные и цементуемые
• PСтали углеродистые
• PСтали легированные до 850 Н/мм²
• MСтали нержавеющие автоматные
• KЧугун серый
• KЧугун высокопрочный и ковкий
• NСплавы алюминиевые Si 1,5-10 %
• NСплавы алюминиевые Si > 10 %, магниевые сплавы

Характеристики

Тип

Метчик дюймовый

Резьба

UNC №6–32

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2B

Ниток на дюйм (25,4 мм)

32

Шаг резьбы P

0,794 мм

Внутренний диаметр резьбы D₁

2,642–2,895 мм

Заборная часть

4×P, форма B по DIN 2197

Материал

кобальтовая быстрорежущая сталь HSSE (Р6М5К5)

Покрытие

покрытие нитридом титана TiN

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N320TN-4, ID 196003

Совместимость и подбор

Резьба №6–32 UNC в сквозных отверстиях стальных, чугунных и алюминиевых деталей: отверстие под нее 2,75 мм, стружка уходит вперед.

Нарезаемая резьба

UNC №6–32

Тип отверстий

сквозные

Группы материалов по каталогу

11, 12, 13, 14, 21, 31, 32, 73, 74

Назначение и область применения

Покрытие меняет не столько срок службы, сколько допустимый режим. У непокрытых исполнений того же ряда каталог дает 8–15 м/мин, здесь по автоматным, конструкционным и нержавеющим сталям стоит 20–30, по углеродистым и легированным 16–24. Нитрид титана тверже быстрорежущей основы и хуже смачивается расплавленным металлом стружки, поэтому нарост на передней поверхности образуется позже, а с ним позже уходит и размер резьбы.

Список групп у этого исполнения шире, чем у голых метчиков: стали автоматные, конструкционные, углеродистые и легированные до 850 Н/мм², нержавеющие автоматные, серый и высокопрочный чугун, алюминиевые сплавы с кремнием. По сути один инструмент закрывает и стальную деталь, и чугунный корпус. Ограничение остается прежним и не связано с покрытием: подрезка гонит стружку вперед, значит отверстие должно быть открыто с обратной стороны.

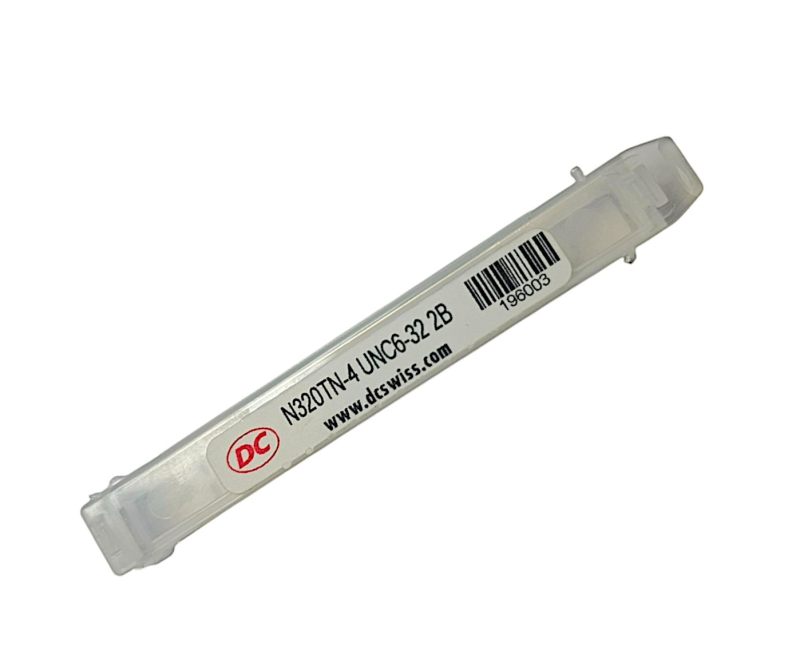

Что означает обозначение «N320TN-4»

N320TN-4 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N

серия под нормальные материалы

3

длинный хвостовик DIN, усиленный

2

прямые канавки с подрезкой (винтовой заборной частью)

0

стандартное исполнение

TN

покрытие нитридом титана TiN

-4

заборная часть 3,5-5 витков, с подрезкой

196003

складской номер DC Swiss

2B

класс точности нарезаемой резьбы

Частые вопросы

Дает ли покрытие TiN прибавку к скорости резания?

По таблице DC Swiss — да: по автоматной и нержавеющей стали здесь стоит 20–30 м/мин против 8–15 у непокрытых исполнений того же ряда. Но режим держат по самому слабому звену: жесткости крепления детали и точности подачи, а не по покрытию.

Годится ли этот метчик по нержавеющей стали?

В его таблице стоят нержавеющие автоматные стали — те, что легируются серой или селеном для стружколомания. Обычные аустенитные марки тянутся сильнее, и на них скорость снижают, а смазку подают обязательно.

Можно ли переточить метчик с покрытием?

Переточка по передней поверхности снимает покрытие с кромки, и в этом месте инструмент работает как непокрытый. Смысл в этом есть только на крупных диаметрах; на номерных размерах дешевле поставить новый.

Преимущества

• Покрытие TiN: по стали 20–30 м/мин против 8–15 у непокрытых
• Отверстие под резьбу 2,75 мм, шаг 0,794 мм
• Девять групп материалов: стали, чугун, алюминиевые сплавы
• Заборная часть 4×P и подрезка — стружка вперед, напроход
• Класс точности 2B, внутренний диаметр 2,642–2,895 мм
