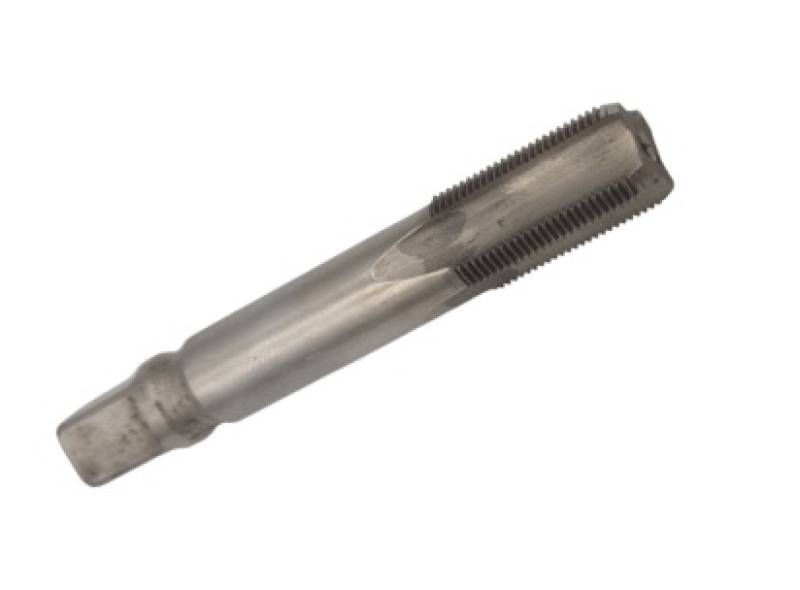

Метчик дюймовый UNEF 1 1/8" 18 ниток на дюйм Р6М5

Метчик дюймовый UNEF 1 1/8″ из быстрорежущей стали Р6М5 (HSS) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: унифицированная дюймовая резьба UNEF (экстрамелкий шаг), профиль 60°, ANSI/ASME B1.1.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• KЧугун серый, ковкий, с шаровидным графитом
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

UNEF 1 1/8″

Отверстие под резьбу

⌀27,2 мм (ориентировочно)

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый

Резьба

UNEF 1 1/8″ — унифицированная дюймовая резьба UNEF (экстрамелкий шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

18

Наружный диаметр резьбы

28,58 мм

Шаг резьбы P (25,4 / TPI)

1,41 мм

Средний диаметр D₂

27,66 мм

Внутренний диаметр D₁

27,05 мм

Сверло под резьбу

⌀27,2 мм (ориентировочно)

Материал

быстрорежущая сталь Р6М5 (HSS)

Что означает обозначение «дюймовый UNEF 1 1/8" 18 ниток на дюйм Р6М5»

Р6М5 — это быстрорежущая сталь, аналог HSS M2.

Р6М5

быстрорежущая сталь, аналог HSS M2

UNEF

унифицированная дюймовая резьба, экстрамелкий шаг

ниток

число ниток на дюйм (25,4 мм)

Частые вопросы

Какое отверстие сверлить под UNEF 1 1/8″?

Под резьбу UNEF 1 1/8″ сверлите отверстие ⌀27,2 мм (ориентировочно) — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Преимущества

• Рабочая часть: быстрорежущая сталь Р6М5 (HSS)
• Подбор и консультация по типоразмеру перед отгрузкой

Сопутствующие товары

Вороток / держатель

Метчикодержатель (вороток для метчиков) М 3-М14

Соседние типоразмеры

Больший размер

Метчик дюймовый UNEF 1 1/4" 18 нитей Р6М5

Меньший размер

Метчик дюймовый UNEF 1" 20 нитей Р6М5 (HSS) N1210-3 103610 DC Swiss

Меньший размер

Метчик дюймовый UNEF 7/8" 20 ниток на дюйм Р6М5

Меньший размер

Метчик дюймовый UNEF 13/16" 24 ниток на дюйм Р6М5

Полный ассортимент раздела Метчики дюймовые UNEF — с ценами, остатками и подбором по размеру.
