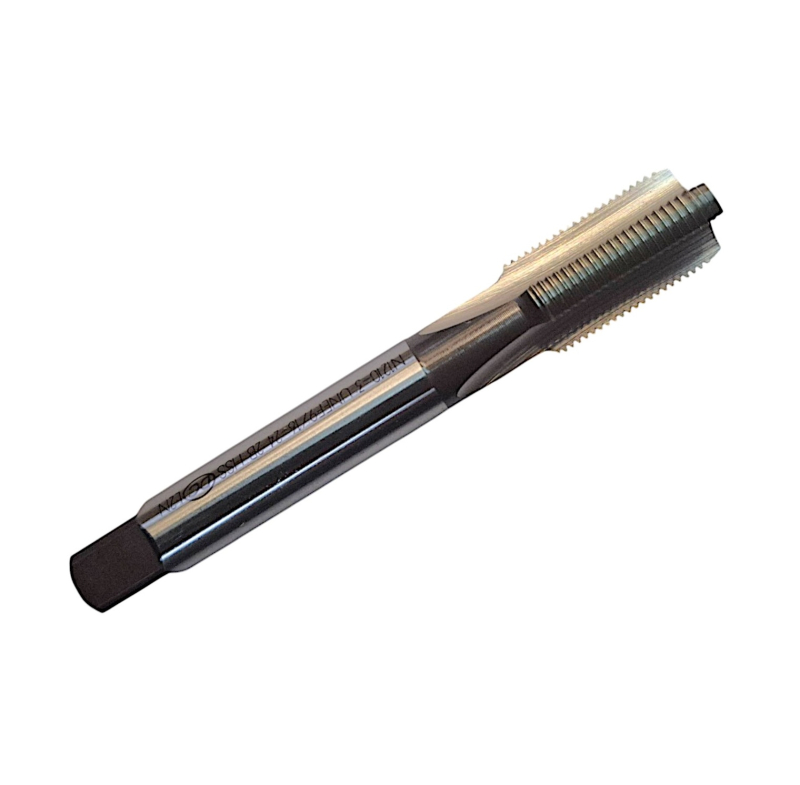

UAМетчик DC Swiss UNEF 9/16" 24 нитки на дюйм, сталь HSS: шаг 1,058 мм, три прямые канавки, резьбовая часть 24 мм, длина 95 мм, хвостовик Ø11,2 мм с квадратом 9 мм. Отверстие под резьбу 13,2 мм, класс 2B.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареНа 9/16" каталог сбавляет частоту нитки до 24 на дюйм, и шаг становится 1,058 мм. Метчик режет резьбу Ø14,28 мм в отверстии 13,2 мм, резьбовая часть 24 мм при длине 95 мм. Три прямые канавки, хвостовик Ø11,2 мм с квадратом 9 мм, заборная часть 2,5×P.
Обрабатываемые материалы
Резьба 9/16"–24 UNEF в силовых штуцерах, крышках и посадочных гнездах дюймовой сборки; сверло под резьбу — 13,2 мм.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Ряд UNEF не держит один шаг на всех диаметрах: с 9/16" он уходит с 28 ниток на 24, шаг растет до 1,058 мм. Нитка становится выше, зацепление глубже, а метчику нужен больший момент — отсюда и хвостовик Ø11,2 мм с квадратом 9 мм вместо прежних 9 и 7,1 мм. Резьба остается мелкой по меркам дюймового ряда, но уже не такой уязвимой к забоинам.
Резьбовая часть 24 мм ограничивает глубину прохода: дальше идет шейка без витков. Для деталей толще этого размера нужен метчик с более длинной резьбовой частью, а не тот же инструмент с двойным заходом. Материалы по каталогу — серый чугун и высококремнистый алюминий на 10–15 м/мин, латунь с бронзой на 20–30 м/мин.

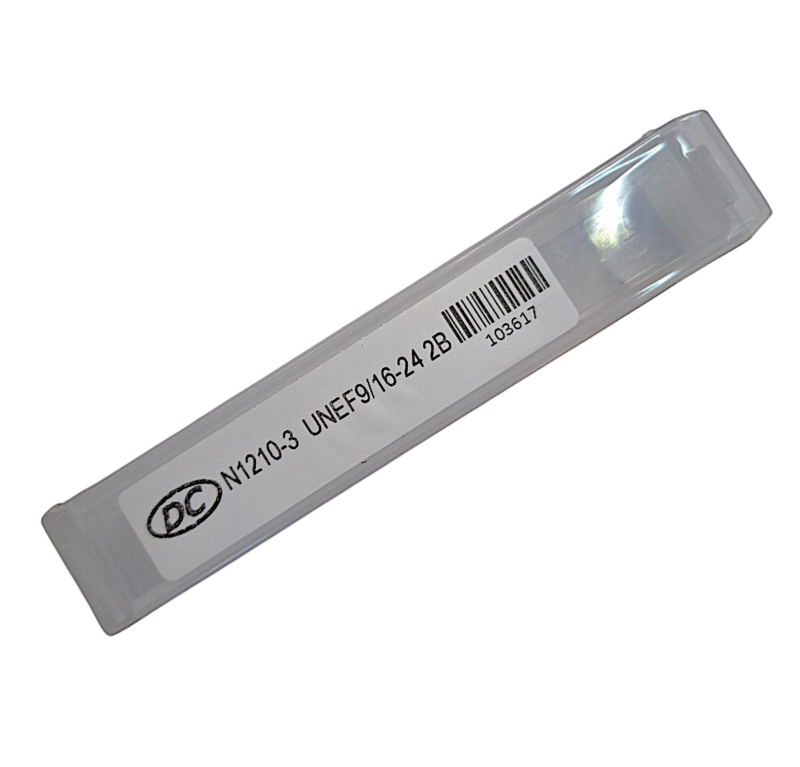

N1210-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 31 | Чугун серый | 10–15 | 223–334 |
| 62 | Латунь, бронза, красная бронза (короткая стружка) | 20–30 | 446–669 |
| 74 | Сплавы алюминиевые Si > 10 %, магниевые сплавы | 10–15 | 223–334 |
n = 1000·Vc / (π·D), D = 14,28 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Почему с 9/16" шаг сменился на 24 нитки?
Так построен ряд UNEF: 32 нитки на диаметрах до 3/8", 28 на 7/16" и 1/2", 24 начиная с 9/16". Держать 28 ниток на диаметре 14,28 мм невыгодно — профиль стал бы слишком мелким относительно тела детали.
Насколько глубоко можно нарезать этим метчиком?
Витки идут на 24 мм от торца инструмента, дальше начинается гладкая шейка. Практическая глубина резьбы меньше этой величины на длину конуса входа 2,5×P, то есть примерно на два с половиной витка.
Чем этот размер отличается от 1/2"–28?
Диаметром 14,28 против 12,7 мм и шагом 1,058 против 0,907 мм. Другое и сверло под резьбу: 13,2 мм вместо 11,85 мм. Заборная часть и число канавок совпадают.
