UAМетчик UNF №0-80 из порошковой стали HSSE-PM: наружный диаметр резьбы 1,52 мм, шаг 0,318 мм, две прямые канавки с подрезкой, заборная часть 2,5xP. Отверстие под резьбу 1,2 мм. Хвостовик Ø2,5 мм с квадратом 2,1 мм, длина 40 мм, класс точности 2B.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

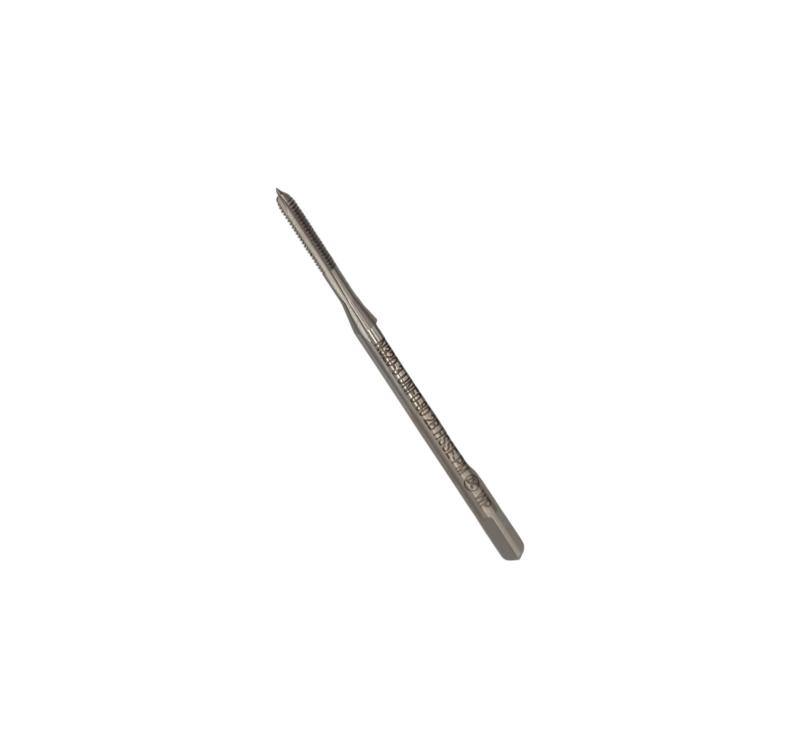

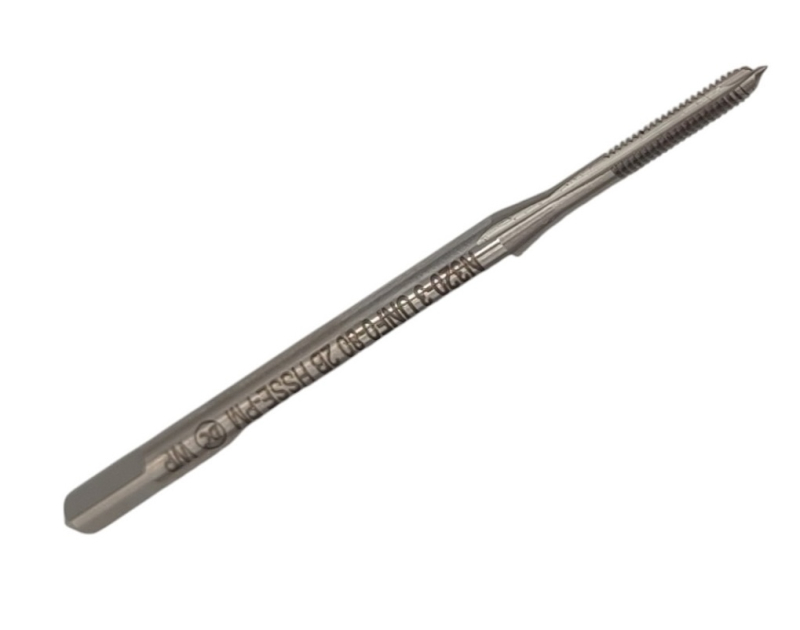

Задать вопрос о товареМетчик UNF №0–80 открывает дюймовый номерной ряд снизу: наружный диаметр резьбы 1,52 мм при 80 нитках на дюйм, то есть шаг 0,318 мм. Отверстие под резьбу сверлится 1,2 мм. Две прямые канавки с подрезкой, заборная часть 2,5×P, рабочая часть 7 мм, хвостовик Ø2,5 мм с квадратом 2,1 мм при полной длине 40 мм.
Обрабатываемые материалы
Резьба №0–80 UNF в приборных, часовых и оптических деталях: отверстие под нее сверлится 1,2 мм, глубина резьбы ограничена рабочей частью 7 мм.
№0–80 UNF — самая мелкая резьба американского номерного ряда: 80 ниток на дюйм дают шаг 0,318 мм, а внутренний диаметр по классу 2B укладывается в 1,182–1,305 мм. Такой крепеж стоит в приборных корпусах, оптике, шарнирах измерительной техники и мелкой электромеханике, где по чертежу проходит именно дюймовый номер. Деталь под такую резьбу закрепляют жестко и размечают заранее: на диаметре 1,52 мм перекос в полградуса вырывает нитку раньше, чем оператор его почувствует.
Группы материалов у этого исполнения — электролитическая медь, латунь с длинной стружкой, нелегированный алюминий и сплавы с кремнием до 10 %, термопласты. Скорости резания при этом разные: по меди DC Swiss дает 8–12 м/мин, по латуни 16–24, по термопластам 20–30. Прямая канавка с подрезкой разворачивает стружку вперед по ходу инструмента, поэтому свою скорость метчик показывает там, где выход открыт; в глухом гнезде считаются с недорезом в два-три витка.
Сверено с данными производителя DC Swiss, сентябрь 2026.

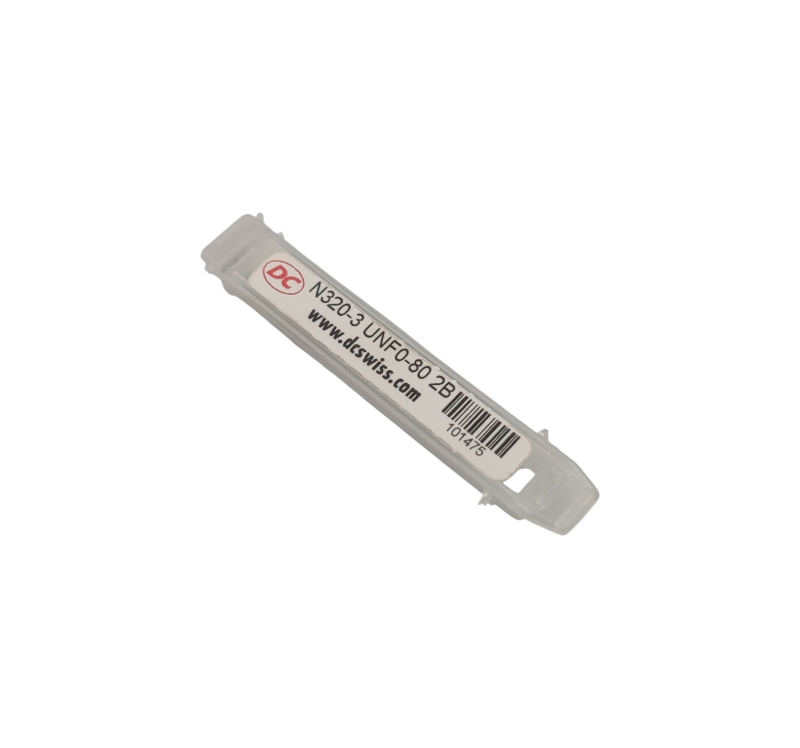

N320-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 61 | Медь электролитическая | 8–12 | 1675–2513 |
| 63 | Латунь с длинной стружкой | 16–24 | 3351–5026 |
| 71 | Алюминий нелегированный | 10–15 | 2094–3141 |
| 72 | Сплавы алюминиевые Si < 1,5 % | 20–30 | 4188–6282 |
| 73 | Сплавы алюминиевые Si 1,5-10 % | 10–15 | 2094–3141 |
| 81 | Термопласты | 20–30 | 4188–6282 |
n = 1000·Vc / (π·D), D = 1,52 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Каким сверлом сверлить под резьбу №0–80 UNF?
Сверлом Ø1,2 мм — так задает сам DC Swiss. Внутренний диаметр резьбы по классу 2B лежит в пределах 1,182–1,305 мм, и сверло крупнее уводит профиль к верхней границе: нитка получится неполной, а винт сядет с люфтом.
Чем №0–80 отличается от метрической резьбы близкого диаметра?
Профилем и системой счета. Здесь угол 60°, наружный диаметр 1,52 мм и шаг задан числом ниток на дюйм — их 80. У метрической резьбы шаг задается напрямую в миллиметрах, и совпадения с этим рядом нет: метрический метчик в такое отверстие войдет, но срежет нитку.
Можно ли нарезать эту резьбу воротком, без станка?
Можно, но вороток обязан вести метчик строго по оси. На диаметре 1,52 мм момент разрушения меньше усилия одной руки, поэтому деталь зажимают, а инструмент заводят через направляющую втулку или патрон с осевой компенсацией.
