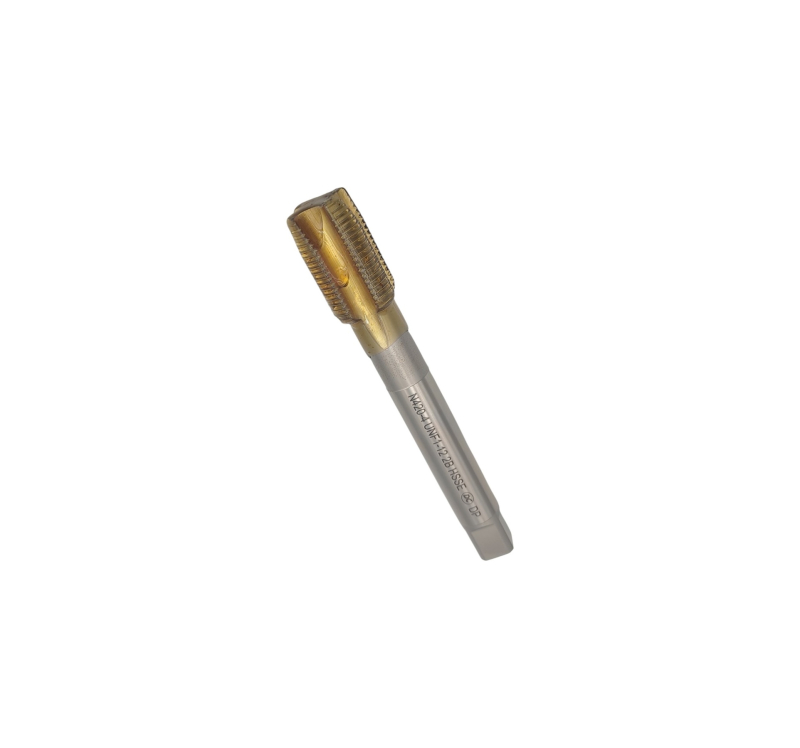

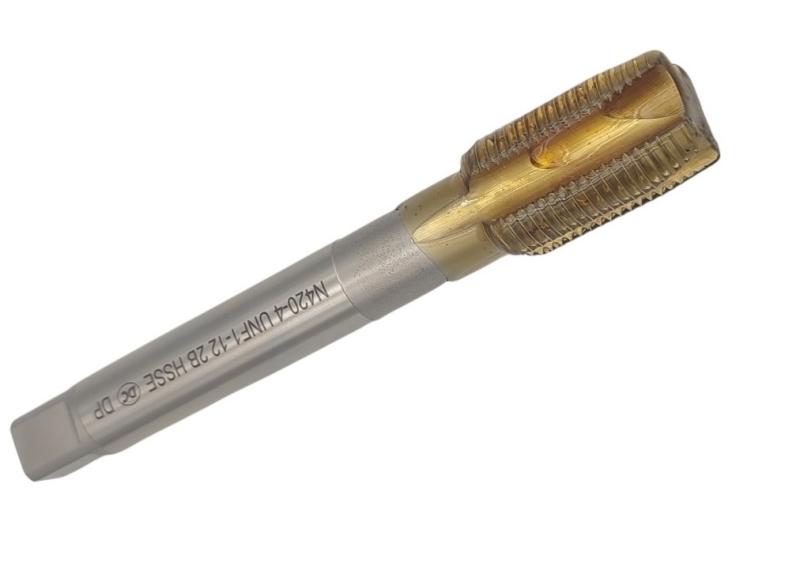

UAМетчик UNF 1"-12 из стали HSS-E, серия N420-4 по DIN 374: шаг 2,117 мм, заход 4×P с подрезкой, четыре канавки, длина 160 мм, резьбовая часть 39 мм, хвостовик Ø18,0 мм. Отверстие 23,3 мм, только сквозные гнезда.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареДюймовый номинал 25,4 мм с мелким шагом 2,117 мм — резьба 1"–12 UNF. Метчик серии N420-4 с подрезкой на заходе 4×P работает только в сквозных гнездах. Отверстие под резьбу 23,3 мм, четыре канавки, общая длина 160 мм, резьбовая часть 39 мм, хвостовик Ø18,0 мм.
Обрабатываемые материалы
Резьба 1"–12 UNF в меди, латуни, алюминии и термопластах: отверстие 23,3 мм, гнездо только сквозное.
Сверено с данными производителя DC Swiss, сентябрь 2026.
Дюймовая резьба с двенадцатью витками относится к мелким: на номинале 25,4 мм шаг 2,117 мм дает неглубокий профиль и малое ослабление тела болта. Класс 2B удерживает внутренний диаметр между 23,114 и 23,571 мм — поле шириной меньше полумиллиметра на детали такого размера.
Заход 4×P раскладывает срез примерно на восемь с половиной миллиметров. Это мягкий вход, который на крупном диаметре ощутимо снижает пиковый момент, но и участок неполной резьбы получается длинным. В сквозном гнезде он просто выходит наружу, в глухом стал бы недорезом, поэтому исполнение и заявлено только под сквозную работу.
N420-4 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 61 | Медь электролитическая | 8–12 | 100–150 |
| 63 | Латунь с длинной стружкой | 16–24 | 201–301 |
| 71 | Алюминий нелегированный | 10–15 | 125–188 |
| 72 | Сплавы алюминиевые Si < 1,5 % | 20–30 | 251–376 |
| 73 | Сплавы алюминиевые Si 1,5-10 % | 10–15 | 125–188 |
| 81 | Термопласты | 20–30 | 251–376 |
n = 1000·Vc / (π·D), D = 25,4 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Зачем на дюймовом диаметре мелкий шаг?
Ради точности хода и прочности стержня. При 2,117 мм профиль срезает меньше металла, чем грубый шаг того же номинала, а гайка садится плотнее и хуже отдает под вибрацией. Цена этого — более высокая чувствительность резьбы к грязи и забоинам.
Сколько оборотов метчик идет без резания?
Заборная часть 4×P занимает около восьми с половиной миллиметров, то есть примерно четыре витка. На них профиль неполный, и в сквозном гнезде эта зона должна выйти за торец детали целиком.
Какой привод нужен для резьбы такого диаметра?
Станочный. Момент на номинале 25,4 мм даже при мелком шаге выходит за пределы ручного воротка, а квадрат 14,5 мм подразумевает жесткий держатель. Ручная работа на этом размере остается вариантом только для термопластов.
