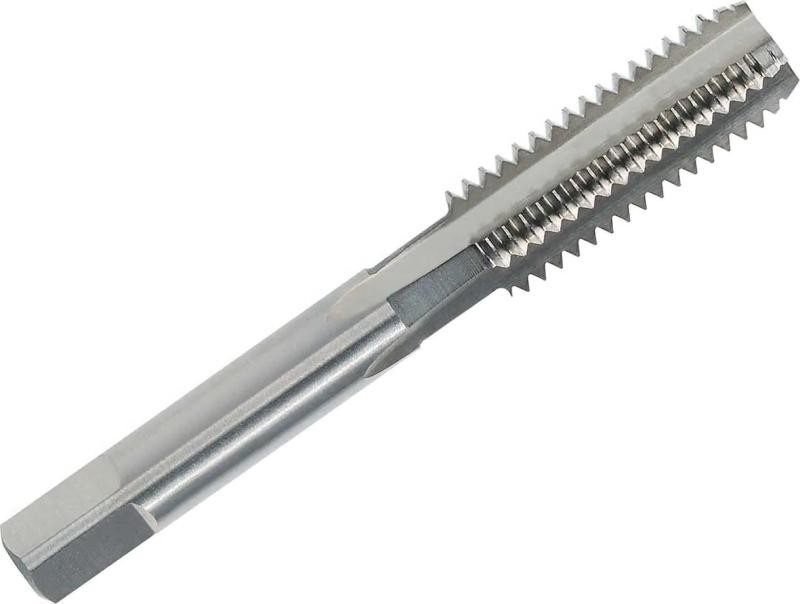

Метчик дюймовый UNF 7/8" 14 нитей Р6М5 шлифованный OTTIMO

Метчик дюймовый UNF 7/8″ из быстрорежущей стали Р6М5 (HSS) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1. Шлифованный профиль резьбы — точность и стойкость выше, чем у накатанного. Поставляется под складской маркой OTTIMO.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• KЧугун серый, ковкий, с шаровидным графитом
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

UNF 7/8″

Отверстие под резьбу

⌀20,4 мм

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый

Резьба

UNF 7/8″ — унифицированная дюймовая резьба UNF (мелкий шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

14

Наружный диаметр резьбы

22,23 мм

Шаг резьбы P (25,4 / TPI)

1,81 мм

Средний диаметр D₂

21,05 мм

Внутренний диаметр D₁

20,26 мм

Сверло под резьбу

⌀20,4 мм

Материал

быстрорежущая сталь Р6М5 (HSS)

Что означает обозначение «дюймовый UNF 7/8" 14 нитей Р6М5 шлифованный OTTIMO»

Р6М5

быстрорежущая сталь, аналог HSS M2

UNF

унифицированная дюймовая резьба, мелкий шаг

нитей

число ниток на дюйм (25,4 мм)

Частые вопросы

Какое отверстие сверлить под UNF 7/8″?

Под резьбу UNF 7/8″ сверлите отверстие ⌀20,4 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Преимущества

• ✓Рабочая часть: быстрорежущая сталь Р6М5 (HSS)
• ✓Подбор и консультация по типоразмеру перед отгрузкой
