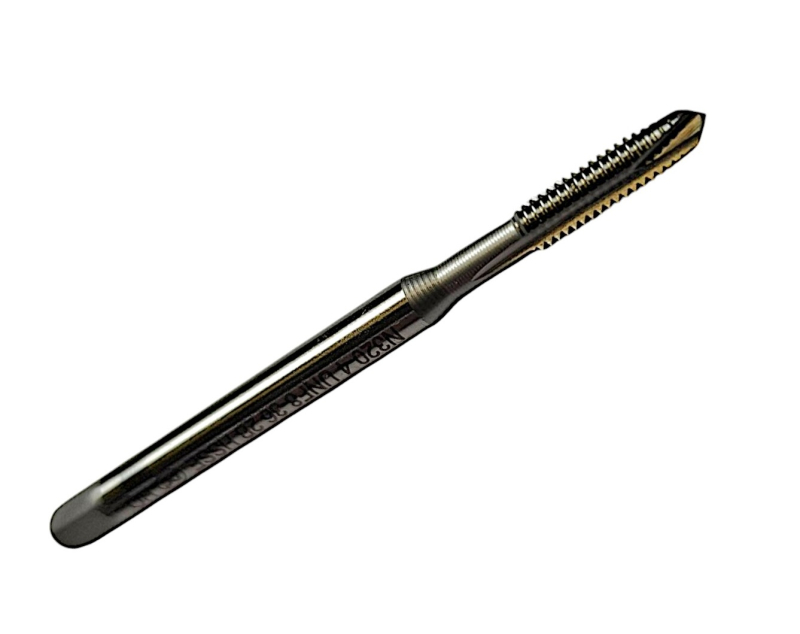

UAМетчик UNF №8-36 из стали HSSE, работа напроход. Диаметр резьбы 4,16 мм, 36 ниток на дюйм, шаг 0,706 мм, три прямые канавки с подрезкой, заборная часть 4xP. Отверстие под резьбу 3,5 мм, резьбовая часть 14 мм, длина 63 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареМетчик UNF №8–36 нарезает мелкую дюймовую резьбу диаметром 4,16 мм при 36 нитках на дюйм, шаг 0,706 мм. Резьбовая часть 14 мм — самая длинная среди номерных размеров ряда, полная длина 63 мм. Заборная часть 4×P и три прямые канавки с подрезкой рассчитаны на проход насквозь. Отверстие под резьбу 3,5 мм.
Обрабатываемые материалы
Мелкая резьба №8–36 UNF в сквозных отверстиях деталей из цветных металлов и пластика: отверстие под нее 3,5 мм, нарезаемая длина до 14 мм.
На номере 8 мелкий ряд дает 36 ниток на дюйм и шаг 0,706 мм; внутренний диаметр по классу 2B укладывается в 3,404–3,606 мм. Резьбовая часть 14 мм при полной длине 63 мм — это инструмент для толстой стенки: винт садится на всю глубину, а не только начальными витками. За такую длину платят жесткостью: чем дальше режущая часть от патрона, тем заметнее биение на входе, поэтому первый оборот дают на малой подаче.
Материалы этого исполнения — медь, латунь с длинной стружкой, нелегированный алюминий, сплавы с кремнием до 10 % и термопласты. Латунь позволяет 16–24 м/мин, медь только 8–12. Прямая канавка с подрезкой разворачивает стружку вперед, под торец инструмента: в сквозном отверстии виток выпадает наружу и канавка остается чистой на всей длине прохода. Ради этого и берут прямоканавочное исполнение вместо винтового: оно не тянет ленту обратно к патрону.
Сверено с данными производителя DC Swiss, сентябрь 2026.

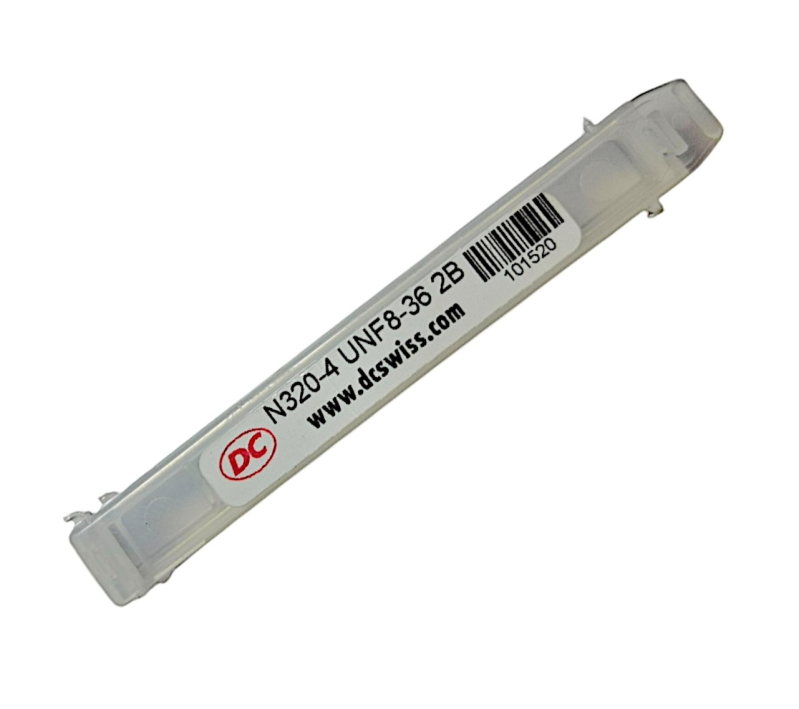

N320-4 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.
| Группа | Материал | Vc, м/мин | n, об/мин |
|---|---|---|---|
| 61 | Медь электролитическая | 8–12 | 612–918 |
| 63 | Латунь с длинной стружкой | 16–24 | 1224–1836 |
| 71 | Алюминий нелегированный | 10–15 | 765–1148 |
| 72 | Сплавы алюминиевые Si < 1,5 % | 20–30 | 1530–2295 |
| 73 | Сплавы алюминиевые Si 1,5-10 % | 10–15 | 765–1148 |
| 81 | Термопласты | 20–30 | 1530–2295 |
n = 1000·Vc / (π·D), D = 4,16 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.
Зачем резьбовая часть 14 мм на номере 8?
Чтобы пройти толстую стенку за один установ. Полнопрофильная резьба идет по всей длине за вычетом заборного конуса 4×P, поэтому винт можно затянуть на глубину, недоступную коротким исполнениям того же размера.
Что происходит, если метчик не вышел из отверстия полностью?
Последние витки остаются неполными: их резал заборный конус, а не полный профиль. При работе напроход инструмент выводят за деталь целиком, иначе резьба на выходной стороне окажется слабее остальной.
Годится ли №8–36 вместо грубого ряда того же номера?
Нет. Наружный диаметр 4,16 мм у них общий, но число ниток на дюйм и профиль разные, и отверстия под них сверлят разного диаметра. Винт грубого ряда в такую резьбу не пойдет.
