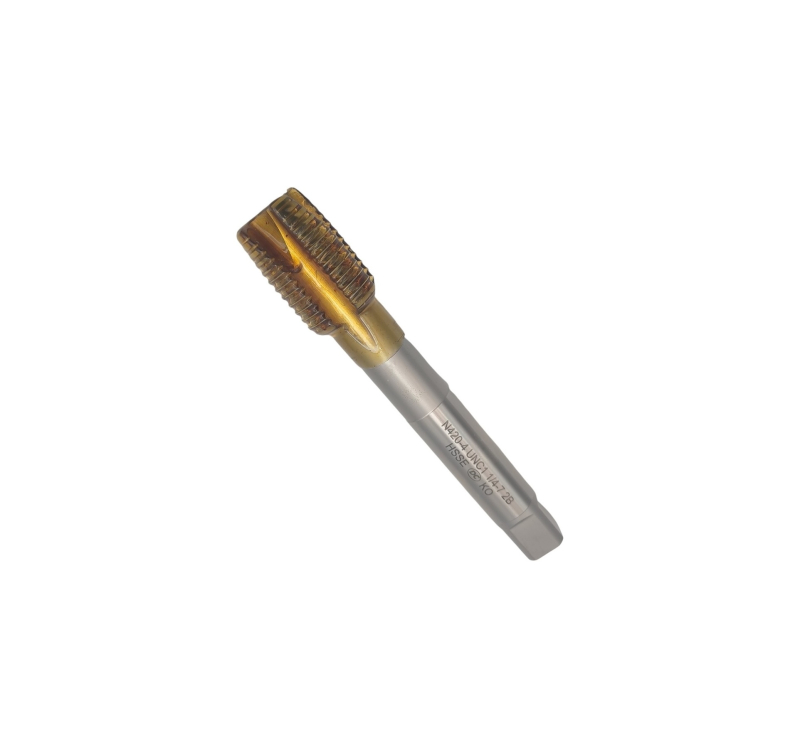

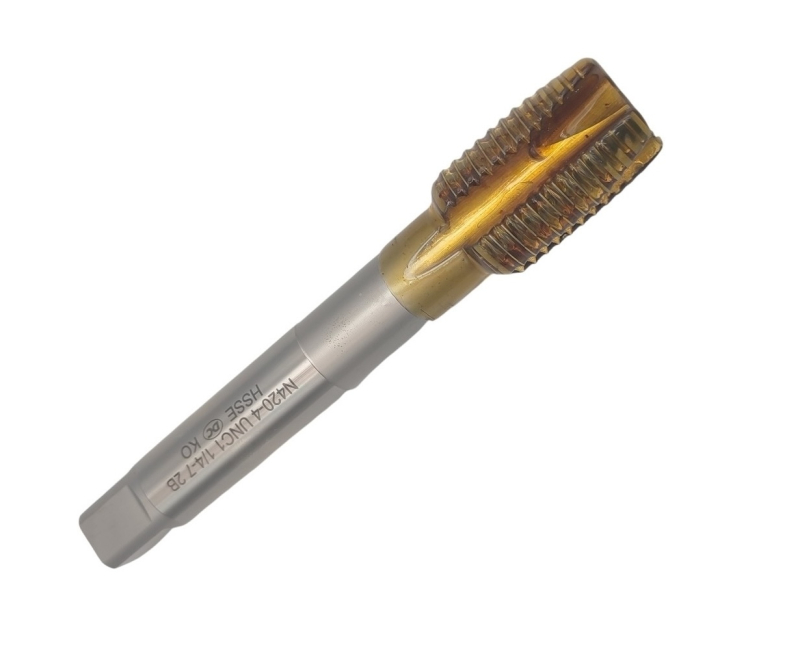

Метчик дюймовый UNC 1 1/4" 7 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий DIN376 N420-4 102204 DC Swiss

Метчик дюймовый UNC 1 1/4″ из кобальтовой быстрорежущей стали Р6М5К5 (HSS-E) — инструмент для нарезания внутренней резьбы в отверстиях. Резьба: унифицированная дюймовая резьба UNC (крупный шаг), профиль 60°, ANSI/ASME B1.1. Производство DC Swiss, Швейцария.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• MНержавеющая сталь, аустенитная и дуплексная
• SЖаропрочные сплавы и титан

Что этим делают

Нарезаемая резьба

UNC 1 1/4″

Отверстие под резьбу

⌀28,85 мм

Тип отверстий

сквозные

Назначение и область применения

Заборный конус распределяет срезаемый слой между зубьями, калибрующая часть окончательно формирует профиль и направляет метчик по резьбе. Стружечные канавки отводят стружку и подают смазку в зону резания.

Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Сквозные отверстия: удлиненный заборный конус снижает осевое усилие и риск обрыва. Работа со смазкой (масло, эмульсия) с реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Метчик дюймовый

Резьба

UNC 1 1/4″ — унифицированная дюймовая резьба UNC (крупный шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

7

Наружный диаметр резьбы

31,75 мм

Шаг резьбы P (25,4 / TPI)

3,63 мм

Средний диаметр D₂

29,39 мм

Внутренний диаметр D₁

27,82 мм

Сверло под резьбу

⌀28,85 мм

Материал

кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)

Серия

DIN 376

Что означает обозначение «дюймовый UNC 1 1/4" 7 ниток на дюйм Р6М5К5 (HSS-E) для сквозных отверстий DIN376 N420-4 102204 DC Swiss»

Р6М5К5

кобальтовая быстрорежущая сталь (5% Co)

UNC

унифицированная дюймовая резьба, крупный шаг

ниток

число ниток на дюйм (25,4 мм)

DIN3

серия по немецкому стандарту DIN

HSS-E

кобальтовая быстрорежущая сталь

Частые вопросы

Какое отверстие сверлить под UNC 1 1/4″?

Под резьбу UNC 1 1/4″ сверлите отверстие ⌀28,85 мм — при этом диаметре метчик режет полный профиль без перегрузки и риска обрыва.

Можно ли работать этим метчиком вручную?

Да: квадрат хвостовика зажимается в вороток. На станке — патрон с осевой компенсацией и обороты не выше рекомендованных для материала.

Преимущества

• ✓Рабочая часть: кобальтовая быстрорежущая сталь Р6М5К5 (HSS-E)
• ✓Подбор и консультация по типоразмеру перед отгрузкой
