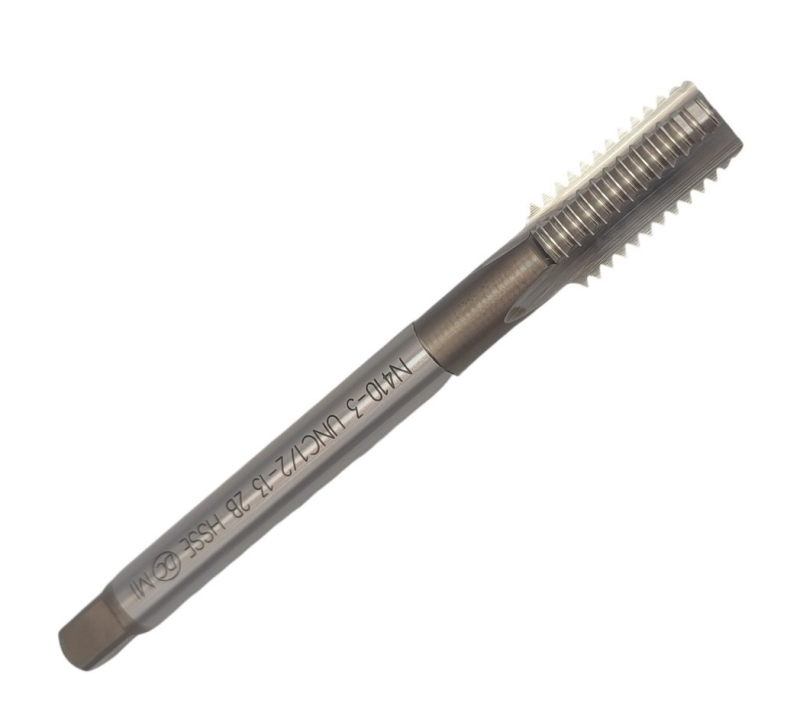

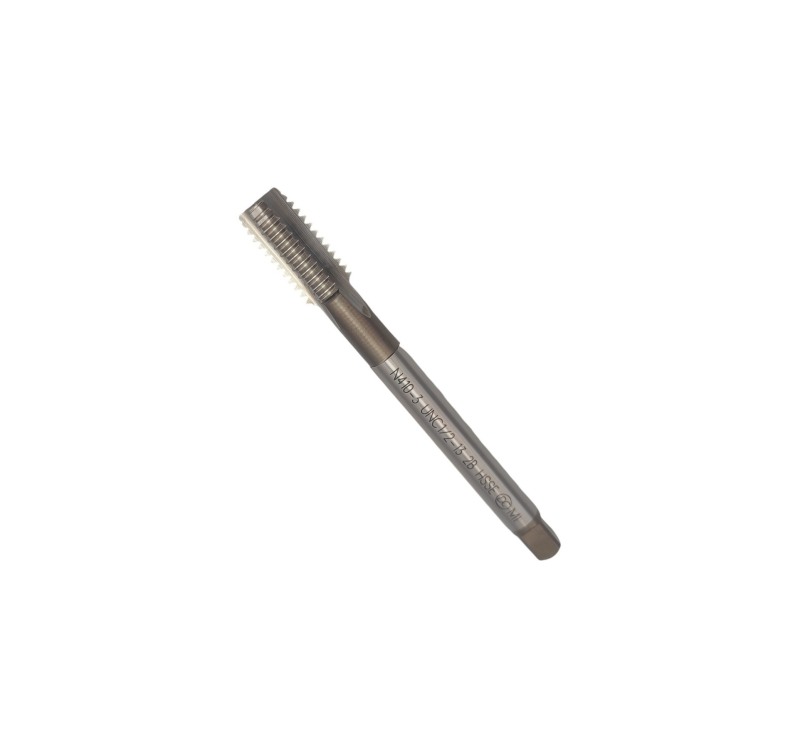

Метчик дюймовый UNC 1/2" 13 ниток на дюйм Р6М5К5 (HSS-E) DIN376 N410-3 101993 DC Swiss

Полудюймовая грубая нитка — 1/2"–13 UNC, тринадцать витков на дюйм при номинале 12,7 мм. Отверстие под резьбу 10,8 мм. Серия N410-3 по DIN 376 идет здесь самой длинной в своей группе: 110 мм общей длины при резьбовой части 24 мм и хвостовике Ø9,0 мм с квадратом 7,0 мм.

Обрабатываемые материалы

• KЧугун серый
• NЛатунь, бронза, красная бронза (короткая стружка)
• NСплавы алюминиевые Si > 10 %, магниевые сплавы

Совместимость и подбор

Резьба 1/2"–13 UNC в силовых узлах дюймовой техники: отверстие 10,8 мм, сквозные и глухие гнезда по чугуну и цветным сплавам.

Нарезаемая резьба

UNC 1/2"–13

Отверстие под резьбу

Ø10,8 мм

Тип отверстий

сквозные и глухие

Хвостовик

цилиндрический Ø9 мм с квадратом 7 мм

Взаимозаменяемость

присоединительные размеры по DIN 376 — встает в патроны и воротки любого изготовителя под этот стандарт

Группы материалов по каталогу

31, 62, 74

Характеристики

Тип

Метчик дюймовый

Резьба

UNC 1/2"–13

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2B

Ниток на дюйм (25,4 мм)

13

Шаг резьбы P

1,954 мм

Наружный диаметр резьбы d₁

12,7 мм

Внутренний диаметр резьбы D₁

10,592–11,023 мм

Отверстие под резьбу

Ø10,8 мм

Число стружечных канавок

3

Общая длина L

110 мм

Длина резьбовой части l₂

24 мм

Диаметр хвостовика d₂

9 мм

Размер квадрата a

7 мм

Заборная часть

2,5×P, форма C по DIN 2197

Материал

кобальтовая быстрорежущая сталь HSSE (Р6М5К5)

Стандарт на инструмент

DIN 376

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N410-3, ID 101993

Сверено с данными производителя DC Swiss, сентябрь 2026.

Назначение и область применения

1/2"–13 — предельный размер, который еще нарезают вручную: дальше по ряду момент растет быстрее, чем человек успевает его удержать. Резьба стоит на анкерных узлах, проушинах, фланцах, буксирных элементах — везде, где дюймовый крепеж работает на срез и на вырыв.

Общая длина 110 мм здесь не про глубину, а про доступ: резьбовая часть все равно 24 мм, а лишняя длина хвостовика позволяет достать метчик до утопленного гнезда через ребро или прилив корпуса. Каталожные материалы прежние — серый чугун, латунь и бронза, алюминиевые сплавы с кремнием выше 10 %, скорости от 10 до 30 м/мин по группе.

Что означает обозначение «N410-3»

N410-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N

серия под нормальные материалы

4

длинный хвостовик DIN, проходной

1

прямые канавки

0

стандартное исполнение

-3

заборная часть 2-3 витка

101993

складской номер DC Swiss

2B

класс точности нарезаемой резьбы

Ориентировочные режимы резания

n = 1000·Vc / (π·D), D = 12,7 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.

Преимущества

• Тринадцать витков на дюйм при номинале 12,7 мм
• Общая длина 110 мм — вылет к утопленным гнездам
• Резьбовая часть 24 мм, хвостовик Ø9,0 мм, квадрат 7,0 мм
• Три прямые канавки, заборная часть 2,5×P, форма C
• Класс точности 2B, работа в сквозных и глухих гнездах

Частые вопросы

Можно ли нарезать 1/2"–13 обычным слесарным воротком?

Физически да, но вороток нужен длинный и с надежным зажимом квадрата 7,0 мм. Работать придется с реверсом почти после каждого оборота: стружка на таком шаге длинная, и забитая канавка мгновенно поднимает момент.

Почему у этого метчика длина 110 мм, а у соседних размеров меньше?

Длина серии растет вместе с диаметром, а не с глубиной резьбы. Резьбовая часть здесь 24 мм, остальное — хвостовик Ø9,0 мм, который дает вылет из патрона к утопленным гнездам.

Отличается ли 1/2"–13 от метрической М12?

Полностью. Номинал 12,7 мм против 12, витков на дюйм тринадцать, профиль по ANSI/ASME B1.1. Болт М12 в такое гнездо зайдет на первый виток и заклинит, а следом сорвет резьбу.
