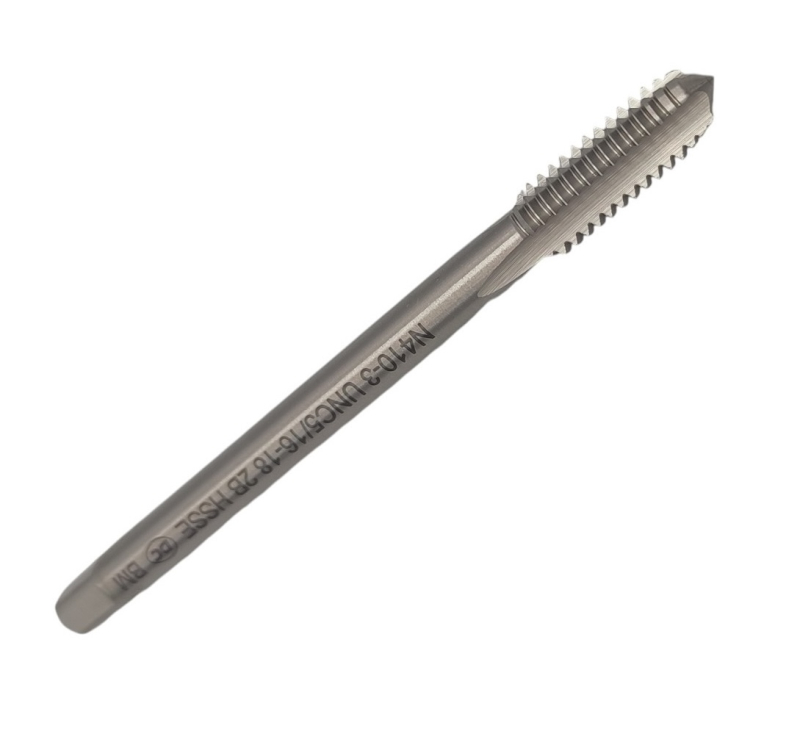

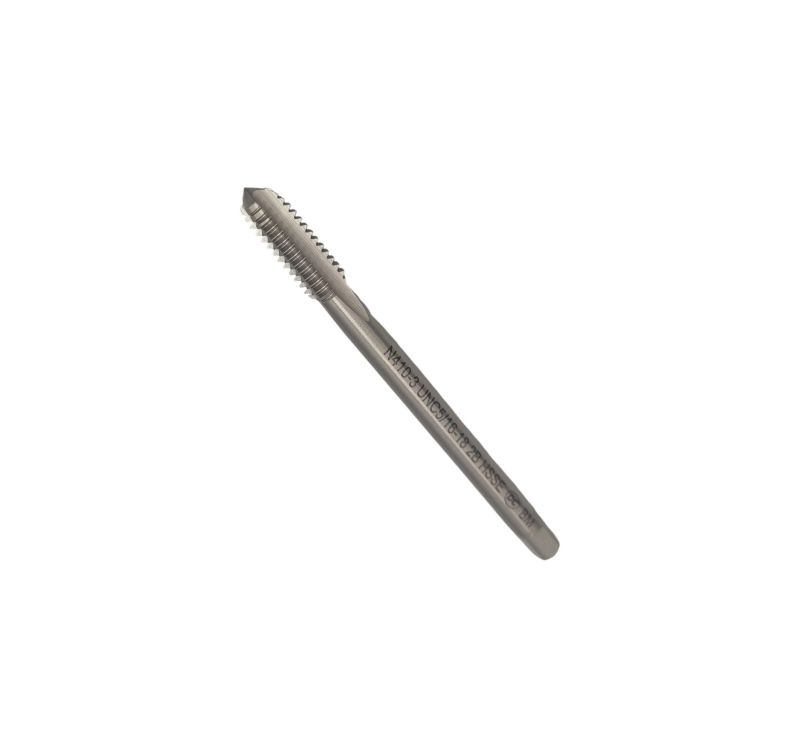

Метчик дюймовый UNC 5/16" 18 ниток на дюйм Р6М5К5 (HSS-E) DIN376 N410-3 101997 DC Swiss

UNC 5/16"–18 — следующая ступень грубого дюймового ряда после 1/4": номинал 7,93 мм, шаг 1,411 мм, отверстие 6,5 мм. Исполнение DIN 376 длиной 90 мм с резьбовой частью 20 мм и хвостовиком Ø6,0 мм, который тоньше номинала — при заклинивании ломается хвостовик, а не резьба в детали.

Обрабатываемые материалы

• KЧугун серый
• NЛатунь, бронза, красная бронза (короткая стружка)
• NСплавы алюминиевые Si > 10 %, магниевые сплавы

Назначение и область применения

5/16"–18 стоит на месте метрической М8, и подмена происходит чаще всего именно здесь: диаметры 7,93 мм и метрические восемь на глаз не различаются. Шаг при этом расходится сильно — 1,411 мм против метрических 1,25, поэтому болт М8 в такое гнездо закусывает на втором обороте. Класс 2B задает внутренний диаметр в границах 6,401–6,731 мм.

Хвостовик Ø6,0 мм с квадратом 4,9 мм по DIN 376 сделан тоньше резьбовой части намеренно. Это предохранитель: при перегрузе в глухом гнезде инструмент скручивается по хвостовику, и обломок остается снаружи, а не в детали. Вынуть застрявший метчик из готового узла дороже, чем купить новый.

Совместимость и подбор

Резьба 5/16"–18 UNC в корпусных деталях и крепеже дюймовых машин: отверстие 6,5 мм, сквозные и глухие гнезда.

Нарезаемая резьба

UNC 5/16"–18

Отверстие под резьбу

Ø6,5 мм

Тип отверстий

сквозные и глухие

Хвостовик

цилиндрический Ø6 мм с квадратом 4,9 мм

Взаимозаменяемость

присоединительные размеры по DIN 376 — встает в патроны и воротки любого изготовителя под этот стандарт

Группы материалов по каталогу

31, 62, 74

Характеристики

Тип

Метчик дюймовый

Резьба

UNC 5/16"–18

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2B

Ниток на дюйм (25,4 мм)

18

Шаг резьбы P

1,411 мм

Наружный диаметр резьбы d₁

7,93 мм

Внутренний диаметр резьбы D₁

6,401–6,731 мм

Отверстие под резьбу

Ø6,5 мм

Число стружечных канавок

3

Общая длина L

90 мм

Длина резьбовой части l₂

20 мм

Диаметр хвостовика d₂

6 мм

Размер квадрата a

4,9 мм

Заборная часть

2,5×P, форма C по DIN 2197

Материал

кобальтовая быстрорежущая сталь HSSE (Р6М5К5)

Стандарт на инструмент

DIN 376

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N410-3, ID 101997

Сверено с данными производителя DC Swiss, сентябрь 2026.

Что означает обозначение «N410-3»

N410-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N

серия под нормальные материалы

4

длинный хвостовик DIN, проходной

1

прямые канавки

0

стандартное исполнение

-3

заборная часть 2-3 витка

101997

складской номер DC Swiss

2B

класс точности нарезаемой резьбы

Ориентировочные режимы резания

n = 1000·Vc / (π·D), D = 7,93 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.

Частые вопросы

Можно ли отступить от каталожного размера сверла на десятую долю?

Каталог DC Swiss дает 6,5 мм. Уход вниз поднимает момент и рискует зажать инструмент, уход вверх срезает полноту профиля примерно на десятую часть — для нагруженного крепежа это заметно.

Почему хвостовик тоньше резьбы, это не брак?

Так задумано в DIN 376: Ø6,0 мм против 7,93 мм по резьбе. Слабое сечение работает как срезной элемент. У короткой серии DIN 371 логика обратная — там хвостовик утолщают ради жесткости.

Что будет, если нарезать этим метчиком сталь?

Каталожные режимы для N410-3 расписаны только по чугуну, латуни и алюминиевым сплавам с кремнием выше 10 %. По стали ни скорости, ни группы в таблице нет, и подбирать их наугад означает выдумывать режим за производителя.

Преимущества

• Шаг 1,411 мм при номинале 7,93 мм — не путать с метрической М8
• Хвостовик Ø6,0 мм по DIN 376 работает как срезной предохранитель
• Общая длина 90 мм, резьбовая часть 20 мм, квадрат 4,9 мм
• Три прямые канавки, заборная часть 2,5×P, форма C
• Класс 2B: внутренний диаметр резьбы 6,401–6,731 мм
