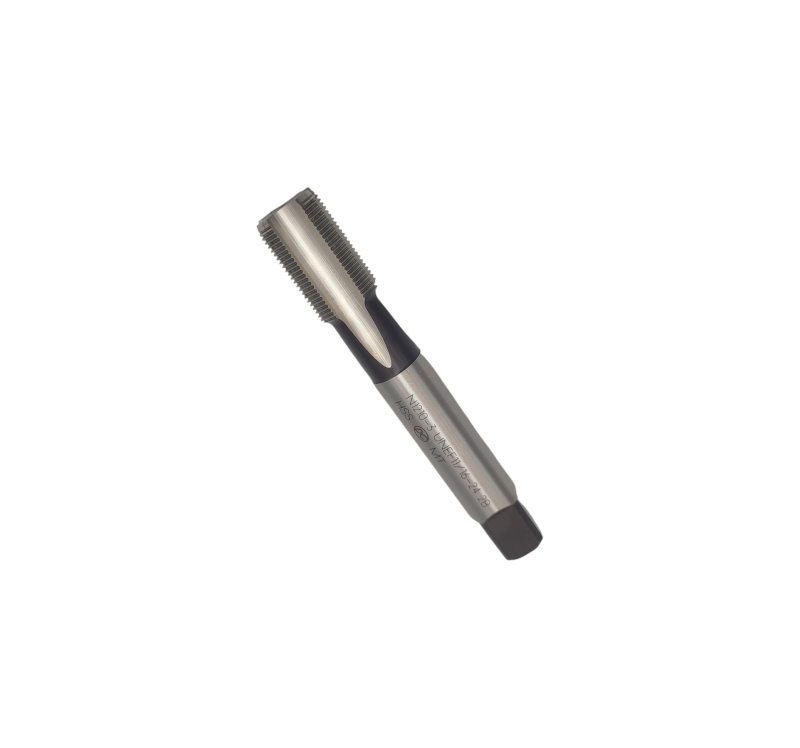

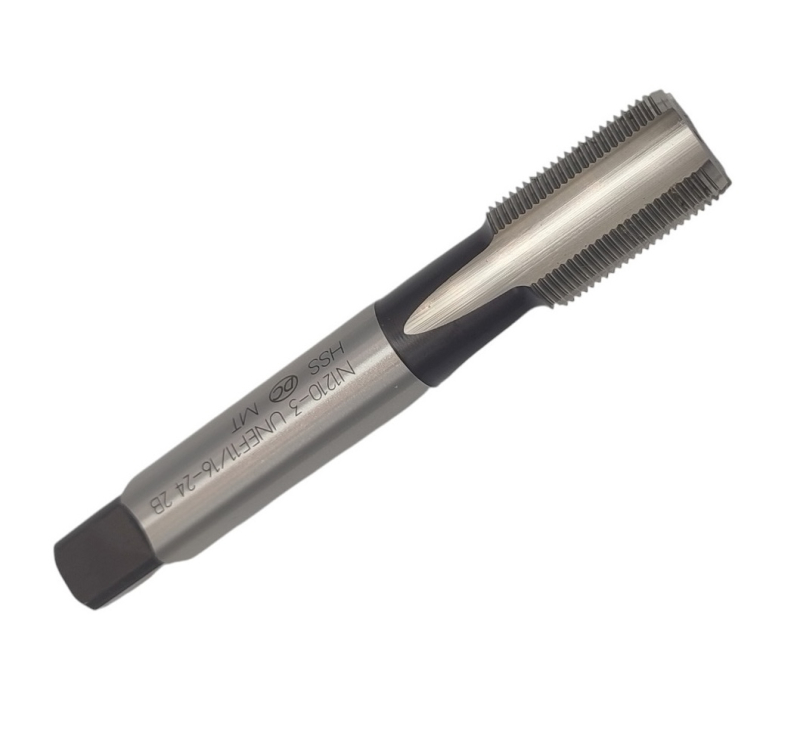

Метчик дюймовый UNEF 11/16" 24 ниток на дюйм Р6М5 (HSS) ISO529 N1210-3 103611 DC Swiss

Начиная с 11/16" метчики ряда получают четвертую канавку: у соседнего 5/8" их три. Резьба Ø17,46 мм с 24 нитками на дюйм режется в отверстии 16,4 мм, резьбовая часть 26 мм, общая длина 104 мм. Хвостовик Ø14 мм с квадратом 11,2 мм, заборная часть 2,5×P.

Обрабатываемые материалы

• KЧугун серый
• NЛатунь, бронза, красная бронза (короткая стружка)
• NСплавы алюминиевые Si > 10 %, магниевые сплавы

Характеристики

Тип

Метчик дюймовый

Резьба

UNEF 11/16"–24

Стандарт резьбы

ANSI/ASME B1.1

Угол профиля резьбы

60°

Класс точности резьбы

2B

Ниток на дюйм (25,4 мм)

24

Шаг резьбы P

1,058 мм

Наружный диаметр резьбы d₁

17,46 мм

Внутренний диаметр резьбы D₁

16,307–16,56 мм

Отверстие под резьбу

Ø16,4 мм

Число стружечных канавок

4

Общая длина L

104 мм

Длина резьбовой части l₂

26 мм

Диаметр хвостовика d₂

14 мм

Размер квадрата a

11,2 мм

Заборная часть

2,5×P, форма C по DIN 2197

Материал

быстрорежущая сталь HSS (Р6М5)

Производитель

DC Swiss SA, Швейцария

Артикул производителя

N1210-3, ID 103611

Сверено с данными производителя DC Swiss, сентябрь 2026.

Совместимость и подбор

Резьба 11/16"–24 UNEF в крупной корпусной арматуре и посадочных гнездах дюймовой сборки; сверло под резьбу — 16,4 мм.

Нарезаемая резьба

UNEF 11/16"–24

Отверстие под резьбу

Ø16,4 мм

Тип отверстий

сквозные и глухие

Хвостовик

цилиндрический Ø14 мм с квадратом 11,2 мм

Группы материалов по каталогу

31, 62, 74

Назначение и область применения

Четыре канавки вместо трех — не украшение ряда, а расчет. На диаметре 17,46 мм длина режущей кромки растет, объем стружки за оборот тоже; четвертая канавка делит съем на большее число кромок и дает стружке место, куда уходить. Заодно инструмент лучше центруется в отверстии: четыре опорные точки держат ось увереннее трех.

Шаг остается прежним, 1,058 мм при 24 нитках на дюйм, как у 9/16" и 5/8". Меняются диаметр и сверло под резьбу — 16,4 мм. Материалы каталога прежние: серый чугун и алюминий с кремнием свыше 10 % на 10–15 м/мин, латунь с бронзой на 20–30 м/мин; хвостовик Ø14 мм тоньше резьбы, то есть исполнение проходное.

Что означает обозначение «N1210-3»

N1210-3 — это заводской шифр DC Swiss: каждый разряд задает одно свойство инструмента.

N

серия под нормальные материалы

12

короткий хвостовик ISO, проходной

1

прямые канавки

0

стандартное исполнение

-3

заборная часть 2-3 витка

103611

складской номер DC Swiss

2B

класс точности нарезаемой резьбы

Ориентировочные режимы резания

n = 1000·Vc / (π·D), D = 17,46 мм. Значения Vc — из прикладной таблицы каталога DC Swiss (ориентир для диаметров до 20 мм); окончательный режим зависит от станка, СОЖ и жесткости детали.

Частые вопросы

Почему здесь четыре канавки, а на 5/8" было три?

На диаметре 17,46 мм за оборот снимается заметно больше металла, чем на 15,87 мм. Четвертая канавка распределяет съем на четыре кромки и увеличивает объем под стружку, поэтому момент на инструменте растет медленнее диаметра.

Ходовой ли это типоразмер?

11/16" встречается реже, чем 5/8" и 3/4", между которыми он стоит. Резьба применяется в дюймовой корпусной арматуре, и если чертеж требует именно ее, заменить соседним размером нельзя: диаметры расходятся на полтора миллиметра.

Как выставить метчик соосно на таком диаметре?

Через патрон с осевой компенсацией или по кондукторной втулке. При четырех кромках перекос дает неравномерную нагрузку на них, и первой садится та, что режет больше остальных — резьба выходит с разбитым профилем.

Преимущества

• Четыре канавки против трех у 5/8": больше кромок и места под стружку
• Шаг 1,058 мм, 24 нитки на дюйм по ANSI/ASME B1.1
• Резьбовая часть 26 мм, общая длина 104 мм
• Проходной хвостовик Ø14 мм с квадратом 11,2 мм
• Класс точности 2B: внутренний диаметр 16,307–16,56 мм
