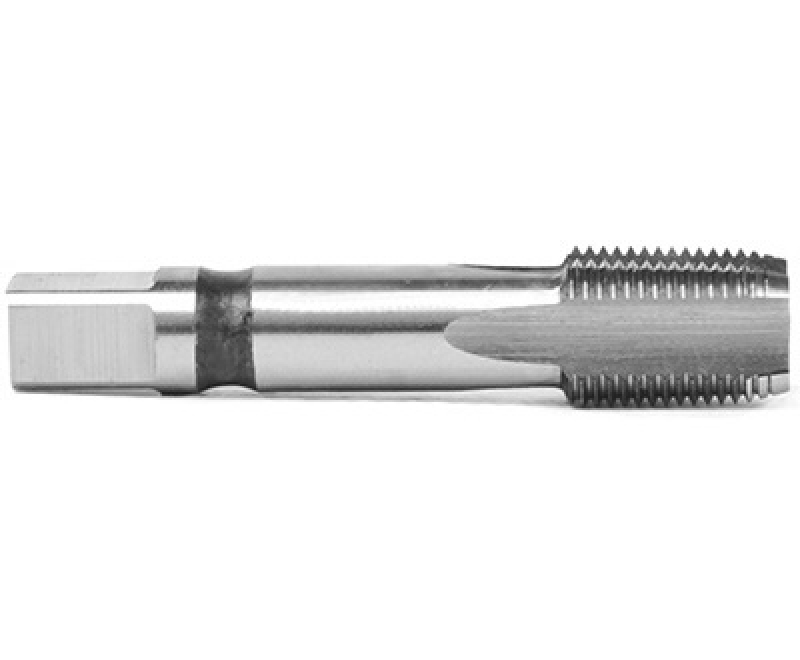

Метчик конический трубный Rc 3/8" шлифованный ГОСТ 6227-80

Метчик Rc 3/8" со шлифованным профилем резьбы, производства Китай. Резьба Rc 3/8" — коническая (1:16) трубная резьба Витворта 55° по ГОСТ 6211-81, ответная к наружной R 3/8" и совместимая с цилиндрической Rp/G того же размера. Рабочая длина резьбы l1 = 10,1 мм, шаг 1,337 мм.

Обрабатываемые материалы

• PКонструкционная и низколегированная сталь корпусов арматуры, фитингов, гидроблоков
• KСерый и ковкий чугун корпусов кранов, насосов, тройников
• NЛатунь и бронза сантехнической и запорной арматуры

Назначение и область применения

Rc 3/8 (DN 10) — резьба гидравлических блоков, штуцеров насосов, фитингов компрессорных станций и топливной арматуры. Шаг 1,337 мм (19 ниток на дюйм) общий с Rc 1/4, диаметр в основной плоскости 16,662 мм.

Основные работы: нарезка резьбы в новых корпусах и переходниках, восстановление забитой или сорванной резьбы при ремонте арматуры, калибровка резьбы после сварки или наплавки. Стандарт допускает и соединение наружной конической R с внутренней цилиндрической Rp класса точности A по ГОСТ 6357-81 — но тогда герметичность дает уже не натяг, а уплотнитель, и для такого гнезда нужен цилиндрический метчик G, а не этот.

Характеристики резьбы по ГОСТ 6211-81

Тип резьбы

трубная коническая внутренняя Rc (BSPT), профиль Витворта

Обозначение размера

Rc 3/8" (условный проход DN 10)

Конусность

1:16 (угол уклона 1°47′24″)

Угол профиля

55°

Шаг P

1,337 мм; 19 шагов на длине 25,4 мм

Наружный диаметр D в основной плоскости

16,662 мм

Средний диаметр D2

15,806 мм (D − 0,640327P)

Внутренний диаметр D1

14,950 мм (D − 1,280654P)

Рабочая длина резьбы l1

10,1 мм

Длина наружной резьбы до основной плоскости l2

6,4 мм

Смещение основной плоскости внутренней резьбы

не более ±1,3 мм

Материал метчика

в исходных данных не указан, уточняйте по паспорту партии

Профиль резьбы метчика

шлифованный

Что известно о материале

Марка стали в исходных данных этой позиции не указана; на шлифованных метчиках китайского производства обычно стоит маркировка HSS, но подтверждать ее нужно по паспорту партии. От марки зависит допустимая скорость на станке и стойкость в чугуне и легированной стали — для ручной работы воротком по стали, чугуну и латуни это ограничение не критично.

Шлифованный профиль

Профиль резьбы шлифован после термообработки: угол 55° и шаг выдержаны точнее, чем у метчиков с нарезанным профилем, а гладкие боковые поверхности снижают трение и налипание стружки. На практике это ровный ход воротка, меньший крутящий момент и более чистый профиль в латуни и стали — заметно на ходовых размерах, где метчик работает часто.

Исполнение

Метчик китайского производства со шлифованным профилем резьбы. Размеры резьбы соответствуют ГОСТ 6211-81 (BSPT по ISO 7-1 — это тот же профиль и те же диаметры), а конструктивные размеры метчика — общая длина, диаметр и квадрат хвостовика — могут отличаться от ГОСТ 6227-80; под конкретный вороток или патрон их сверяют по фото позиции.

Что означает обозначение

Rc

внутренняя трубная коническая резьба по ГОСТ 6211-81 (наружная обозначается R, цилиндрическая внутренняя — Rp)

3/8"

обозначение размера: номинальный размер трубы в дюймах, условный проход DN 10; наружный диаметр резьбы в основной плоскости 16,662 мм

шлифованный

профиль резьбы метчика прошлифован после закалки

Частые вопросы

Можно ли нарезать резьбу Rc на станке?

Да, в патроне с осевой компенсацией на пониженных оборотах для быстрорежущей стали; коническая резьба режется по всей длине одновременно, момент растет к концу прохода. Вручную — воротком с обильной смазкой и реверсом на четверть оборота для дробления стружки.

Чем Rc отличается от G (Rp) того же размера?

Rc — коническая резьба с конусностью 1:16, G и Rp — цилиндрические. Профиль 55° и шаг у них одинаковые, поэтому наружная коническая R входит в цилиндрическую Rp, но герметичность в такой паре дает уплотнитель, а в паре Rc/R — натяг по виткам. Для гнезда под R с уплотнением по резьбе нужен именно конический метчик Rc.

Как контролировать глубину нарезки конической резьбы?

Резьбовым калибром-пробкой или самим штуцером R, который будет ввинчен. ГОСТ 6211-81 допускает смещение основной плоскости внутренней резьбы не более ±1,3 мм для этого размера; лишние обороты метчика увеличивают диаметр, и соединение садится без натяга.
