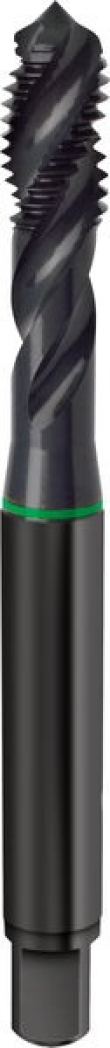

Мітчик машинно-ручний М 5х0.8 HSS-E (Р6М5К5) 6H DIN371 з гвинтовою канавкою потовщений хв. для глухих отворів 5555 5.000 GUHRING

Мітчик машинний М5×0,8 з кобальтової швидкорізальної сталі Р6М5К5 (HSS-E) — інструмент для нарізання внутрішньої різьби в отворах. Різьба: метрична різьба, профіль 60°, ГОСТ 24705. Гвинтова стружкова канавка виводить стружку назад із глухого отвору.

Оброблювані матеріали

• PСталь конструкційна, вуглецева та низьколегована
• MНержавіюча сталь, аустенітна та дуплексна
• SЖароміцні сплави та титан

Для чого застосовують

Різьба, що нарізається

М5×0,8

Отвір під різьбу

⌀4,2 мм

Тип отворів

глухі

Призначення та сфера застосування

Забірний конус розподіляє зрізуваний шар між зубами, калібрувальна частина остаточно формує профіль і спрямовує мітчик по різьбі. Стружкові канавки відводять стружку та подають мастило в зону різання.

Кріпильна різьба у сталях і кольорових сплавах: верстатне нарізання в патронах з осьовою компенсацією. Глухі отвори: забірна частина вкорочена, різьба нарізається ближче до дна. Робота з мастилом (олива, емульсія) з реверсом на 1/4–1/2 оберту для подрібнення стружки.

Характеристики

Тип

Мітчик машинний

Різьба

М5×0,8 — метрична різьба, профіль 60°, ГОСТ 24705

Кут профілю різьби

60° — метрична та уніфікована дюймова різьба

Крок різьби P

0,8 мм

Свердло під різьбу

⌀4,2 мм

Матеріал

кобальтова швидкорізальна сталь Р6М5К5 (HSS-E)

Поле допуску різьби, що нарізається

7H (прийнято за умовчанням, ГОСТ 16925-93) — поле різьби загального призначення, мітчики класів точності 3 і 4

Серія

DIN 371

Стандарт на допуски різьбової частини

ГОСТ 16925-93 (ИСО 2857-73)

Що означає позначення «машинно-ручний М 5х0.8 HSS-E (Р6М5К5) 6H DIN371 з гвинтовою канавкою потовщений хв. для глухих отворів 5555 5.000 GUHRING»

М 5х0.8

номінальний діаметр × крок метричної різьби, мм

Р6М5К5

кобальтова швидкорізальна сталь (5% Co)

Н

кількість ниток на дюйм (25,4 мм)

DIN3

серія за німецьким стандартом DIN

HSS-E

кобальтова швидкорізальна сталь

Часті питання

Який отвір свердлити під М5×0,8?

Під різьбу М5×0,8 свердліть отвір ⌀4,2 мм — за цього діаметра мітчик ріже повний профіль без перевантаження та ризику обриву.

Чи можна працювати цим мітчиком вручну?

Так: квадрат хвостовика затискається у вороток. На верстаті — патрон з осьовою компенсацією та оберти не вищі за рекомендовані для матеріалу.

Що означає поле допуску 7H?

Це поле допуску різьби, яку мітчик нарізає в деталі. Велика літера вказує на внутрішню різьбу: H — без основного відхилення, G — з відхиленням під покриття. Цифра задає ступінь точності: 6H — основне поле кріпильної різьби, 7H і 8H — різьба загального призначення з більшим зазором. За ГОСТ 16925-93 мітчиками класу точності 2 нарізають різьбу 6H, класів 3 і 4 — 7H і 8H.

Переваги

• ✓Робоча частина: кобальтова швидкорізальна сталь Р6М5К5 (HSS-E)
• ✓Підбір і консультація за типорозміром перед відвантаженням
