Мультиметр цифровой YATO YT-73080, 500 В, 5 А, проверка транзисторов

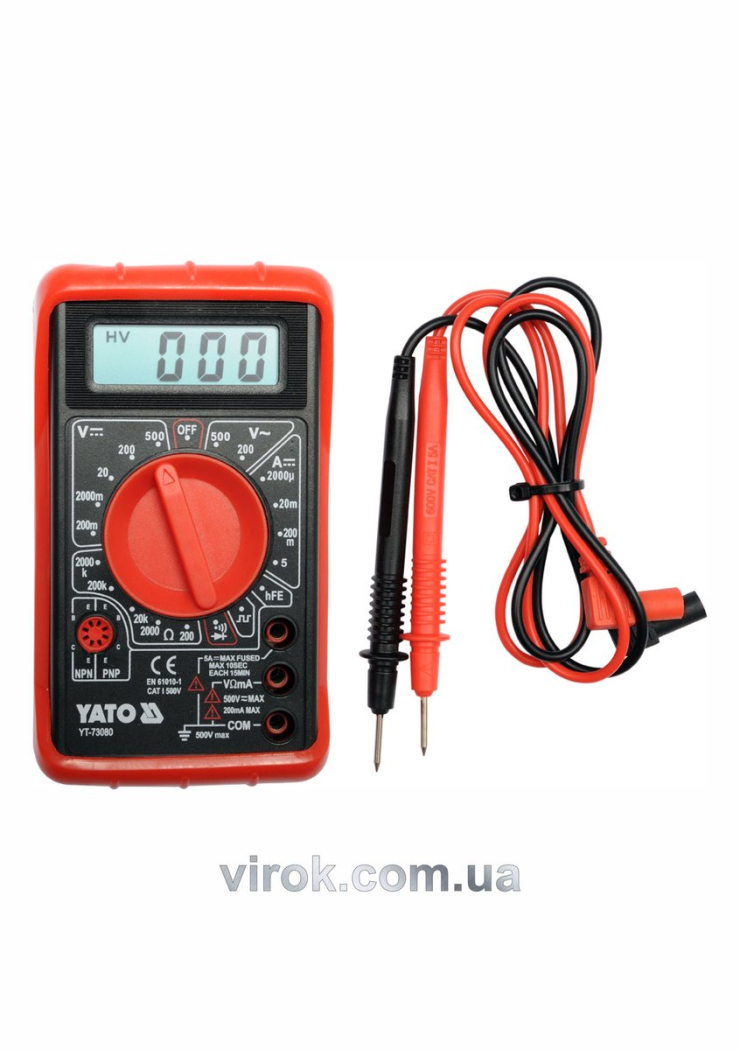

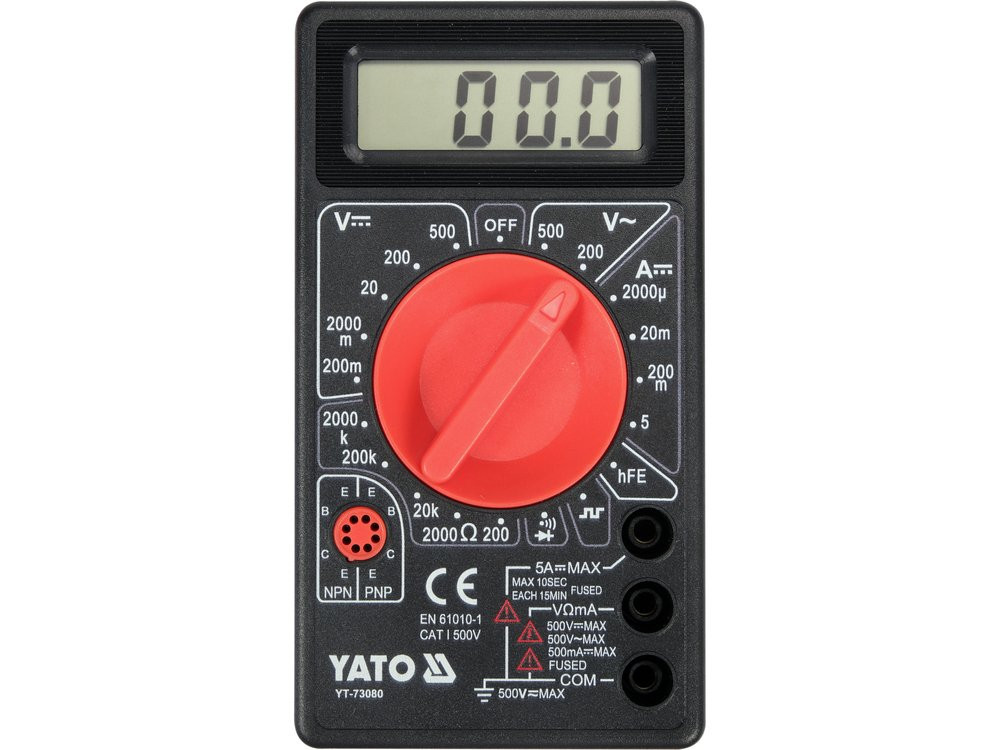

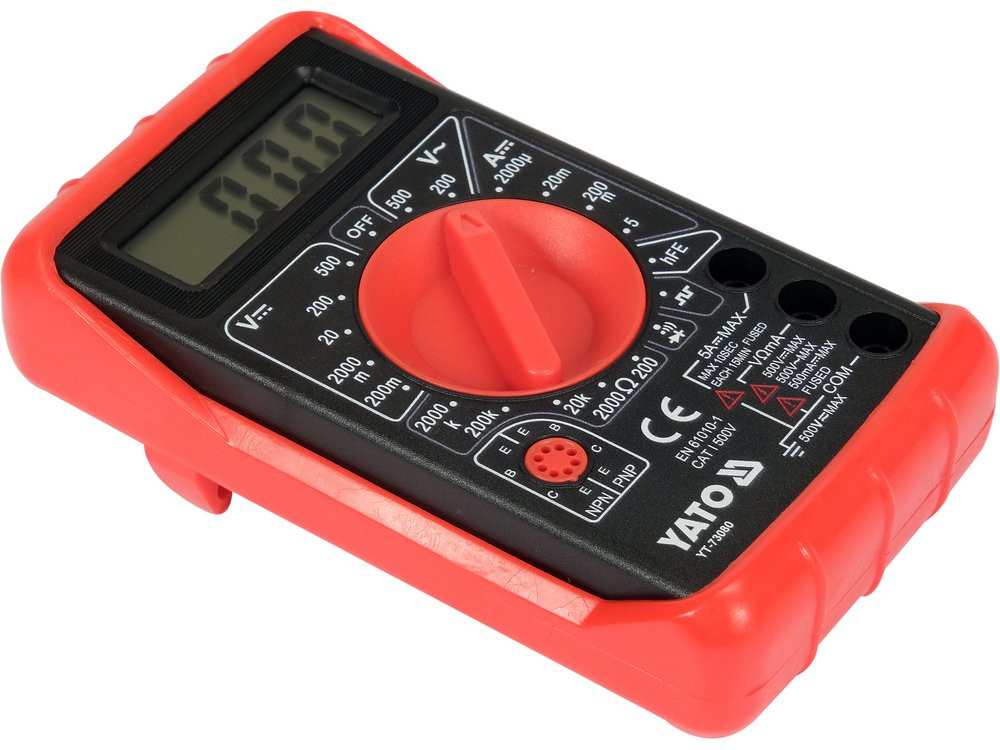

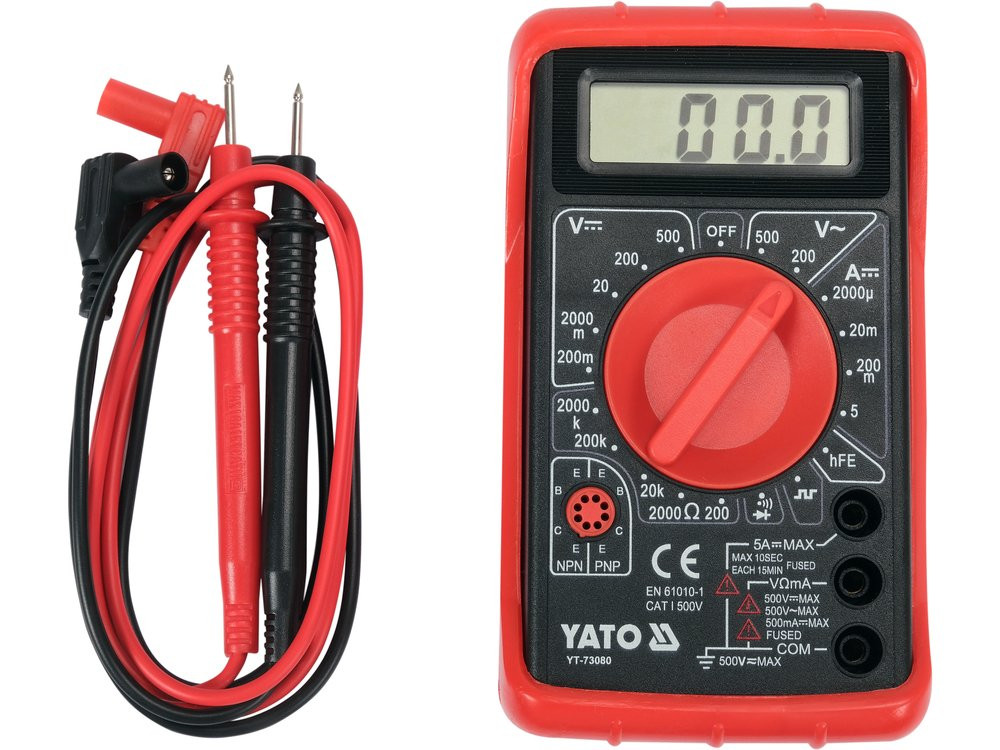

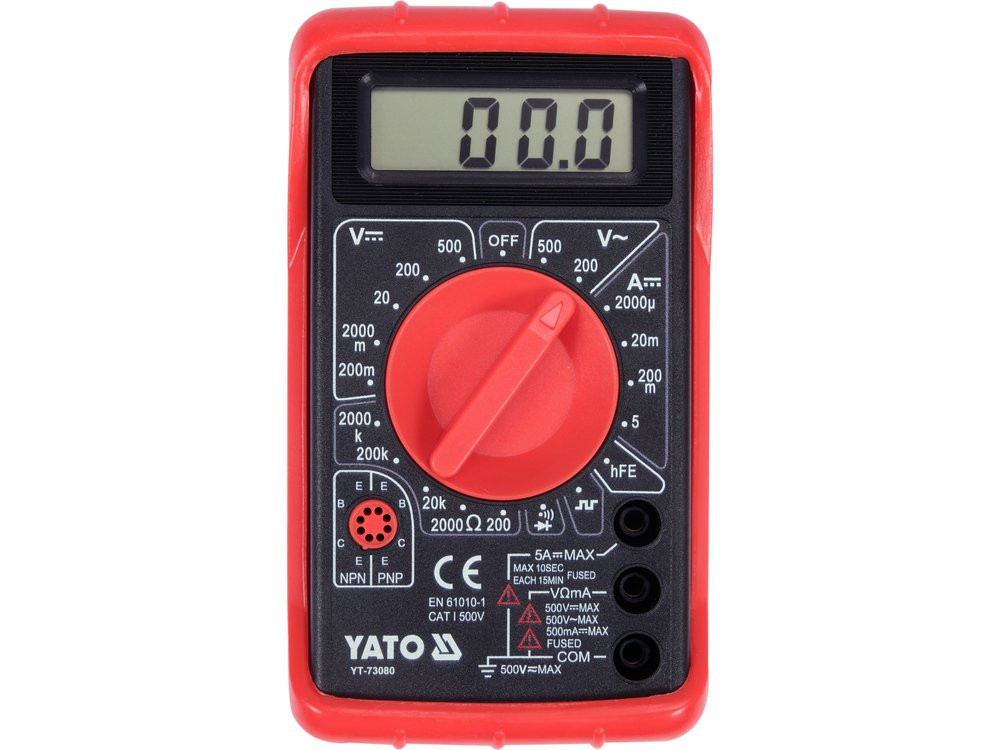

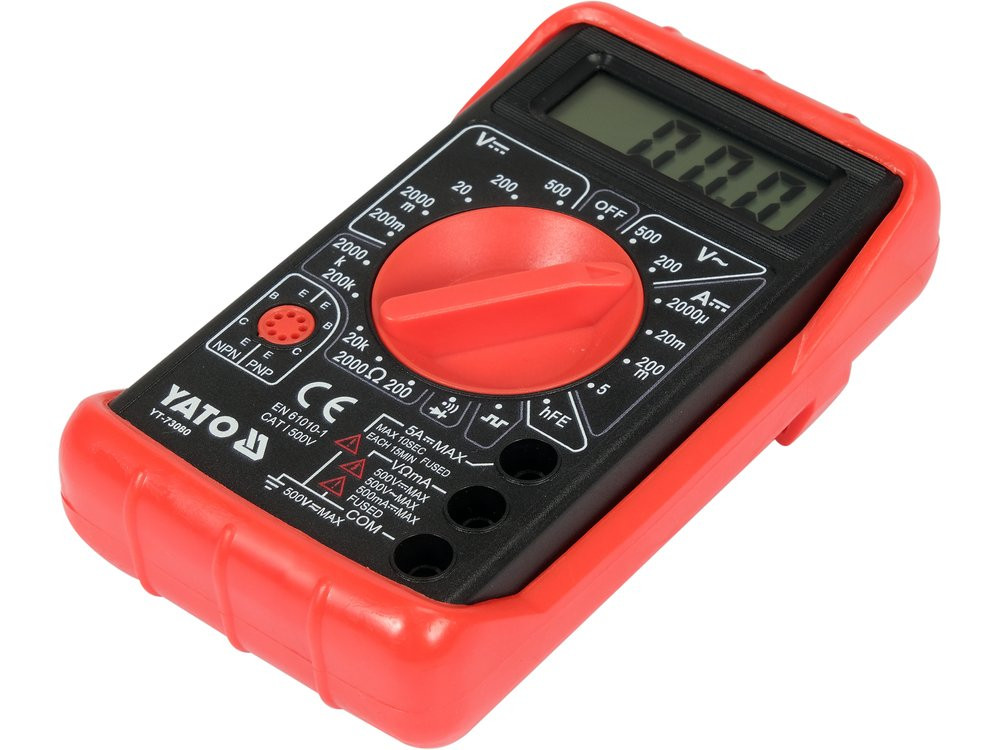

Мультиметр цифровой YATO YT-73080 собран по классической схеме с ручным переключателем пределов: напряжение до 500 В переменного и постоянного тока, постоянный ток до 5 А, сопротивление до 2 МОм и отдельное гнездо для проверки транзисторов hFE.

Назначение и область применения

Гнездо hFE — примета приборов, рассчитанных на ремонт электроники, а не только на проводку. В него вставляют биполярный транзистор структуры PNP или NPN и читают коэффициент передачи тока: по нему отличают исправный элемент от пробитого и подбирают пару транзисторов с близкими параметрами в выходной каскад.

Второе, чего нет у большинства соседних моделей ряда, — встроенный генератор. Сигнал с его выхода подают на вход проверяемого каскада и смотрят, доходит ли он до выхода: так ищут обрыв в звуковом тракте, не имея генератора отдельным прибором.

Характеристики

Переменное напряжение

0-500 В

Постоянное напряжение

0-500 В

Постоянный ток

0-5 А

Сопротивление

0-2 МОм

Проверка транзисторов hFE

PNP и NPN

Прозвонка цепи

0-30 Ом

Проверка диодов

есть

Генератор прямоугольного сигнала

50 Гц

Генератор синусоидального сигнала

размах 5 В

Дисплей

LCD, 1999 отсчетов

Частота обновления показаний

2-3 раза в секунду

Звуковой сигнал

есть

Питание

батарея 9 В типа 6F22

Корпус

ABS, 126×70×24 мм

Рабочая температура

0-40 °C

Масса

0,14 кг

Частые вопросы

Почему предел 500 В, а не 600 В, как у соседних моделей?
Так заявлено в характеристиках. Для сети 230 В и трехфазных 400 В запаса хватает, но прибор не подходит там, где ожидается напряжение выше пятисот вольт.

Чем ограничен канал тока?
Пятью амперами постоянного тока; канала переменного тока у модели нет. Нагрузку мощнее меряют клещами, а не разрывом цепи.

Что показывает hFE?
Коэффициент передачи тока биполярного транзистора. Нулевое или сильно заниженное значение обычно означает пробой или обрыв перехода.

Преимущества

• Отдельное гнездо hFE для биполярных транзисторов PNP и NPN
• Встроенный генератор сигнала для поиска обрыва в тракте
• Прозвонка до 30 Ом со звуком — порог не срабатывает на плохом контакте
• Питание от одной батареи 9 В типа 6F22
• Ручное переключение пределов: прибор не тратит время на автовыбор
