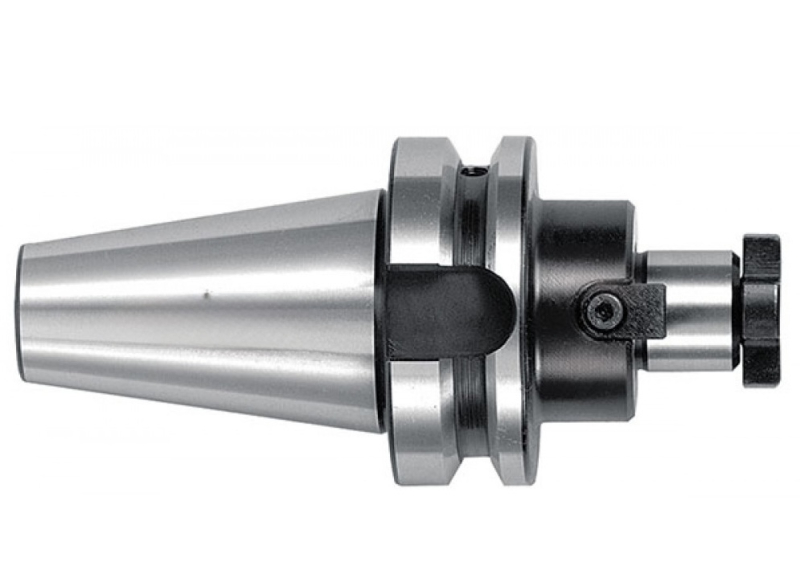

UAОправка для инструмента с ц/х хвостовиком 7:24 К40 d вн.=32 мм (исп. SK40). Оправка (хвостовик SK40). Связывает шпиндель станка и инструмент: хвостовик садится в конус шпинделя, а посадочная часть несет фрезу, головку или сверлильный патрон.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареОправка (хвостовик SK40). Связывает шпиндель станка и инструмент: хвостовик садится в конус шпинделя, а посадочная часть несет фрезу, головку или сверлильный патрон.
Где применяется
Оправка передает момент со шпинделя на инструмент и одновременно задает его положение по оси. Чем короче вылет и жестче оправка, тем меньше вибрация и выше стойкость инструмента; поэтому под тяжелое фрезерование берут силовые оправки, а под чистовую работу — прецизионные с малым биением. Штревель к оправке 7:24 подбирают под шпиндель станка, а не под оправку: у одного хвостовика есть несколько исполнений штревеля под разные захваты.
Характеристики
Изделие выполнено по международному стандарту присоединения; размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.
Что важно при подборе
Хвостовик SK40. Конус 7:24 по DIN 69871 (SK, ISO 7388-1): европейский стандарт хвостовика для станков с ЧПУ; посадка конуса совпадает с BT и CAT, а фланец и штревель — свои.
Частые вопросы
BT, SK и CAT — это одно и то же?
Конус 7:24 у них одинаковый, но фланец, штревель и канавка под захват разные. В шпиндель, рассчитанный на SK, хвостовик BT физически не встанет, поэтому тип берут строго по паспорту станка.
Как проверить биение оправки?
Индикатором на оправке в сборе с инструментом, на вылете, близком к рабочему. Паспортное биение относится к посадке оправки, а на инструменте суммируется с биением цанги и шпинделя.
Как хранить оснастку?
С защитой конуса и посадочных поверхностей, в футляре или стойке, слегка смазанной. Забоина на конусе — это биение всей сборки, которое не исправляется ничем, кроме перешлифовки.
Что дает эта позиция
Сопутствующие и соседние позиции
Как подобрать: конус шпинделя задает хвостовик, тип посадки инструмента — исполнение оправки (Weldon, цанга, торцовая фреза, сверлильный патрон), а характер обработки — силовую или прецизионную серию.
