UAОправка BT40 для насадной торцевой фрезы с посадочным отверстием 32 мм: длина 50 мм, фланец 78 мм, поясок 24 мм. Крепление винтом 2500-M16x26, биение 0,005 мм, масса 1,93 кг. Балансировка G 2.5 при 25 000 мин⁻¹, подвод СОЖ через центр.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

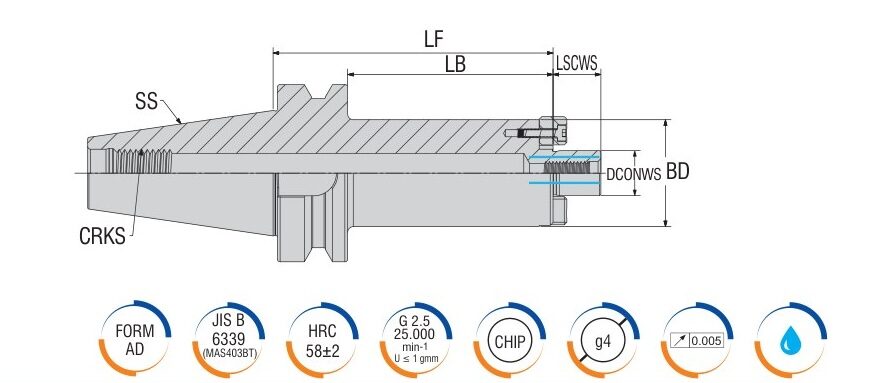

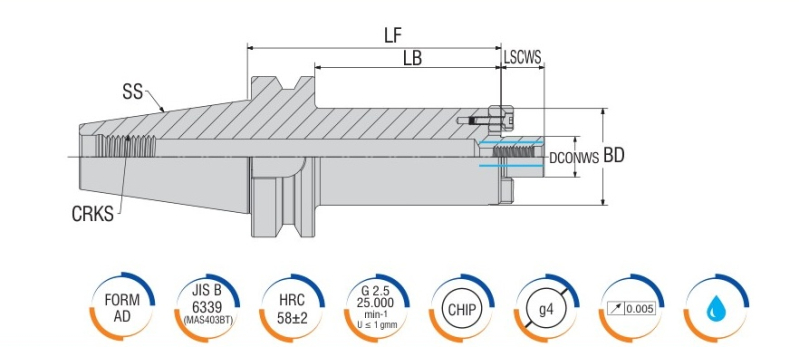

Задать вопрос о товареОправка BT40 ABT40-FM-32-050 — держатель насадной торцевой фрезы с посадочным отверстием Ø32 мм, длина от торца фланца 50 мм, диаметр фланца Ø78 мм. Конус 7/24 по JIS B 6339 (MAS 403 BT), форма AD с подводом СОЖ через центр, резьба штревеля M16. Фреза садится на поясок длиной 24 мм и центрируется по нему, крутящий момент передают торцевые шпонки.
Совместимость и подбор
Насадная торцевая фреза с отверстием Ø32 мм на шпинделе BT40, вылет 50 мм.
Назначение и область применения
Оправка ставит на шпиндель BT40 насадную торцевую фрезу с посадочным отверстием Ø32 мм — это типоразмер корпусных фрез диаметром примерно от 64 до 128 мм. Диаметр фрезы выбирают по ширине обрабатываемой плоскости, оправка при этом не меняется.
Длина 50 мм — расстояние от торца фланца до опорного торца фрезы. Короткое исполнение жестче и его берут под черновое торцевое фрезерование; длинное нужно, когда фреза должна дотянуться до плоскости в глубине корпусной детали.
Перед запуском серии биение проверяют собранным комплектом, а не отдельно оправкой: складываются погрешность гнезда шпинделя, посадки BT40 и самого инструмента. Индикатор ставят на вылете, где идет резание, и проворачивают шпиндель вручную; результат записывают в наладку, чтобы следующая сборка сравнивалась с ним.
Характеристики
Размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.
Что означает обозначение ABT40-FM-32-050
ABT40-FM-32-050 — код заказа AKKO: в нем записаны тип соединения, форма и главные размеры.
Точность и балансировка
Биение 0,005 мм замерено в посадочном гнезде оправки на контрольной оправке. На инструменте к этой величине добавляется погрешность самого инструмента, поэтому при чистовой обработке замер делают по режущей кромке.
Балансировка G 2.5 указана для 25 000 мин⁻¹. По ISO 1940-1 классу G 2.5 при массе 1,93 кг и такой частоте отвечает допустимый дисбаланс 1,84 г·мм; изготовитель держит не более 1 г·мм. На шпинделях до 12 000 мин⁻¹ запас по дисбалансу двукратный.
