Оправка прецизионная SK40 для насадных торцевых фрез ATB 40х50мм 0,005мм DIN69871 форма AD DEGERLI

Оправка прецизионная SK40 для насадных торцевых фрез ATB 40х50мм 0,005мм DIN69871 форма AD DEGERLI — оправка для насадных торцевых и дисковых фрез с хвостовиком SK40. Посадочный диаметр фрезы 40 мм, вылет A = 50 мм. Радиальное биение не более 0,005 мм. Масса 2,32 кг.

Совместимость и подбор

Задача — поставить насадную торцевую или дисковую фрезу с посадочным отверстием 40 мм на шпиндель SK40.

Посадка в шпиндель

SK40, стандарт DIN 69871 форма AD

Диаметр конуса у торца

44,45 мм

Резьба под штревель

M16

Зажимаемый инструмент

насадная фреза с отверстием 40 мм и торцевыми шпонками

Вылет A

50 мм

Взаимозаменяемость

посадочные размеры хвостовика нормированы стандартом, оправка встает в шпиндель любого изготовителя с тем же конусом

Назначение и область применения

Оправка передает крутящий момент через торцевые шпонки, а фреза притягивается центральным винтом. Схема применяется для торцевого фрезерования плоскостей и для дисковых фрез в пазовых операциях.

Хвостовик отбалансирован по классу G 6,3 на 15000 об/мин и шлифован по стандарту DIN 69871 форма AD; корпус из стали VN5 с твердостью 58-60 HRC.

Ряд вылетов внутри серии перекрывается: под одну и ту же операцию обычно годятся две соседние длины, и берут более короткую из тех, что дотягиваются до детали.

Исполнение по СОЖ здесь тип AD. При переходе на другой тип подвода меняется не оправка, а схема подачи на станке, поэтому исполнение проверяют до заказа.

Отношение вылета к диаметру корпуса здесь 1.2 (50 мм к 40 мм). Чем оно больше, тем раньше начинается отжим инструмента, поэтому вылет 50 мм берут только когда деталь не дает подойти корпусом ближе.

В серийном производстве оснастку собирают заранее и хранят в наборе на деталь: время смены инструмента на станке дороже стоимости второй оправки, и предварительный набор вылета окупается за первую же партию.

В ремонтном цехе с разнородной номенклатурой удобнее держать один конус на все станки и менять только рабочую часть: складской запас сокращается, а оснастка переставляется между станками без подгонки.

Характеристики

Тип оснастки

оправка для насадных торцевых фрез

Хвостовик

SK40 (конус 7:24)

Стандарт хвостовика

DIN 69871 форма AD

Форма отверстия СОЖ

тип AD

Посадочный диаметр фрезы d

40 мм (поле h6)

Вылет A

50 мм

Диаметр конуса d1

44,45 мм

Резьба под штревель

M16

Радиальное биение

не более 0,005 мм

Балансировка

G 6,3 при 15000 об/мин

Материал корпуса

VN5

Твердость

58-60 HRC

Масса

2,32 кг

Заказной код производителя

534040

Размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).

Тексты стандартов: ГОСТ 25827-93.

Размеры, вес и посадочные данные сверены с каталогом DEGERLI 2023, август 2026. Страница каталога B-12.

Что означает обозначение

SK40

SK — это конус 7:24 по DIN 69871, размер 40.

ATB 40

Диаметр посадочного пояска под насадную фрезу, поле h6.

форма AD

Исполнение фланца по подводу СОЖ: AD — подвод через фланец, A — подвод по центру, B — через оба канала.

534040

Заказной код DEGERLI: первые цифры — серия оправки, последние — типоразмер.

Балансировка и предельные обороты

Хвостовик этой серии отбалансирован по классу G 6,3 на 15000 об/мин — это верхняя частота, на которую рассчитан хвостовик; фактический предел задает самый слабый элемент сборки, обычно инструмент или цанга.

Класс балансировки

G 6,3

Расчетная частота вращения

15000 об/мин

Масса оправки

2,32 кг

Допустимый остаточный дисбаланс

9,3 г·мм

Смещение центра масс при этом дисбалансе

4 мкм

Дисбаланс посчитан по ISO 1940-1: U = G · 9549 · M / n = 6,3 · 9549 · 2,32 / 15000 = 9,3 г·мм. При работе на меньшей частоте допуск пропорционально растет.

Частые вопросы

Как передается крутящий момент? Через торцевые шпонки оправки, фреза притягивается центральным винтом. Момент не зависит от силы трения, поэтому схема держит тяжелое торцевое фрезерование.

Подойдет ли фреза другого производителя? Да, если посадочное отверстие 40 мм и расположение шпоночных пазов выполнены по тому же стандарту.

Нужен ли отдельный винт? Крепежный винт подбирается по посадочному диаметру 40 мм; уточните наличие при заказе.

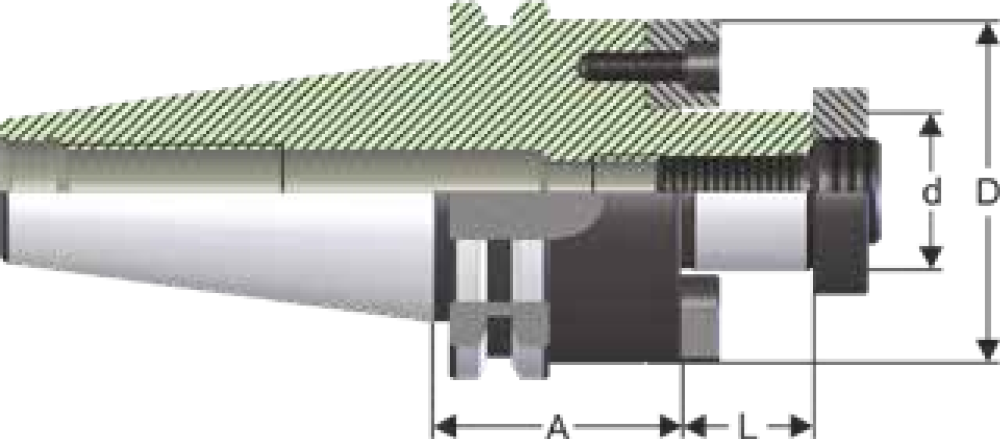

Чем вылет A отличается от общей длины? A отсчитывается от базового торца фланца до торца оправки: это то, что реально уходит в рабочую зону. Общая длина включает еще конус и в подборе не участвует.

Что проверить при получении? Чистоту конуса и торца, отсутствие забоин, и биение по контрольной оправке. Заявленный предел — 0,005 мм; измерение делают на чистом конусе шпинделя.

Преимущества

• ✓ Корпус из стали VN5, твердость 58-60 HRC
• ✓ Радиальное биение не более 0,005 мм
• ✓ Балансировка G 6,3 на 15000 об/мин
• ✓ Подвод СОЖ исполнения AD
• ✓ Масса 2,32 кг подтверждена каталогом производителя, страница B-12
