UAЦанговый патрон с хвостовиком BT50 под цанги OZ, диапазон зажима 3–32 мм, вылет 90 мм, диаметр гайки 72 мм. Сталь VN5, твердость 58-60 HRC. Заказной код 906875. Тип оснастки патрон цанговый OZ, хвостовик BT50 (конус 7:24).
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

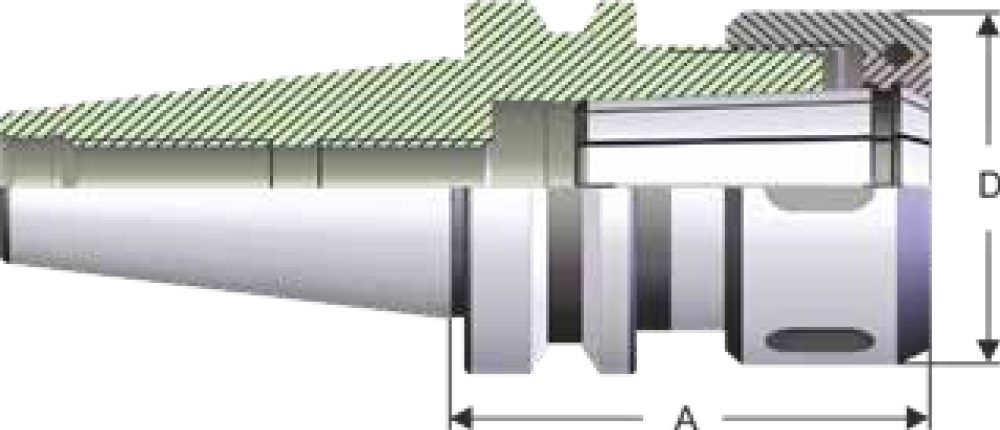

Задать вопрос о товареПатрон цанговый BT 50 72х90мм с цангами OZ 3-32мм MAS 403 BT форма AD DEGERLI — цанговый патрон под цанги OZ по DIN 6388 с хвостовиком BT50. Зажимает инструмент диаметром 3–32 мм через цанги OZ, вылет A = 90 мм, диаметр гайки D = 72 мм.
Совместимость и подбор
Задача — зажать инструмент с цилиндрическим хвостовиком в шпинделе BT50.
Назначение и область применения
Патрон рассчитан на цанги OZ по DIN 6388 с диапазоном 3–32 мм.
Хвостовик отбалансирован по классу G 6,3 на 15000 об/мин и шлифован по стандарту JIS B 6339 (MAS 403 BT); корпус из стали VN5 с твердостью 58-60 HRC.
Оснастка одного конуса взаимозаменяема между станками цеха, поэтому запас держат по конусу и вылету, а не по станку.
Резьба под штревель M24: штревель подбирается не по конусу, а по стандарту станка. Один и тот же конус BT50 встречается с разными углами головки штревеля, поэтому старый штревель со снятой оправки надо сверить перед заказом.
При выборке глубоких карманов вылет становится главным ограничением: удвоение вылета снижает жесткость примерно на порядок, поэтому глубину набирают ступенями и меняют оправку на более длинную только на последних проходах.
Характеристики
Размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.
Что означает обозначение
Частые вопросы
Какие цанги нужны к этому патрону? Цанги OZ с диапазоном зажима 3–32 мм. Каждая цанга перекрывает 1 мм, поэтому под хвостовик 32 мм берется цанга с верхней границей 32 мм.
Входит ли гайка в комплект? Комплектацию уточняйте у менеджера при заказе: гайка и ключ идут отдельными позициями и подобраны в блоке сопутствующих товаров.
Можно ли зажать хвостовик меньше нижней границы? Нет. Ниже 3 мм цанга этого номера не сжимается до нужного диаметра, нужен патрон под меньший типоразмер цанги.
Чем вылет A отличается от общей длины? A отсчитывается от базового торца фланца до торца оправки: это то, что реально уходит в рабочую зону. Общая длина включает еще конус и в подборе не участвует.
Нужна ли балансировка после установки инструмента? Сборка балансируется как целое. Хвостовик отбалансирован на заводе, но вылетевший из центра инструмент и несимметричная гайка добавляют свой дисбаланс, который на высоких оборотах становится заметным.
Преимущества
Сопутствующие товары
Соседние типоразмеры
Весь раздел — Патроны цанговые с хвостовиком 7:24: там собраны все хвостовики и вылеты этой серии.
