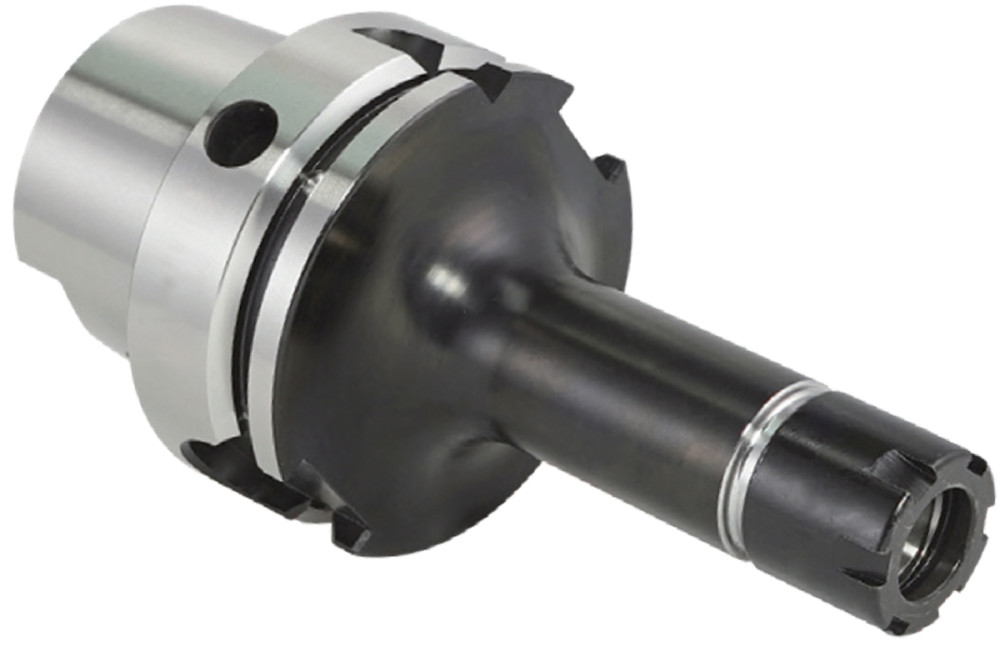

UAЦанговый патрон HSK-A 63 с вылетом 100 мм и корпусом 16 мм под цанги ER11A на диаметры 1-7 мм. Стандарт хвостовика DIN 69893-1, зажимная гайка M14x0,75 в комплекте. Цанги заказываются отдельно, диапазон закрывается набором типоразмеров.
Менеджер пришлёт цену и срок — обычно в течение рабочего дня.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареЦанговый патрон HSK-A63 на цанги ER11A 1–7 мм по DIN 69893-1 (ISO 12164). Наружный диаметр 16 мм, вылет 100 мм, зажимная гайка M14x0,75. Держит инструмент с цилиндрическим хвостовиком в этом диапазоне без переходных втулок.
Совместимость и подбор
Патрон ставится в шпиндель с посадкой DIN 69893-1 (ISO 12164) и принимает цанги ER11A.
Вылет 100 мм: рабочая середина линейки. Хватает, чтобы дотянуться в карман средней глубины, и жесткость еще не просела настолько, чтобы ограничивать подачу.
Назначение и область применения
Цанговый патрон держит инструмент с цилиндрическим хвостовиком: концевые фрезы, сверла, зенкеры, развертки, оправки. Обжим идет по всей длине посадки, поэтому биение ниже, чем у сверлильного патрона, а жесткость выше, чем у переходной втулки с лыской.
HSK держит инструмент двумя поверхностями сразу: коротким конусом и торцом фланца. На высоких оборотах это дает повторяемость установки в микронах и не разжимается от центробежной силы, в отличие от конуса 7:24.
Практика применения
Система ER11 по DIN 6499: наибольший зажимаемый диаметр 7 мм, длина цанги 18 мм.
Характеристики
Размеры сверены с каталогами Gurkan 2023 и 2026, август 2026.
Что означает обозначение HSK-A63 16x100 ER11A
Частые вопросы
Преимущества
Сопутствующие товары
Соседние исполнения
Другие патроны и цанги собраны в разделе Патроны цанговые и цанги.
