Цанговый патрон с хвостовиком BT40 под цанги ER16UM, диапазон зажима 2–10 мм, вылет 63 мм, диаметр гайки 32 мм. Сталь VN5, твердость 58-60 HRC. Заказной код 311426 d32 ER16UM. Радиальное биение до 0,005 мм.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

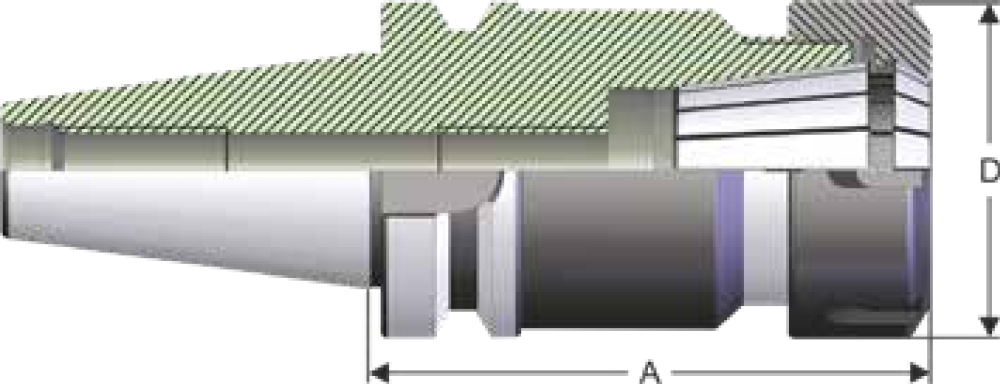

Патрон цанговый прецизионный BT40 32х63мм 0,005мм к цангам ER16UM 2-10мм MAS 403 BT форма AD DEGERLI — цанговый патрон под цанги ER по DIN 6499 с хвостовиком BT40. Зажимает инструмент диаметром 2–10 мм через цанги ER16UM, вылет A = 63 мм, диаметр гайки D = 32 мм. Радиальное биение не более 0,005 мм.
Совместимость и подбор
Задача — зажать фрезу или сверло с цилиндрическим хвостовиком в шпинделе BT40.
Назначение и область применения
Патрон работает на фрезерных станках с ЧПУ и обрабатывающих центрах. Цанга ER стягивается гайкой по конусу 8°, поэтому один патрон закрывает весь ряд диаметров хвостовика от 2 до 10 мм: под каждый диаметр ставится своя цанга. Такая схема удобна там, где номенклатура инструмента меняется от партии к партии, а держать по оправке на каждый диаметр невыгодно.
Хвостовик отбалансирован по классу G 6,3 на 15000 об/мин и шлифован по стандарту JIS B 6339 (MAS 403 BT); корпус из стали VN5 с твердостью 58-60 HRC.
Ряд вылетов внутри серии перекрывается: под одну и ту же операцию обычно годятся две соседние длины, и берут более короткую из тех, что дотягиваются до детали.
Заявленное биение 0,005 мм относится к новой оправке на эталонном конусе. На станке к нему добавляется биение шпинделя и загрязнение конуса, поэтому фактическое биение измеряют индикатором по контрольной оправке.
Исполнение по СОЖ здесь тип AD. При переходе на другой тип подвода меняется не оправка, а схема подачи на станке, поэтому исполнение проверяют до заказа.
В цехе с алюминиевыми корпусными деталями такая сборка ходит на высоких оборотах: стружка длинная, ее выносит подача СОЖ, а нагрев инструмента заметно ниже, чем на стали. Ограничение приходит от шпинделя и от дисбаланса, а не от оснастки.
На нержавеющих и жаропрочных сплавах сборка нагружена вибрацией: материал наклепывается, подача снижается, а любой люфт в зажиме вылезает волной на обработанной поверхности. Здесь выигрывает короткая жесткая сборка.
Практика применения
Система ER16 по DIN 6499: наибольший зажимаемый диаметр 10 мм, длина цанги 27,5 мм.
Характеристики
Размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.
Что означает обозначение
Частые вопросы
Какие цанги нужны к этому патрону? Цанги ER16UM с диапазоном зажима 2–10 мм. Каждая цанга перекрывает 1 мм, поэтому под хвостовик 10 мм берется цанга с верхней границей 10 мм.
Входит ли гайка в комплект? Комплектацию уточняйте у менеджера при заказе: гайка и ключ идут отдельными позициями и подобраны в блоке сопутствующих товаров.
Можно ли зажать хвостовик меньше нижней границы? Нет. Ниже 2 мм цанга этого номера не сжимается до нужного диаметра, нужен патрон под меньший типоразмер цанги.
Как хранить оправку между сменами? В вертикальной стойке или в гнезде тележки, конусом вверх и без контакта с металлом. Забоина на конусе поднимает биение сильнее, чем износ рабочей части.
Встанет ли оправка в станок другого производителя? Да, если конус шпинделя выполнен по тому же стандарту — JIS B 6339 (MAS 403 BT). Посадочные размеры конуса нормированы, разница между изготовителями только в штревеле и в подводе СОЖ.
Преимущества
Сопутствующие товары
Соседние типоразмеры
Весь раздел — Патроны цанговые с хвостовиком 7:24: там собраны все хвостовики и вылеты этой серии.
