Цанговый патрон с хвостовиком HSK-A63 под цанги ER32, диапазон зажима 2–20 мм, вылет 130 мм, диаметр гайки 50 мм. Сталь VN5, твердость 58-60 HRC. Масса 1,83 кг. Заказной код 813470.
Отправка по всей Украине транспортной компанией «Новая Почта», с понедельника по пятницу.
Заказ, оформленный и оплаченный до 15:00, передаём в доставку в тот же день. Оформленный позже - на следующий рабочий день.
Доставку оплачивает получатель по тарифам «Новой Почты» Точная сумма зависит от веса, габаритов и отделения.
Оплата в «Сплав Харьков» - все расчёты в гривнах.
Цена, указанная на странице товара, - розничная и окончательная для покупателя-физлица. Дополнительные сборы к ней не добавляются.
Способы оплаты
Расчёт по счёту для юрлиц и ФОП
Для организаций действует отдельный порядок расчётов - с НДС или без НДС. Укажите код ЕГРПОУ при оформлении заказа, и менеджер выставит счёт с окончательной суммой: вы увидите её до оплаты. Физическое лицо также может оплатить счёт в банке или отделении.
Минимальная сумма заказа - 300 грн.

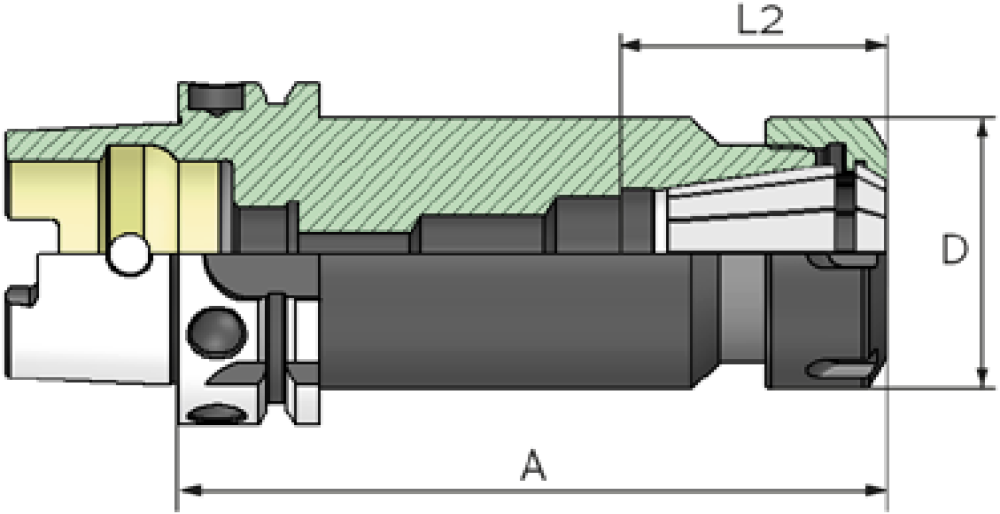

Патрон цанговый прецизионный HSK-A 63 50х130мм 0,005мм к цангам ER32 2-20мм DIN69893-1 форма AD DEGERLI — цанговый патрон под цанги ER по DIN 6499 с хвостовиком HSK-A63. Зажимает инструмент диаметром 2–20 мм через цанги ER32, вылет A = 130 мм, диаметр гайки D = 50 мм. Радиальное биение не более 0,005 мм. Масса 1,83 кг.
Совместимость и подбор
Задача — зажать фрезу или сверло с цилиндрическим хвостовиком в шпинделе HSK-A63.
Назначение и область применения
Патрон работает на фрезерных станках с ЧПУ и обрабатывающих центрах. Цанга ER стягивается гайкой по конусу 8°, поэтому один патрон закрывает весь ряд диаметров хвостовика от 2 до 20 мм: под каждый диаметр ставится своя цанга. Такая схема удобна там, где номенклатура инструмента меняется от партии к партии, а держать по оправке на каждый диаметр невыгодно.
Хвостовик отбалансирован по классу G 2,5 на 25000 об/мин и шлифован по стандарту DIN 69893-1 (ISO 12164); корпус из стали VN5 с твердостью 58-60 HRC.
Сборку выгоднее собрать один раз и держать в тележке готовой: повторный набор вылета после каждой смены инструмента съедает больше времени, чем стоит вторая оправка.
Исполнение по СОЖ здесь тип AD. При переходе на другой тип подвода меняется не оправка, а схема подачи на станке, поэтому исполнение проверяют до заказа.
В ремонтном цехе с разнородной номенклатурой удобнее держать один конус на все станки и менять только рабочую часть: складской запас сокращается, а оснастка переставляется между станками без подгонки.
В серийном производстве оснастку собирают заранее и хранят в наборе на деталь: время смены инструмента на станке дороже стоимости второй оправки, и предварительный набор вылета окупается за первую же партию.
Практика применения
Гайка со встроенным подшипником снижает трение при затяжке и дает больший зажим при том же усилии на ключе. Система ER32 по DIN 6499: наибольший зажимаемый диаметр 20 мм, длина цанги 40 мм.
Характеристики
Размеры, вес и посадочные данные сверены с каталогом DEGERLI 2023, август 2026. Страница каталога A-05.
Что означает обозначение
Балансировка и предельные обороты
Хвостовик этой серии отбалансирован по классу G 2,5 на 25000 об/мин — это верхняя частота, на которую рассчитан хвостовик; фактический предел задает самый слабый элемент сборки, обычно инструмент или цанга.
Дисбаланс посчитан по ISO 1940-1: U = G · 9549 · M / n = 2,5 · 9549 · 1,83 / 25000 = 1,7 г·мм. При работе на меньшей частоте допуск пропорционально растет.
Частые вопросы
Какие цанги нужны к этому патрону? Цанги ER32 с диапазоном зажима 2–20 мм. Каждая цанга перекрывает 1 мм, поэтому под хвостовик 20 мм берется цанга с верхней границей 20 мм.
Входит ли гайка в комплект? Комплектацию уточняйте у менеджера при заказе: гайка и ключ идут отдельными позициями и подобраны в блоке сопутствующих товаров.
Можно ли зажать хвостовик меньше нижней границы? Нет. Ниже 2 мм цанга этого номера не сжимается до нужного диаметра, нужен патрон под меньший типоразмер цанги.
Что проверить при получении? Чистоту конуса и торца, отсутствие забоин, и биение по контрольной оправке. Заявленный предел — 0,005 мм; измерение делают на чистом конусе шпинделя.
Как хранить оправку между сменами? В вертикальной стойке или в гнезде тележки, конусом вверх и без контакта с металлом. Забоина на конусе поднимает биение сильнее, чем износ рабочей части.
Преимущества
Сопутствующие товары
Соседние типоразмеры
Весь раздел — Патроны цанговые с хвостовиком 7:24: там собраны все хвостовики и вылеты этой серии.
