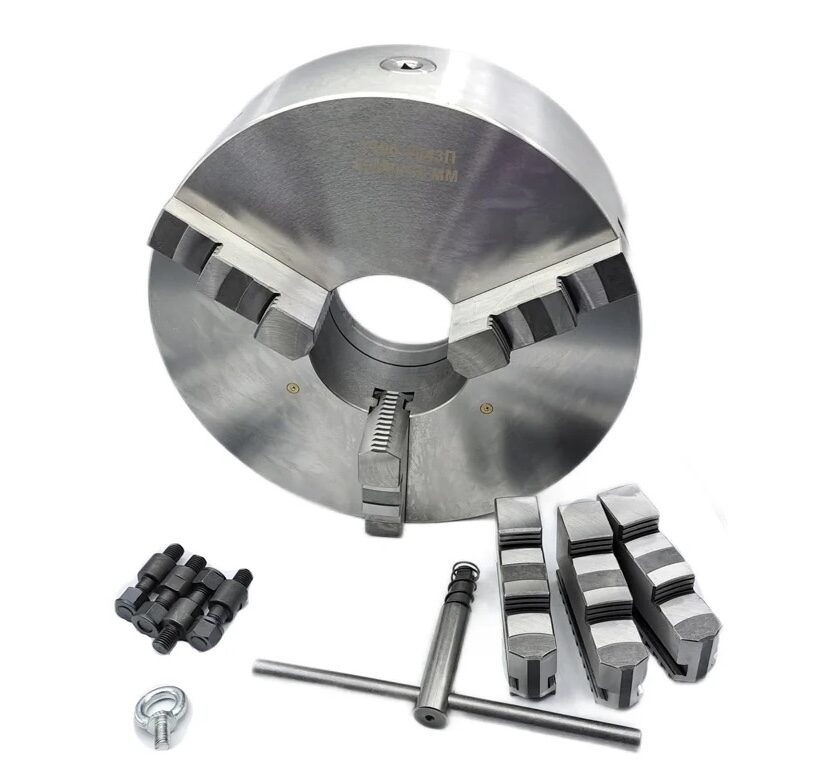

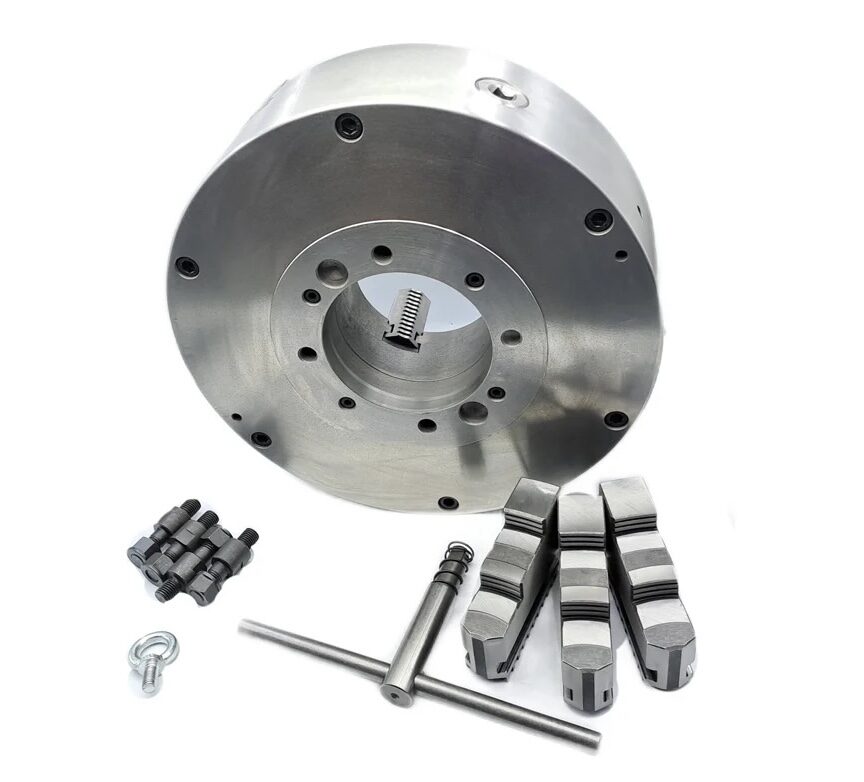

Токарний патрон 400 мм, трикулачковий самоцентрувальний, модель К11-400/C8. Кріплення на верстат — форма C — шпильки з гайками через поворотну шайбу, кінець шпинделя №8. Затиск прямими кулачками 15–210 мм, зворотними 120–400 мм. Наскрізний отвір 138 мм.
Патрон добирають за кінцем шпинделя верстата і за діаметром заготовки. У цієї моделі кінець шпинделя №8, найбільший діаметр у зворотних кулачках 400 мм.
Спірально-рейковий патрон 400 мм — основне оснащення універсального токарного верстата. Усі кулачки сходяться до центру одночасно від одного ключа, тому круглий пруток, трубу або попередньо оброблену деталь ставлять без вивіряння.
Прямими кулачками беруть заготовку 15–210 мм за зовнішню поверхню, врозпір — деталь 120–400 мм зсередини, зворотними кулачками — 120–400 мм. Перестановка кулачків із прямих на зворотні займає кілька хвилин і не потребує розбирання корпусу.
К11-400/C8 — це запис виробника, у якому закладено типорозмір, тип кулачків і спосіб кріплення на верстат.
У каталозі позиція додатково позначена шифром 7100-0043П за ГОСТ 2675-80: патрон типу 2 — з кріпленням на фланцевий кінець шпинделя під поворотну шайбу за ГОСТ 12593-72, виконання 1 — із суцільними кулачками, умовний розмір кінця шпинделя 8. Клас точності П — підвищений. Приєднувальні розміри виробника відрізняються від таблиць стандарту, тому патрон є аналогом за шифром, а розміри для добору фланця беріть із характеристик вище.
Розміри кінця шпинделя нормує ГОСТ 2675-80 (таблиця 3), вони однакові в усіх виробників — за ними й перевіряється, чи сяде патрон на верстат.
| Параметр | Корпус QT (чавун) | Корпус G (сталь) |
|---|---|---|
| Максимальне зусилля затиску | 65 кН | 65 кН |
| Гранична частота обертання | 1200 об/хв | 1500 об/хв |
| Максимальний момент на ключі | 500 Н·м | 500 Н·м |
Значення граничні, а не робочі. Зі зростанням обертів відцентрова сила відтискає кулачки, і фактичне зусилля падає: на 1200 об/хв від паспортних 65 кН залишається помітно менше. Робочу частоту обирають за режимом різання, а не за цим рядком. Подовжувати ключ трубою не можна — момент вищий за 500 Н·м ламає спіраль.
Інші позиції розділу — у каталозі Патрони токарні.
Як дібрати. Спершу кінець шпинделя: форма кріплення і номер мають збігтися з паспортом верстата, інакше потрібен перехідний фланець. Потім діаметр деталі — він має потрапляти в середину ходу кулачків, а не в край. Для цього патрона робоча середина — близько 112 мм прямими і близько 260 мм зворотними. Третім пунктом — наскрізний отвір: пруток має проходити і крізь патрон, і крізь шпиндель верстата.
