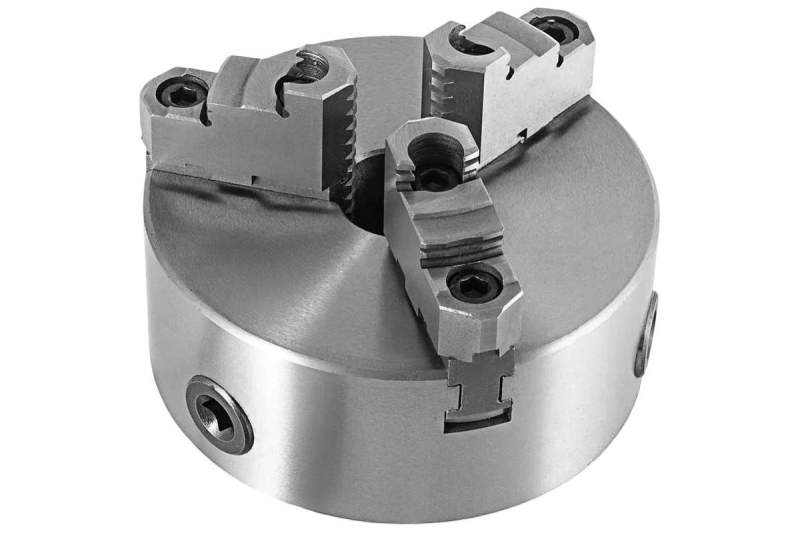

Патрон токарный ф500 3-х кул. 7100-0018 (К11-500D) со сборными (универсальными) кулачками PREMIO

Патрон токарный 3-кулачковый самоцентрирующий спирально-реечный, диаметр 500 мм. Зажим прямыми 25–280 мм, обратными 150–500 мм. Сквозное отверстие 210 мм, крепление: планшайба. В комплекте прямые и обратные каленые кулачки, ключ, паспорт.

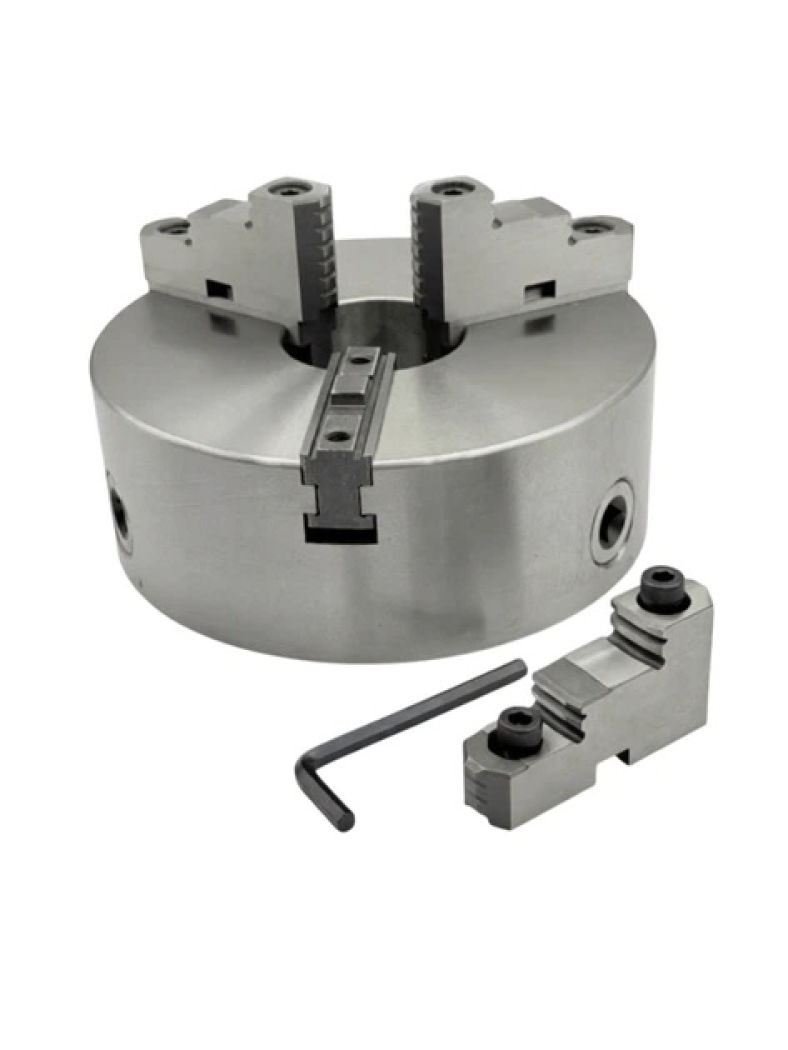

Патрон токарний ф500 3-х кулачковий 7100-0018 (К11-500D) зі збірними
(універсальними) кулачками PREMIO

84082 ₴

Цена без НДС · Безнал с НДС 100 899 ₴

Под заказ — срок уточним при подтверждении

Артикул: SP-55126
Производитель: PREMIO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Практика применения

Токарный патрон — та часть станка, которая напрямую определяет соосность заготовки. Самоцентрирующий трехкулачковый зажимает круглые и шестигранные детали одним ключом, четырехкулачковый с независимыми кулачками выверяет несимметричные заготовки по индикатору. Биение патрона проверяют по контрольной оправке в кулачках, а не по наружному диаметру корпуса.

Патрон токарный 500 мм 3-кулачковый со сборными кулачками PREMIO, обозначение по ГОСТ 2675-80 – 7100-0018, серия К11-500D. Самоцентрирующий спирально-реечный патрон. В комплекте – сборные (универсальные) кулачки: один комплект вместо прямых и обратных. Все кулачки каленые. Корпус из высокопрочного чугуна (QT). Максимальное усилие зажима 72 кН, предельная частота вращения 1000 об/мин. Крепление – тип 1, исполнение 2 – с центрирующим пояском, крепление через промежуточный фланец по ГОСТ 3889-80. PREMIO – собственная торговая марка компании «Сплав», вся линейка доступна к заказу.

Ключевые параметры

Диаметр патрона 500 мм Число кулачков 3 Тип кулачков Универсальные Скв. отверстие 210 мм Зажим прямыми 25–280 мм Зажим обратными 150–500 мм Усилие зажима 72 кН Об/мин max 1000 Момент на ключе 630 Н·м Биение патрона 0,080 мм Крепление Планшайба Обозначение 7100-0018 Серия К11-500D

Полные технические характеристики

Модель: PREMIO К11-500D (7100-0018)
Тип патрона: Трехкулачковый, самоцентрирующий спирально-реечный, с ручным приводом
Число кулачков: 3
Тип кулачков: Сборные (универсальные): базовый + верхний переставной, каленые

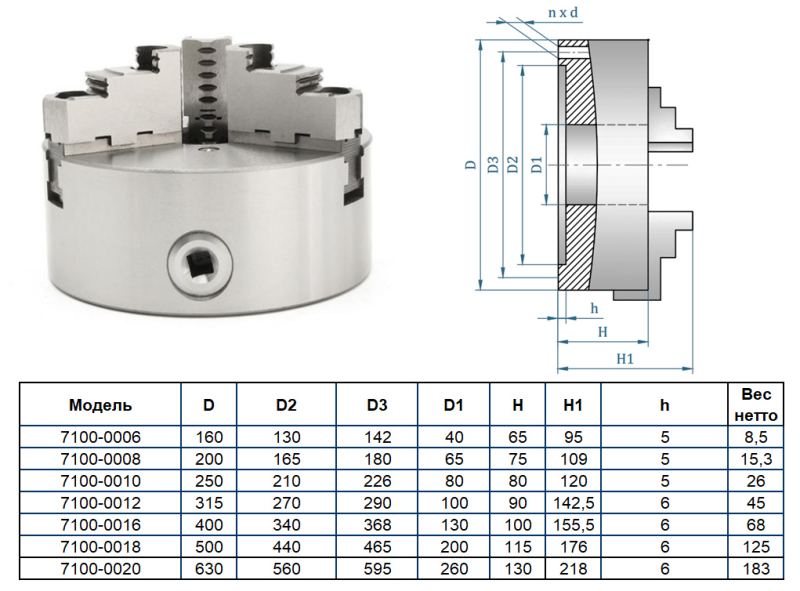

Наружный диаметр D: 500 мм
Диаметр сквозного отверстия: 210 мм
Диаметр присоединительного пояска D1: 440 мм
Диаметр расположения крепежных отверстий D2: 465 мм
Крепежные отверстия: 6×M16
Высота корпуса H: 115 мм
Диапазон зажима прямыми кулачками: 25–280 мм
Диапазон зажима в распор: 150–500 мм
Диапазон зажима обратными кулачками: 150–500 мм
Макс. усилие зажима: 72 кН
Макс. частота вращения: 1000 об/мин
Макс. момент на ключе: 630 Н·м
Материал корпуса: Высокопрочный чугун (QT)
Кулачки: шаг гребенки: 12 мм
Кулачки: ширина: 45 мм
Кулачки: ширина паза: 16 мм
Тип крепления на станок: Тип 1, исполнение 2 – с центрирующим пояском, крепление через промежуточный фланец по ГОСТ 3889-80
Состояние: Новый

Крепление на планшайбу

Это исполнение: тип 1, исполнение 2 – с центрирующим пояском, крепление через промежуточный фланец по ГОСТ 3889-80.

Патрон крепится через промежуточную плиту (планшайбу): плита протачивается под конец шпинделя вашего станка, патрон садится на ее поясок и стягивается болтами. В обиходе это называют «посадка на планшайбу».

Подходит практически к любому станку – меняется фланец, не патрон.
При смене станка патрон остается, нужен только новый фланец.
Вылет чуть больше, чем у конусного крепления.

Не уверены в типе конца шпинделя – сообщите модель станка, подберем исполнение.

Точностные характеристики (Ø 500 мм)

Радиальное биение патрона: 0,080 мм
Торцевое биение патрона: 0,080 мм
Радиальное биение контрольной оправки (вылет 100 мм): 0,160 мм
Радиальное биение контрольного кольца: 0,125 мм
Торцевое биение контрольного кольца: 0,080 мм

Данные паспорта изделия. Значения – предельно допустимые для нового патрона.

Комплектация

Патрон токарный в сборе с базовыми кулачками
Комплект каленых накладных кулачков
Ключ к патрону
Комплект крепежных элементов
Паспорт на изделие

Сменные и запасные кулачки

Кулачки этого патрона: шаг гребенки 12 мм, ширина 45 мм, паз 16 мм. По этим размерам подбираются сменные кулачки – должны совпасть все три.

Кулачки сборные (универсальные) к патрону 500 мм

Патрон токарный ф500 3-х кул. 7100-0018 (К11-500D) со сборными (универсальными) кулачками PREMIO временно отсутствует на складе. Уточните сроки поставки и наличие аналогов: +38 (067) 579-89-30 (ПН-ПТ 10:00-18:00), info@splav.kharkov.ua, Viber / Telegram
