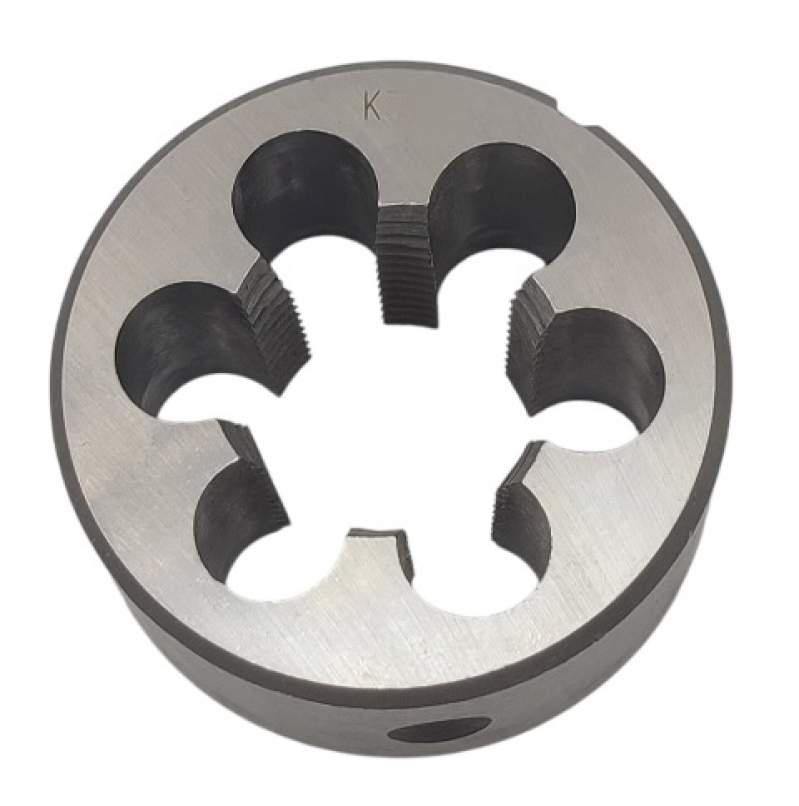

Плашка K 1/8" 2684-0002

Плашка круглая K 1/8″ — резьбонарезной инструмент для нарезания наружной конической резьбы на трубах, штуцерах и фитингах с герметизацией по резьбе. Резьба: дюймовая коническая резьба, профиль 60°, конусность 1:16, ГОСТ 6111-52.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

K 1/8″

Плашкодержатель

30 мм × 12 мм

Назначение и область применения

Плашка формирует полный профиль резьбы за один рабочий ход: заборная часть с срезанными витками распределяет нагрузку врезания, калибрующая — окончательно оформляет профиль, а стружечные отверстия отводят стружку и подают смазку в зону резания. Коническая резьба уплотняется по виткам за счет натяга металл-по-металлу, поэтому глубина навинчивания задает герметичность соединения — плашка нарезает резьбу с нормируемой конусностью 1:16. Изготавливается из легированной инструментальной (9ХС) либо быстрорежущей стали — материал указывается на торце плашки.

Ручное нарезание в плашкодержателе ⌀30 мм или машинное — в резьбонарезных патронах. Резьба под уплотнение металл-по-металлу: гидравлика, пневматика, топливные и газовые магистрали. Работа со смазкой (масло, эмульсия) с периодическим реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Плашка круглая

Резьба

K 1/8″ — дюймовая коническая резьба, профиль 60°, конусность 1:16, ГОСТ 6111-52

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

27

Наружный диаметр плашки D

30 мм

Высота (толщина) плашки

12 мм

Шифр по ГОСТ

2684-0002 (праворежущая)

Материал

легированная инструментальная сталь 9ХС

Стандарт на плашку

ГОСТ 6228-80

Что означает обозначение «K 1/8" 2684-0002»

2684-0002

обозначение типоразмера по ГОСТ

Частые вопросы

Какой плашкодержатель подойдет?

С посадочным гнездом 30 мм на высоту 12 мм — фиксация стопорными винтами по боковым углублениям корпуса.

Преимущества

• ✓Габариты по ГОСТ 6228-80 — встает в стандартные плашкодержатели
• ✓Материал: легированная инструментальная сталь 9ХС
• ✓Резьба формируется в размер за один рабочий ход
• ✓Подбор по шифру ГОСТ или образцу перед отгрузкой
