Плашка М9х1.5 Р6М5К5 ГОСТ 9740-71

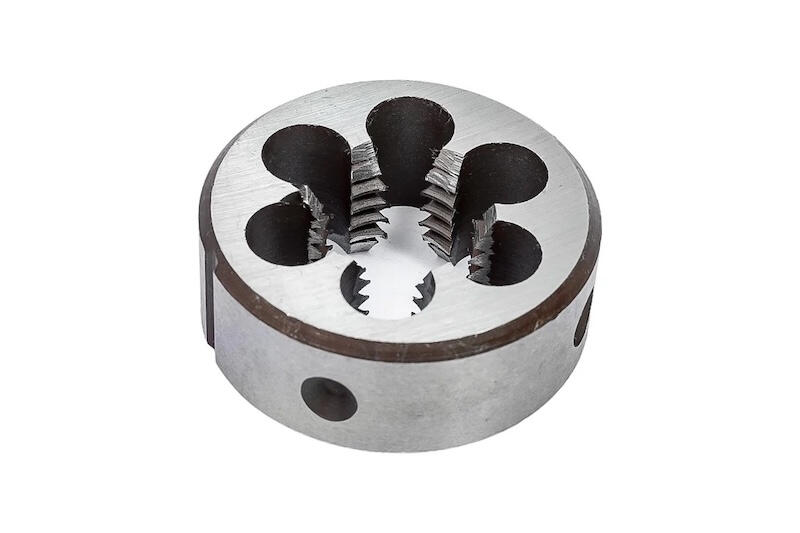

Плашка круглая (лерка) М9×1,5 — резьбонарезной инструмент для нарезания и калибровки наружной резьбы на стержнях, болтах, шпильках и трубных заготовках. Резьба: метрическая резьба, профиль 60°, ГОСТ 24705.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• MНержавеющая сталь, аустенитная и дуплексная
• SЖаропрочные сплавы и титан

Что этим делают

Нарезаемая резьба

М9×1,5

Диаметр стержня под нарезание

⌀8,8–8,9 мм

Назначение и область применения

Плашка формирует полный профиль резьбы за один рабочий ход: заборная часть с срезанными витками распределяет нагрузку врезания, калибрующая — окончательно оформляет профиль, а стружечные отверстия отводят стружку и подают смазку в зону резания.

Ручное нарезание в плашкодержателе или машинное — в резьбонарезных патронах. Диаметр стержня под нарезание — на 0,1–0,2 мм меньше номинала резьбы, с заходной фаской 45°. Калибровка забитой или сорванной резьбы на крепеже без демонтажа оборудования. Работа со смазкой (масло, эмульсия) с периодическим реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Плашка круглая

Резьба

М9×1,5 — метрическая резьба, профиль 60°, ГОСТ 24705

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Шаг резьбы P

1,5 мм

Материал

кобальтовая быстрорежущая сталь Р6М5К5 (HSS Co5)

Поле допуска резьбы

6h (принято по умолчанию, ГОСТ 17587-72) — основное отклонение h, посадка скольжения — базовое поле круглых плашек по ГОСТ 17587-72

Стандарт на плашку

ГОСТ 9740-71

Стандарт на допуски резьбы

ГОСТ 17587-72

Размеры и обозначения сверены с таблицами ГОСТ 9740-71, август 2026.

Что означает обозначение «М 9х1.5 Р6М5К5 ГОСТ 9740-71»

М 9х1.5 — это номинальный диаметр × шаг метрической резьбы, мм.

М 9х1.5

номинальный диаметр × шаг метрической резьбы, мм

Р6М5К5

кобальтовая быстрорежущая сталь (5% Co)

ГОСТ 9

стандарт, определяющий размеры и требования

Частые вопросы

Какой пруток брать под резьбу М9×1,5?

Стержень ⌀8,8–8,9 мм с заходной фаской 45°. Пруток номинального диаметра перегружает заборные витки и рвет профиль.

Что означает поле допуска 6h?

Цифра 6 — степень точности (ширина допуска), буква — основное отклонение, то есть положение допуска относительно номинала. h — посадка скольжения без гарантированного зазора: по ГОСТ 17587-72 это базовое поле круглых плашек. g дает небольшой зазор для массового крепежа, e — увеличенный зазор под гальванику и окраску, d — наибольший зазор под горячее цинкование. Точность изготовления у всех полей одной степени одинакова, отличается только зазор в соединении.

Плашка и лерка — это одно и то же?

Да. «Лерка» — распространенное в цехах разговорное название круглой плашки, пришедшее от фамилии изобретателя. В стандартах и документации инструмент называется плашкой, в обиходе — леркой; речь об одном и том же инструменте для нарезания наружной резьбы.

Преимущества

• Габариты по ГОСТ 9740-71 — встает в стандартные плашкодержатели
• Материал: кобальтовая быстрорежущая сталь Р6М5К5 (HSS Co5)
• Резьба формируется в размер за один рабочий ход
• Подбор по шифру ГОСТ или образцу перед отгрузкой
