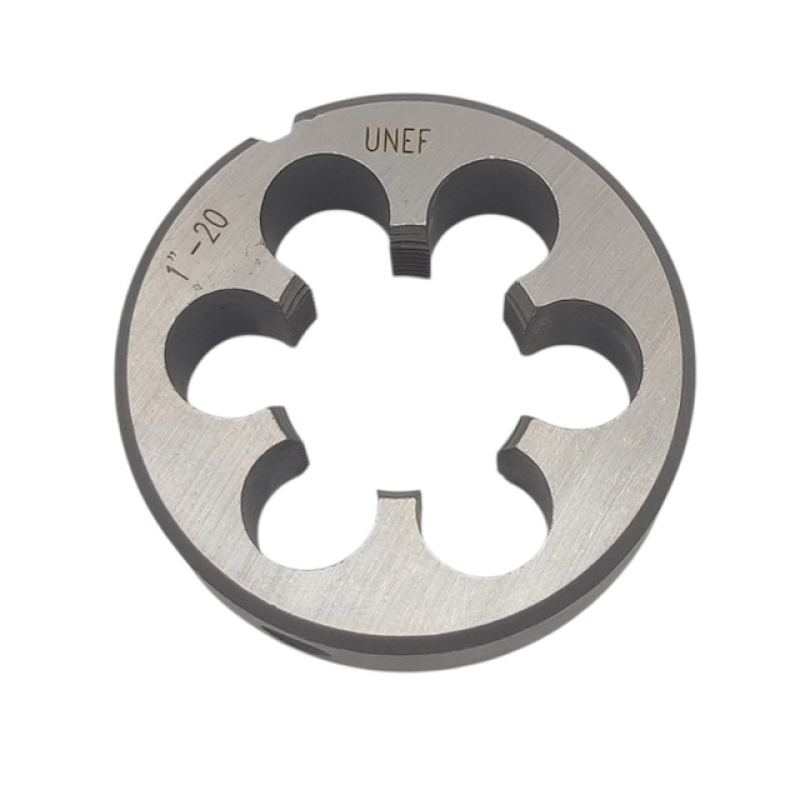

Плашка UNEF 1" 20 ниток на дюйм OTTIMO

Плашка круглая (лерка) UNEF 1″ — резьбонарезной инструмент для нарезания и калибровки наружной резьбы на стержнях, болтах, шпильках и трубных заготовках. Резьба: унифицированная дюймовая резьба UNEF (экстрамелкий шаг), профиль 60°, ANSI/ASME B1.1. Поставляется под складской маркой OTTIMO.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и низколегированная
• NЦветные металлы и сплавы: алюминий, медь, латунь, бронза

Что этим делают

Нарезаемая резьба

UNEF 1″

Назначение и область применения

Плашка формирует полный профиль резьбы за один рабочий ход: заборная часть с срезанными витками распределяет нагрузку врезания, калибрующая — окончательно оформляет профиль, а стружечные отверстия отводят стружку и подают смазку в зону резания. Изготавливается из легированной инструментальной (9ХС) либо быстрорежущей стали — материал указывается на торце плашки.

Ручное нарезание в плашкодержателе или машинное — в резьбонарезных патронах. Ремонт американской и импортной техники: крепеж SAE, гидроарматура, автомобильные и станочные узлы. Работа со смазкой (масло, эмульсия) с периодическим реверсом на 1/4–1/2 оборота для дробления стружки.

Характеристики

Тип

Плашка круглая

Резьба

UNEF 1″ — унифицированная дюймовая резьба UNEF (экстрамелкий шаг), профиль 60°, ANSI/ASME B1.1

Угол профиля резьбы

60° — метрическая и унифицированная дюймовая резьба

Ниток на дюйм (25,4 мм)

20

Наружный диаметр резьбы

25,4 мм

Шаг резьбы P (25,4 / TPI)

1,27 мм

Средний диаметр D₂

24,57 мм

Внутренний диаметр d₁

24,03 мм

Материал

легированная инструментальная сталь 9ХС

Что означает обозначение «UNEF 1" 20 ниток на дюйм OTTIMO»

UNEF — это унифицированная дюймовая резьба, экстрамелкий шаг.

UNEF

унифицированная дюймовая резьба, экстрамелкий шаг

ниток

число ниток на дюйм (25,4 мм)

Частые вопросы

Плашка и лерка — это одно и то же?

Да. «Лерка» — распространенное в цехах разговорное название круглой плашки, пришедшее от фамилии изобретателя. В стандартах и документации инструмент называется плашкой, в обиходе — леркой; речь об одном и том же инструменте для нарезания наружной резьбы.

Преимущества

• Материал: легированная инструментальная сталь 9ХС
• Резьба формируется в размер за один рабочий ход
• Подбор по шифру ГОСТ или образцу перед отгрузкой

Сопутствующие товары

Метчик для этой резьбы

Метчик дюймовый UNEF 1" 20 нитей Р6М5 (HSS) N1210-3 103610 DC Swiss

Вороток / держатель

Плашкодержатель ПД 3-10

Соседние типоразмеры

Больший размер

Плашка UNC 1" 8 ниток на дюйм

Меньший размер

Плашка UNC 7/8" 9 ниток на дюйм

Больший размер

Плашка UNF 1 1/8" 12 ниток на дюйм

Меньший размер

Плашка UNEF 13/16" 20 нитей

Полный ассортимент раздела Плашки дюймовые UNC / UNF — с ценами, остатками и подбором по размеру.
