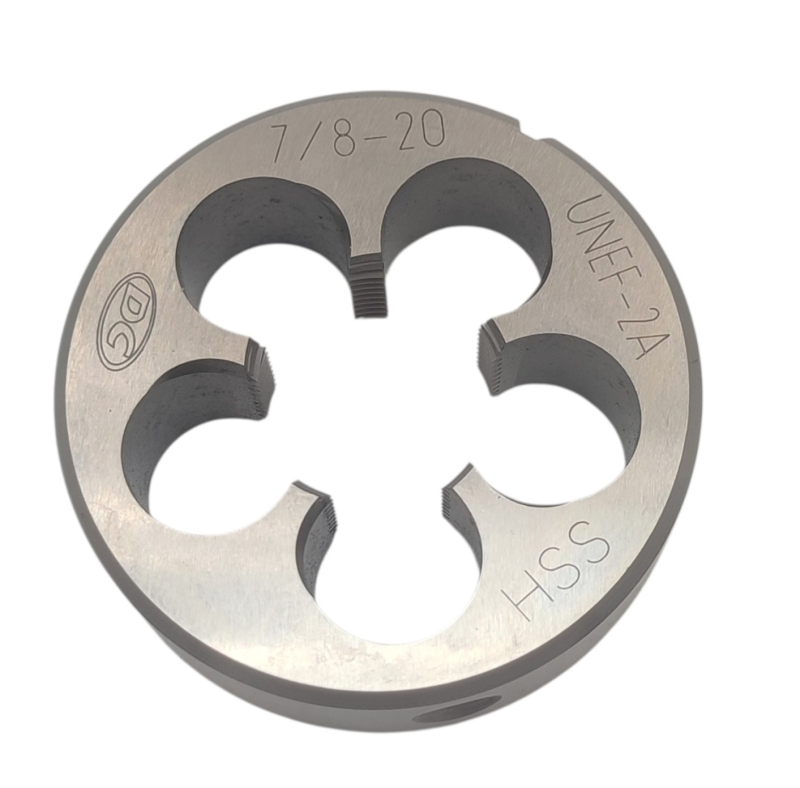

UAПлашка круглая UNEF 7/8 дюйма, 20 ниток на дюйм, шаг 1,27 мм, номинал 22,22 мм, сталь HSS, класс 2A. Корпус Ø55×16 мм по DIN EN 22568, пять канавок, заборная часть 1,75 витка. Диаметр заготовки под резьбу 22,09 мм.
Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.
Задать вопрос о товареПлашка UNEF 7/8" 20 ниток на дюйм замыкает сверхмелкий ряд подборки: номинал 22,22 мм при шаге всего 1,27 мм. Заготовка протачивается под 22,09 мм, класс точности 2A. Корпус Ø55 мм толщиной 16 мм, пять канавок, сталь HSS, заборная часть 1,75 витка.
Обрабатываемые материалы
Двадцать ниток на дюйм при номинале 22,22 мм — классический случай сверхмелкой серии: виток остается низким, хотя диаметр уже крупный. Такая резьба стоит на гильзах, стаканах подшипниковых узлов, крышках и резьбовых концах, где стенка тонкая относительно диаметра, а соединение должно держать нагрузку и не отходить от вибрации. Метрической замены нет: номинал 22,22 мм в метрический ряд не попадает, а шаг 1,27 мм в нем не применяется на таком диаметре.
Это самый крупный сверхмелкий размер подборки, и здесь ручная нарезка уже упирается в физику. Длина окружности реза большая, на пять перьев приходится вся эта работа, а низкий профиль не дает плашке заглубиться и вести себя самой в первых оборотах. Заход задают только жестко: плашкодержатель на пиноли задней бабки либо специальная оправка, деталь — в патроне. Вручную такую резьбу проходят разве что на прогонке уже нарезанного участка.
Резьба 7/8"–20 UNEF на гильзах, стаканах и резьбовых концах крупного диаметра: заготовка протачивается под 22,09 мм, класс точности 2A.
Сверено с данными производителя DC Swiss, сентябрь 2026.
N5120 — это шифр серии DC Swiss: он задает исполнение плашки и материалы, под которые она рассчитана.
Реально ли пройти эту резьбу ручным воротком?
На практике нет. Диаметр 22,22 мм при пяти перьях дает момент, который двумя руками не удержать ровно, а перекос на первых витках испортит заготовку. Заход делают на станке, поджимая держатель пинолью, и только потом при необходимости доводят вручную.
Почему при таком крупном диаметре шаг всего 1,27 мм?
Так устроена серия UNEF: чем мельче нитка, тем ниже профиль и тем меньше металла снимается со стенки. На гильзе или стакане это позволяет нарезать резьбу, не уводя сечение за предел прочности, чего резьба с крупной ниткой того же номинала не дала бы.
Какой держатель нужен под корпус Ø55 мм?
Держатель, рассчитанный именно на этот наружный диаметр и толщину 16 мм, с крепежными винтами по DIN EN 22568. Зажимать плашку такого размера в оснастку меньшего диаметра нельзя: она провернется в гнезде и сорвет резьбу на середине прохода.
