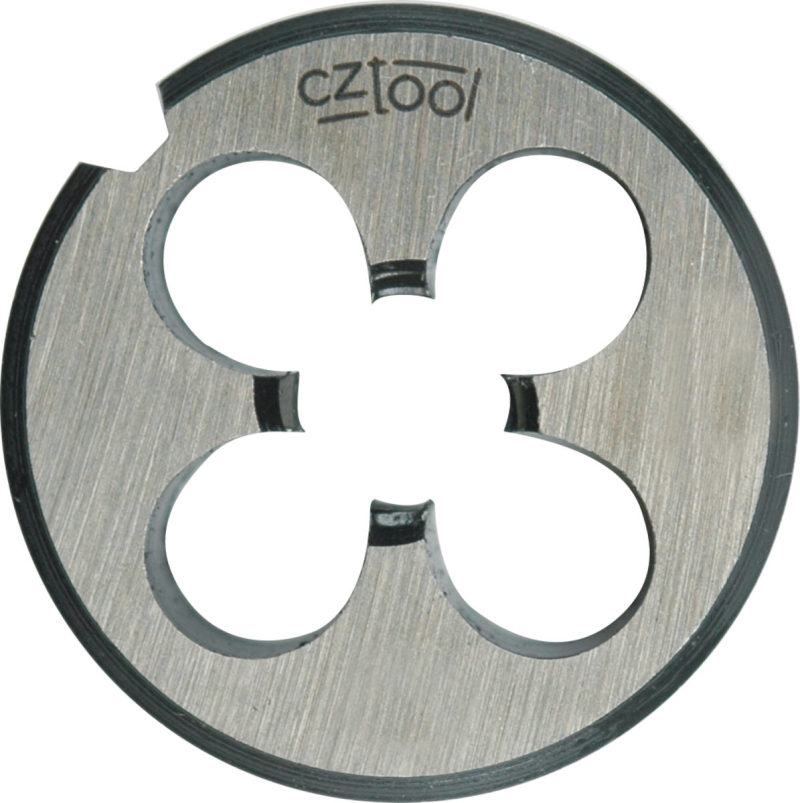

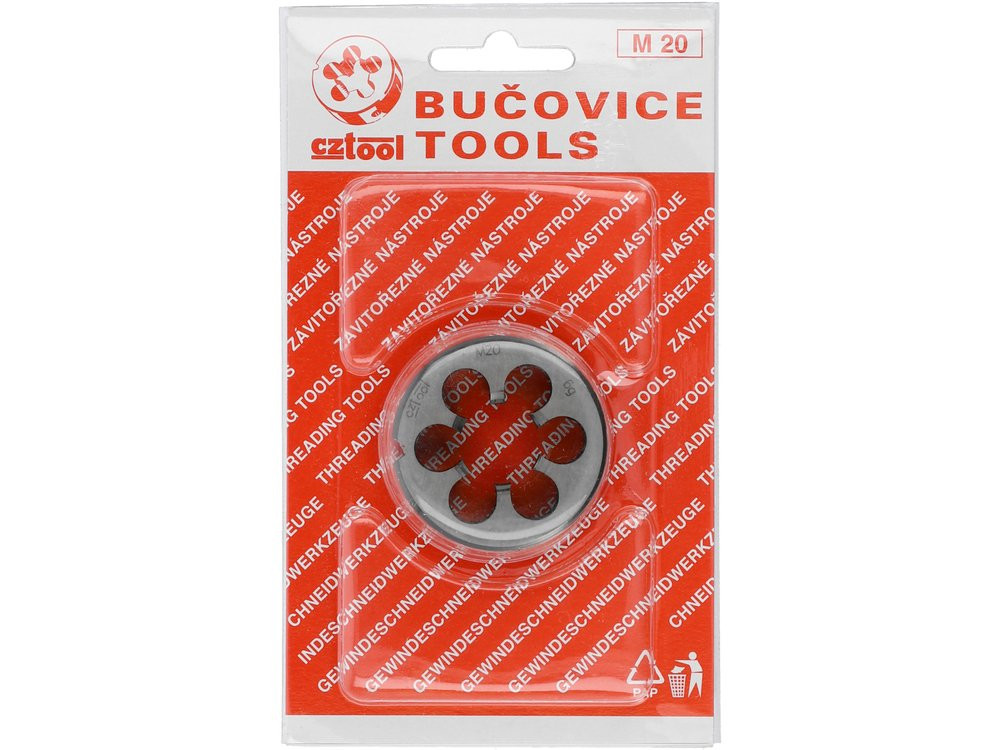

Плашка круглая M20х2,5 CZTOOL 24670, толщина 18 мм

Плашка круглая M20×2,5 CZTOOL 24670 режет наружную метрическую резьбу M20 с крупным шагом. Толщина корпуса 18 мм, материал — сталь без указания марки в данных производителя.

Назначение и область применения

Резьба M20 идет на длинных шпильках, талрепах, тягах и опорных винтах — там, где соединение работает на растяжение. Заготовку готовят точением до 19,75 мм: круглый горячекатаный прокат в размер 20 мм под плашку не годится, у него собственный допуск больше, чем припуск под резьбу. За полный оборот инструмент проходит 2,5 мм, и стружка получается толстой.

Характеристики

Размер резьбы

M20

Тип резьбы

метрическая

Шаг резьбы

2,5 мм

Толщина плашки

18 мм

Материал

сталь

Частые вопросы

Как нарезать длинную резьбу на шпильке?
Заходами. Каждые 15–20 мм плашку снимают, вычищают канавки и смазывают заново, иначе набившаяся стружка работает как абразив и выкрашивает режущие кромки.

Годится ли горячекатаный пруток 20 мм как заготовка?
Нет, его собственный допуск больше припуска под резьбу. Заготовку точат до 19,75 мм, и на этом размере объем снимаемого металла наибольший в ряду, поэтому стружка идет толстой.

Преимущества

• Крупный шаг 2,5 мм — основной для резьбы M20
• Толщина 18 мм: длинная направляющая часть на самом нагруженном размере ряда

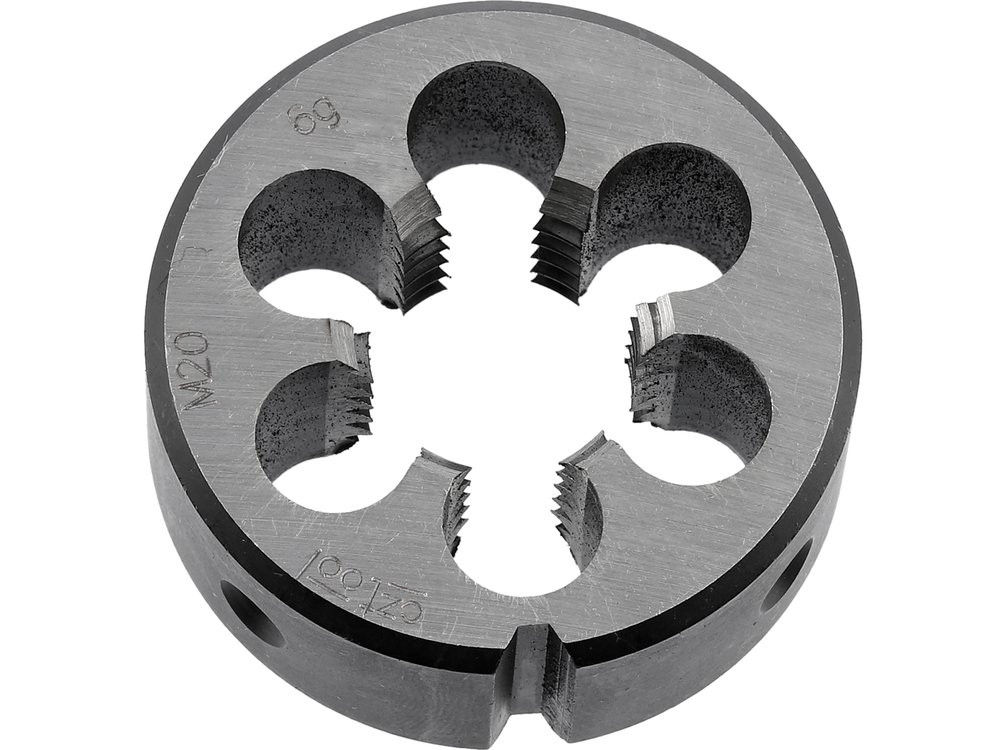

• Прорезь в корпусе дает подстройку диаметра под посадку гайки
• Резьба для шпилек, талрепов и тяг, работающих на растяжение
