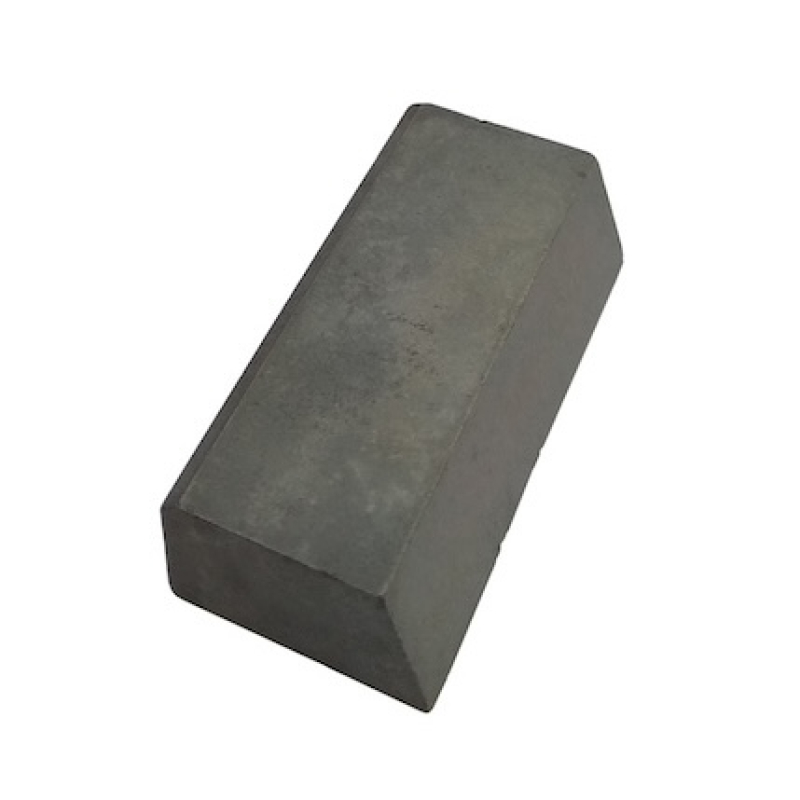

Пластина твердосплавная напайная 01351 ТН20 ГОСТ 25395-90

Напайная твердосплавная пластина 01351 из сплава ТН20, тип 01 по ГОСТ 25395-90, размер 10×6×4 мм. Для оснащения проходных, расточных и револьверных резцов. Паз в державке 10×6 мм, масса 1,23 г.

4 ₴

Цена без НДС · Безнал с НДС 5 ₴

В наличии, 10 шт на складе

Отгружается со склада: Запорожье-16

Нужен нестандартный размер или форма? Изготовим →

Артикул: SP-30677
Производитель: Украина

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Пластина твердосплавная напайная 01351 ТН20 — прямая четырехгранная (призматическая) пластина типа 01 по ГОСТ 25395-90, размер 10×6×4 мм. Ставится в паз державки и закрепляется пайкой, предназначена для оснащения проходных, расточных и револьверных резцов.

Обрабатываемые материалы:

PСталь, стальное литье
NЦветные металлы и сплавы, неметаллы

Что этим делают

Размер паза в державке: 10×6 мм, глубина посадки 4 мм
Длина режущей кромки: 10 мм
Масса одной пластины: 1,23 г

Назначение и область применения

Пластина 01351 применяется для оснащения проходных, расточных и револьверных резцов. Напайный инструмент дешевле сборного, держит любую нестандартную геометрию, которую вы затачиваете под конкретную деталь, и переживает десятки переточек — поэтому в ремонтном производстве, инструментальном участке и на универсальных станках он остается рабочим вариантом.

Характеристики

Обозначение: 01351
Тип пластины: тип 01
Стандарт: ГОСТ 25395-90
Марка твердого сплава: ТН20
Длина l: 10 мм
Ширина b: 6 мм
Толщина s: 4 мм
Задний угол α: 18°
Ориентировочная масса: 1,23 г
Технические требования: ГОСТ 2209-90
Запись в документации: Пластина 01351 ТН20 ГОСТ 25395

Что означает обозначение 01351

01: тип пластины — прямая четырехгранная (призматическая) пластина
35: порядковый номер типоразмера в таблице стандарта
1: номер исполнения
ТН20: марка твердого сплава по ГОСТ 3882-74

Твердый сплав ТН20

Безвольфрамовый сплав на карбиде титана с никель-молибденовой связкой, вдвое легче вк. Рекомендуемая область применения — получистовое и чистовое точение сталей и цветных сплавов.

Ориентировочные режимы резания

Материал	v, м/мин	t, мм	s, мм/об	Характер обработки
Сталь 45, цветные сплавы	120-200	0,3-2,0	0,10-0,40	получистовое

Значения даны для точения без охлаждения инструментом с напайкой ТН20 и служат отправной точкой: реальные режимы зависят от жесткости станка, вылета резца и состояния заготовки. Глубина резания ограничена длиной кромки 10 мм.

Частые вопросы

Подойдет ли пластина к моей державке?

Паз под пластину 01351 имеет размеры 10×6 мм при глубине 4 мм. Если паз в державке больше, пластина сядет с зазором и при пайке уведет геометрию — в этом случае берите соседний типоразмер того же типа.

Чем ТН20 отличается от соседних марок?

Безвольфрамовый сплав на карбиде титана с никель-молибденовой связкой, вдвое легче вк. Рекомендуемая область — получистовое и чистовое точение сталей и цветных сплавов. Соседние марки того же типоразмера отличаются стойкостью и прочностью, размеры у них одинаковые.

Можно ли перетачивать?

Да, это основной смысл напайного инструмента. Толщина 4 мм дает запас на несколько десятков переточек алмазным кругом по передней и задней поверхностям.

Чем паять?

Медно-цинковыми припоями (Л63, ЛМцЖ) или серебряными (ПСр40) с компенсационной прокладкой. После пайки инструмент охлаждают медленно, иначе пластина трескается.

Преимущества

Размеры по ГОСТ 25395-90 — пластина садится в стандартный паз без подгонки
Технические требования по ГОСТ 2209-90: контроль твердости, структуры и дефектов
Сплав ТН20: получистовое и чистовое точение сталей и цветных сплавов
Запас на переточку при толщине 4 мм
Отпуск поштучно и партиями, документы для безналичного расчета

Как подобрать. Замерьте паз в державке: под эту пластину нужно 10×6 мм при глубине 4 мм. Если инструмент новый, сначала выбирайте типоразмер по сечению державки, и только потом марку: размеры внутри типоразмера одинаковые, а марка меняет стойкость. По стали берут титановольфрамовые марки (Т30К4, Т15К6, Т5К10), по чугуну и цветным сплавам — вольфрамокобальтовые (ВК3, ВК6, ВК8). Условное обозначение — по ГОСТ 25393-90, технические требования — по ГОСТ 2209-90.
