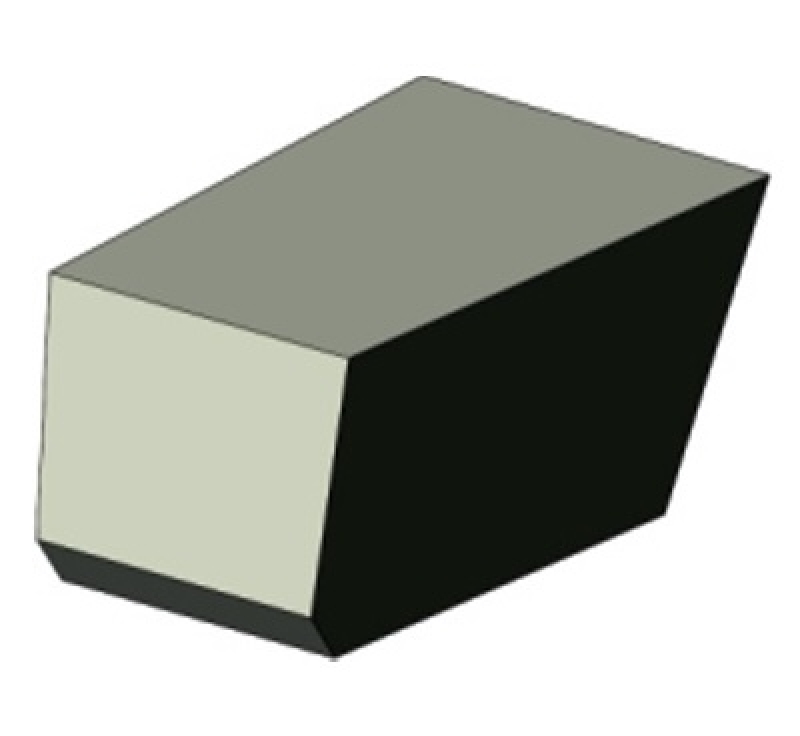

Пластина твердосплавна напайна 13492 Т15К6

Пластина твердосплавна напайна 13492 Т15К6 — вузька пластина для відрізання та прорізання канавок типу 13 за ГОСТ 17163-90, розмір 3×10×3 мм. Ставиться в паз державки й закріплюється пайкою, призначена для оснащення відрізних і прорізних різців.

Оброблювані матеріали:

• PСталь, сталеве литво

Що цим роблять

Розмір паза в державці

3×10 мм, глибина посадки 3 мм

Довжина різальної кромки

3 мм

Маса однієї пластини

0,78 г

Призначення та сфера застосування

Пластина 13492 застосовується для оснащення відрізних і прорізних різців. Напайний інструмент дешевший за збірний, тримає будь-яку нестандартну геометрію, яку ви заточуєте під конкретну деталь, і переживає десятки переточувань — тому в ремонтному виробництві, інструментальній дільниці та на універсальних верстатах він лишається робочим варіантом.

Характеристики

Позначення

13492

Тип пластини

тип 13

Стандарт

ГОСТ 17163-90

Марка твердого сплаву

Т15К6

Довжина l

3 мм

Ширина b

10 мм

Товщина s

3 мм

Виконання

2

Орієнтовна маса

0,78 г

Технічні вимоги

ГОСТ 2209-90

Запис у документації

Пластина 13492 Т15К6 ГОСТ 17163

Що означає позначення 13492

13

тип пластини — вузька пластина для відрізання та прорізання канавок

49

порядковий номер типорозміру в таблиці стандарту

2

номер виконання

Т15К6

марка твердого сплаву за ГОСТ 3882-74

Твердий сплав Т15К6

Найуніверсальніша титановольфрамова марка: зносостійкість і міцність у розумному балансі. Рекомендована сфера застосування — напівчистове й чистове точіння, розточування, фрезерування сталі.

Орієнтовні режими різання

Значення наведені для точіння без охолодження інструментом із напайкою Т15К6 і є відправною точкою: реальні режими залежать від жорсткості верстата, вильоту різця та стану заготовки. Глибина різання обмежена довжиною кромки 3 мм.

Часті запитання

Чи підійде пластина до моєї державки?

Паз під пластину 13492 має розміри 3×10 мм за глибини 3 мм. Якщо паз у державці більший, пластина сяде із зазором і під час пайки поведе геометрію — тоді беріть сусідній типорозмір того самого типу.

Чим Т15К6 відрізняється від сусідніх марок?

Найуніверсальніша титановольфрамова марка: зносостійкість і міцність у розумному балансі. Рекомендована область — напівчистове й чистове точіння, розточування, фрезерування сталі. Сусідні марки того самого типорозміру відрізняються стійкістю та міцністю, розміри в них однакові.

Чи можна переточувати?

Так, це основний сенс напайного інструмента. Товщина 3 мм дає запас на кілька десятків переточувань алмазним кругом по передній і задній поверхнях.

Чим паяти?

Мідно-цинковими припоями (Л63, ЛМцЖ) або срібними (ПСр40) з компенсаційною прокладкою. Після пайки інструмент охолоджують повільно, інакше пластина тріскається.

Переваги

• ✓Розміри за ГОСТ 17163-90 — пластина сідає у стандартний паз без підганяння
• ✓Технічні вимоги за ГОСТ 2209-90: контроль твердості, структури та дефектів
• ✓Сплав Т15К6: напівчистове й чистове точіння, розточування, фрезерування сталі
• ✓Запас на переточування за товщини 3 мм
• ✓Відпуск поштучно й партіями, документи для безготівкового розрахунку
