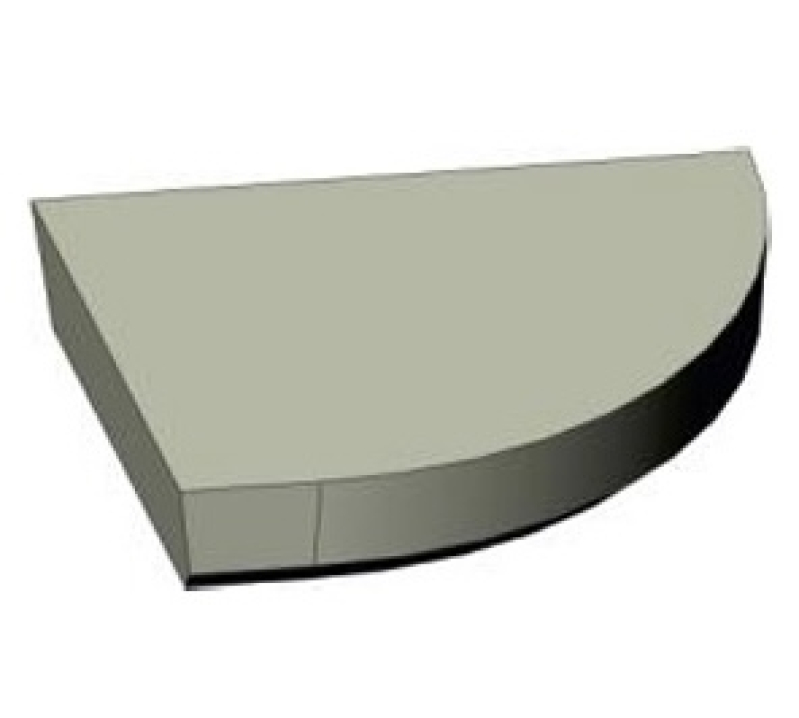

Пластина твердосплавная напайная 20060 ВК8

Пластина твердосплавная напайная 20060 ВК8 — пластина с радиусной кромкой, правого или левого исполнения типа 20 по ГОСТ 25408-90, размер 15×12×3 мм. Ставится в паз державки и закрепляется пайкой, предназначена для оснащения торцевых фрез и цековок.

Обрабатываемые материалы:

• KЧугун
• NЦветные металлы и сплавы, неметаллы

Что этим делают

Размер паза в державке

15×12 мм, глубина посадки 3 мм

Радиус при вершине

12,5 мм

Направление резания

левая пластина

Масса одной пластины

5,99 г

Назначение и область применения

Пластина 20060 применяется для оснащения торцевых фрез и цековок. Напайный инструмент дешевле сборного, держит любую нестандартную геометрию, которую вы затачиваете под конкретную деталь, и переживает десятки переточек — поэтому в ремонтном производстве, инструментальном участке и на универсальных станках он остается рабочим вариантом.

Характеристики

Обозначение

20060

Тип пластины

тип 20

Стандарт

ГОСТ 25408-90

Марка твердого сплава

ВК8

Длина l

15 мм

Ширина b

12 мм

Толщина s

3 мм

Радиус r

12,5 мм

Направление

левая

Ориентировочная масса

5,99 г

Технические требования

ГОСТ 2209-90

Запись в документации

Пластина 20060 ВК8 ГОСТ 25408

Что означает обозначение 20060

20

тип пластины — пластина с радиусной кромкой, правого или левого исполнения

06

порядковый номер типоразмера в таблице стандарта (нечетный номер — правое исполнение, четный — левое)

0

номер исполнения

ВК8

марка твердого сплава по ГОСТ 3882-74

Твердый сплав ВК8

Высокое содержание кобальта: прочность на изгиб и терпимость к ударам. Рекомендуемая область применения — черновая обработка чугуна и цветных металлов, сверление, зенкерование.

Частые вопросы

Подойдет ли пластина к моей державке?

Паз под пластину 20060 имеет размеры 15×12 мм при глубине 3 мм. Если паз в державке больше, пластина сядет с зазором и при пайке уведет геометрию — в этом случае берите соседний типоразмер того же типа.

Чем ВК8 отличается от соседних марок?

Высокое содержание кобальта: прочность на изгиб и терпимость к ударам. Рекомендуемая область — черновая обработка чугуна и цветных металлов, сверление, зенкерование. Соседние марки того же типоразмера отличаются стойкостью и прочностью, размеры у них одинаковые.

Можно ли перетачивать?

Да, это основной смысл напайного инструмента. Толщина 3 мм дает запас на несколько десятков переточек алмазным кругом по передней и задней поверхностям.

Чем паять?

Медно-цинковыми припоями (Л63, ЛМцЖ) или серебряными (ПСр40) с компенсационной прокладкой. После пайки инструмент охлаждают медленно, иначе пластина трескается.

Преимущества

• ✓Размеры по ГОСТ 25408-90 — пластина садится в стандартный паз без подгонки
• ✓Технические требования по ГОСТ 2209-90: контроль твердости, структуры и дефектов
• ✓Сплав ВК8: черновая обработка чугуна и цветных металлов, сверление, зенкерование
• ✓Запас на переточку при толщине 3 мм
• ✓Отпуск поштучно и партиями, документы для безналичного расчета
