Пластина твердосплавная напайная 39050 Т15К6 ГОСТ 25416-90

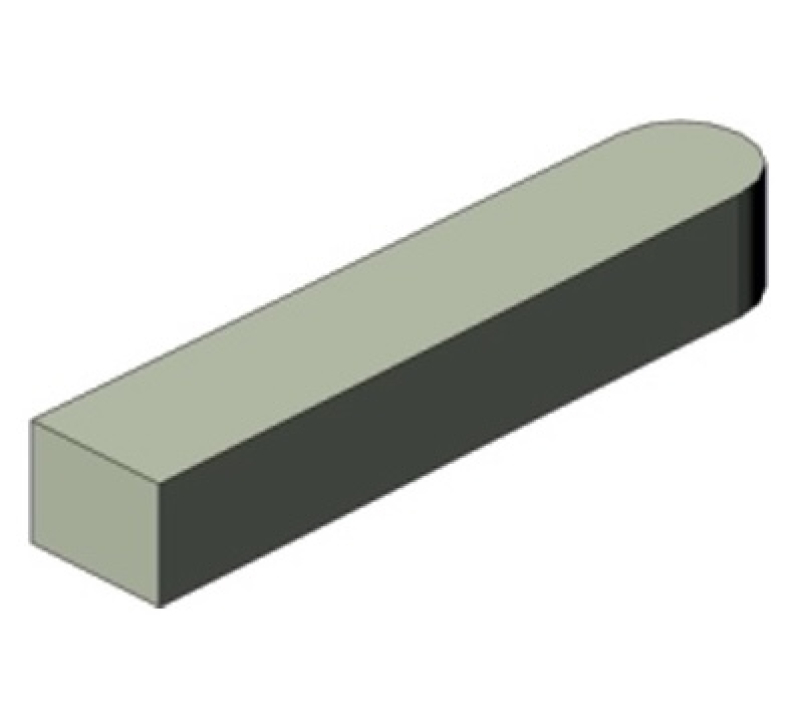

Пластина твердосплавная напайная 39050 Т15К6 — узкая пластина с полукруглой рабочей поверхностью типа 39 по ГОСТ 25416-90, размер 25×5×4 мм. Ставится в паз державки и закрепляется пайкой, предназначена для оснащения направляющих к сверлам глубокого сверления.

Обрабатываемые материалы:

• PСталь, стальное литье

Что этим делают

Размер паза в державке

25×5 мм, глубина посадки 4 мм

Радиус при вершине

2,5 мм

Масса одной пластины

5,52 г

Назначение и область применения

Пластина 39050 применяется для оснащения направляющих к сверлам глубокого сверления. Напайный инструмент дешевле сборного, держит любую нестандартную геометрию, которую вы затачиваете под конкретную деталь, и переживает десятки переточек — поэтому в ремонтном производстве, инструментальном участке и на универсальных станках он остается рабочим вариантом.

Характеристики

Обозначение

39050

Тип пластины

тип 39

Стандарт

ГОСТ 25416-90

Марка твердого сплава

Т15К6

Длина l

25 мм

Ширина b

5 мм

Толщина s

4 мм

Радиус r

2,5 мм

Ориентировочная масса

5,52 г

Технические требования

ГОСТ 2209-90

Запись в документации

Пластина 39050 Т15К6 ГОСТ 25416

Что означает обозначение 39050

39

тип пластины — узкая пластина с полукруглой рабочей поверхностью

05

порядковый номер типоразмера в таблице стандарта

0

номер исполнения

Т15К6

марка твердого сплава по ГОСТ 3882-74

Твердый сплав Т15К6

Самая универсальная титановольфрамовая марка: износостойкость и прочность в разумном балансе. Рекомендуемая область применения — получистовое и чистовое точение, растачивание, фрезерование стали.

Частые вопросы

Подойдет ли пластина к моей державке?

Паз под пластину 39050 имеет размеры 25×5 мм при глубине 4 мм. Если паз в державке больше, пластина сядет с зазором и при пайке уведет геометрию — в этом случае берите соседний типоразмер того же типа.

Чем Т15К6 отличается от соседних марок?

Самая универсальная титановольфрамовая марка: износостойкость и прочность в разумном балансе. Рекомендуемая область — получистовое и чистовое точение, растачивание, фрезерование стали. Соседние марки того же типоразмера отличаются стойкостью и прочностью, размеры у них одинаковые.

Можно ли перетачивать?

Да, это основной смысл напайного инструмента. Толщина 4 мм дает запас на несколько десятков переточек алмазным кругом по передней и задней поверхностям.

Чем паять?

Медно-цинковыми припоями (Л63, ЛМцЖ) или серебряными (ПСр40) с компенсационной прокладкой. После пайки инструмент охлаждают медленно, иначе пластина трескается.

Преимущества

• Размеры по ГОСТ 25416-90 — пластина садится в стандартный паз без подгонки
• Технические требования по ГОСТ 2209-90: контроль твердости, структуры и дефектов
• Сплав Т15К6: получистовое и чистовое точение, растачивание, фрезерование стали
• Запас на переточку при толщине 4 мм
• Отпуск поштучно и партиями, документы для безналичного расчета
