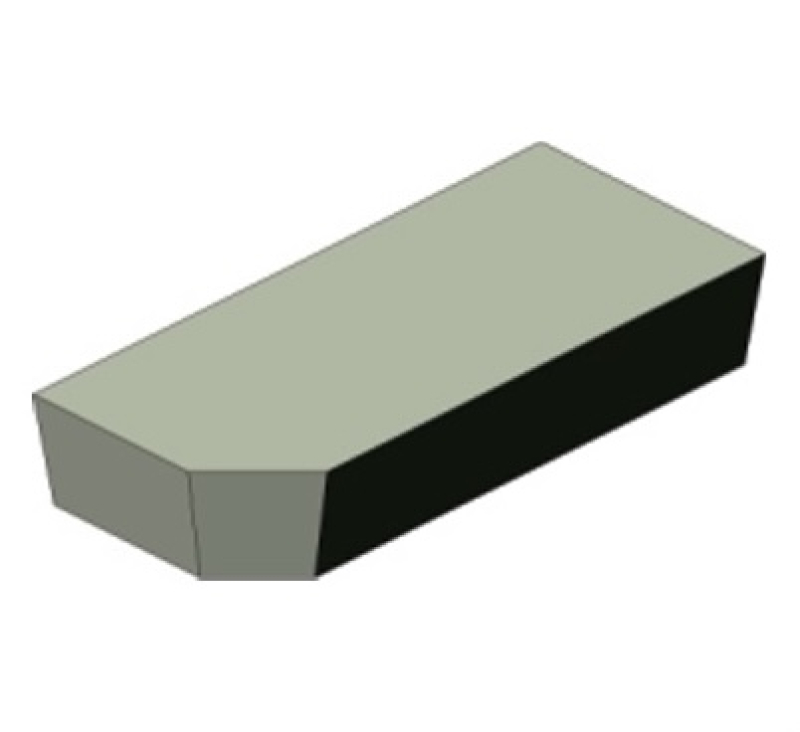

Пластина твердосплавная напайная 50331 ВК8

Пластина твердосплавная напайная 50331 ВК8 — сменная режущая часть для инструмента: Т-образные фрезы. Пластина напаивается в гнездо корпуса Т-образной фрезы, после чего режущая кромка затачивается по месту. Размеры 32×12×4,5 мм по ГОСТ 25394-90, ориентировочная масса 21,87 г.

Что этим делают

Операция

фрезерование Т-образных пазов под станочные болты и сухари

Инструмент

Т-образные фрезы

Обрабатываемые материалы

черновая обработка чугуна, цветных металлов, неметаллов, сверление и зенкерование

Габарит пластины

длина 32, ширина 12, толщина 4,5 мм

Часть паза

нижняя

Назначение и область применения

Стандарт ГОСТ 25394-90 распространяется на пластины для Т-образные фрезы. Пластина напаивается в гнездо корпуса Т-образной фрезы: паз протачивается по ее размерам, зазор заполняется припоем, после остывания инструмент затачивают под нужную геометрию.

Напайный инструмент дешевле сборного и допускает многократные переточки, поэтому остается рабочим решением для ремонтного производства, единичных партий и универсальных станков. Подбирают пластину по размеру паза и по тому, какую его часть обрабатывает фреза.

Характеристики

Обозначение пластины

50331

Тип

тип 50

Стандарт

ГОСТ 25394-90

Марка твердого сплава

ВК8

Длина l

32 мм

Ширина b

12 мм

Толщина s

4,5 мм

Размер c

6 мм

Угол режущей части

18°

Исполнение

1 — для обработки нижней части паза

Ориентировочная масса

21,87 г

Технические требования

ГОСТ 2209-90

Условное обозначение

ГОСТ 25393-90

Что означает обозначение 50331 ВК8

50

номер типа пластины — форма и конструкция по ГОСТ 25394-90

331

порядковый номер типоразмера в пределах типа

ВК8

марка твердого сплава

ГОСТ 25394-90

стандарт на конструкцию и размеры

у типа 50 последняя цифра обозначения показывает исполнение: 1 — для нижней части паза, 2 — для верхней

Твердый сплав ВК8

Частые вопросы

Подойдет ли пластина к моей державке?

Паз державки протачивается под размеры пластины: длина 32, ширина 12, толщина 4,5 мм. Если резец уже изготовлен, сверьте посадочное место с этими размерами — пластина должна лечь на опорную плоскость без качания.

Сколько раз можно перетачивать?

Ограничение задает толщина: при s = 4,5 мм запас на переточку расходуется по передней и задней поверхностям, пока не подойдет к линии пайки. Затачивают алмазным кругом на органической или металлической связке, без перегрева.

Чем паять?

Медно-цинковыми, медно-никелевыми или серебряными припоями с компенсационной прокладкой, снижающей термические напряжения. После пайки инструмент охлаждают медленно: резкое охлаждение дает трещины в сплаве.

Чем ВК8 отличается от других марок?

ВК8 — самый распространенный вольфрамокобальтовый сплав. Повышенное содержание кобальта дает высокую прочность на изгиб и стойкость к ударам при умеренной износостойкости. Рекомендуемая область — черновая обработка чугуна, цветных металлов, неметаллов, сверление и зенкерование. Геометрия и размеры пластины при смене марки не меняются, взаимозаменяемость сохраняется.

В чем разница между исполнениями 1 и 2?

Исполнение 1 обрабатывает нижнюю часть Т-образного паза, исполнение 2 — верхнюю. Размеры совпадают, отличается расположение режущей части. Данная пластина — исполнение 1.

Преимущества

• ✓Размеры 32×12×4,5 мм по ГОСТ 25394-90 — взаимозаменяемость с пластинами любого производителя
• ✓Технические требования по ГОСТ 2209-90: контроль плотности, твердости и структуры сплава
• ✓Многократная переточка алмазным кругом — ресурс инструмента растет в разы
• ✓Ремонт резца обходится дешевле замены сборного инструмента
• ✓Сплав ВК8 подобран под черновая обработка чугуна, цветных металлов, неметаллов, сверление и зенкерование

Другие марки и близкие типоразмеры

Тот же типоразмер 50331, другой сплав: 50331 Т5К10. Геометрия и посадочные размеры совпадают — меняется только обрабатываемый материал.

Соседние типоразмеры типа 50: 50311 ВК8 (28×10×4 мм), 50322 ВК8 (28×10×4 мм), 50342 ВК8 (32×12×4,5 мм), 50351 ВК8 (36×14×5 мм).
