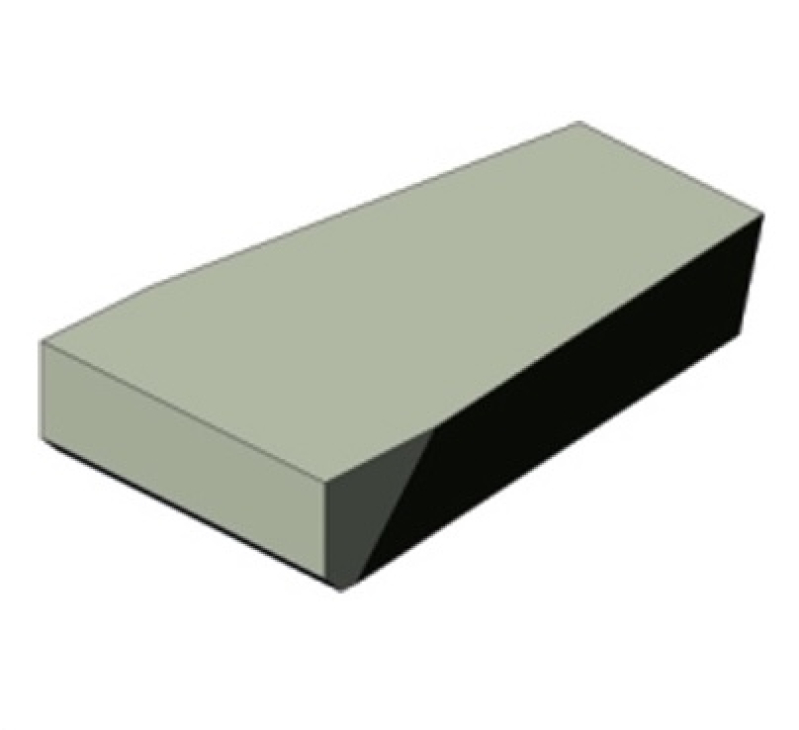

Пластина твердосплавная напайная 51090 Т15К6 ГОСТ 20312-90

Напайная твердосплавная пластина 51090 из сплава Т15К6, тип 51 по ГОСТ 20312-90, размер 22×13×6 мм. Для оснащения резцов для прорезки канавок под сальниковые кольца. Паз в державке 22×13 мм, масса 14,20 г.

107 ₴

Цена без НДС · Безнал с НДС 129 ₴

В наличии, 10 шт на складе

Отгружается со склада: Запорожье-16

Нужен нестандартный размер или форма? Изготовим →

Артикул: SP-7352
Производитель: Украина

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Пластина твердосплавная напайная 51090 Т15К6 — сужающаяся трапециевидная пластина с углом 15° типа 51 по ГОСТ 20312-90, размер 22×13×6 мм. Ставится в паз державки и закрепляется пайкой, предназначена для оснащения резцов для прорезки канавок под сальниковые кольца.

Обрабатываемые материалы:

PСталь, стальное литье

Что этим делают

Размер паза в державке: 22×13 мм, глубина посадки 6 мм
Длина режущей кромки: 22 мм
Масса одной пластины: 14,20 г

Назначение и область применения

Пластина 51090 применяется для оснащения резцов для прорезки канавок под сальниковые кольца. Напайный инструмент дешевле сборного, держит любую нестандартную геометрию, которую вы затачиваете под конкретную деталь, и переживает десятки переточек — поэтому в ремонтном производстве, инструментальном участке и на универсальных станках он остается рабочим вариантом.

Характеристики

Обозначение: 51090
Тип пластины: тип 51
Стандарт: ГОСТ 20312-90
Марка твердого сплава: Т15К6
Длина l: 22 мм
Ширина b: 13 мм
Толщина s: 6 мм
Ширина b1: 9 мм
Ориентировочная масса: 14,20 г
Технические требования: ГОСТ 2209-90
Запись в документации: Пластина 51090 Т15К6 ГОСТ 20312

Что означает обозначение 51090

51: тип пластины — сужающаяся трапециевидная пластина с углом 15°
09: порядковый номер типоразмера в таблице стандарта
0: номер исполнения
Т15К6: марка твердого сплава по ГОСТ 3882-74

Твердый сплав Т15К6

Самая универсальная титановольфрамовая марка: износостойкость и прочность в разумном балансе. Рекомендуемая область применения — получистовое и чистовое точение, растачивание, фрезерование стали.

Ориентировочные режимы резания

Материал	v, м/мин	t, мм	s, мм/об	Характер обработки
Сталь 45, 40Х	120-200	0,5-3,0	0,10-0,40	получистовое и чистовое

Значения даны для точения без охлаждения инструментом с напайкой Т15К6 и служат отправной точкой: реальные режимы зависят от жесткости станка, вылета резца и состояния заготовки. Глубина резания ограничена длиной кромки 22 мм.

Частые вопросы

Подойдет ли пластина к моей державке?

Паз под пластину 51090 имеет размеры 22×13 мм при глубине 6 мм. Если паз в державке больше, пластина сядет с зазором и при пайке уведет геометрию — в этом случае берите соседний типоразмер того же типа.

Чем Т15К6 отличается от соседних марок?

Самая универсальная титановольфрамовая марка: износостойкость и прочность в разумном балансе. Рекомендуемая область — получистовое и чистовое точение, растачивание, фрезерование стали. Соседние марки того же типоразмера отличаются стойкостью и прочностью, размеры у них одинаковые.

Можно ли перетачивать?

Да, это основной смысл напайного инструмента. Толщина 6 мм дает запас на несколько десятков переточек алмазным кругом по передней и задней поверхностям.

Чем паять?

Медно-цинковыми припоями (Л63, ЛМцЖ) или серебряными (ПСр40) с компенсационной прокладкой. После пайки инструмент охлаждают медленно, иначе пластина трескается.

Преимущества

Размеры по ГОСТ 20312-90 — пластина садится в стандартный паз без подгонки
Технические требования по ГОСТ 2209-90: контроль твердости, структуры и дефектов
Сплав Т15К6: получистовое и чистовое точение, растачивание, фрезерование стали
Запас на переточку при толщине 6 мм
Отпуск поштучно и партиями, документы для безналичного расчета

Как подобрать. Замерьте паз в державке: под эту пластину нужно 22×13 мм при глубине 6 мм. Если инструмент новый, сначала выбирайте типоразмер по сечению державки, и только потом марку: размеры внутри типоразмера одинаковые, а марка меняет стойкость. По стали берут титановольфрамовые марки (Т30К4, Т15К6, Т5К10), по чугуну и цветным сплавам — вольфрамокобальтовые (ВК3, ВК6, ВК8). Условное обозначение — по ГОСТ 25393-90, технические требования — по ГОСТ 2209-90.
