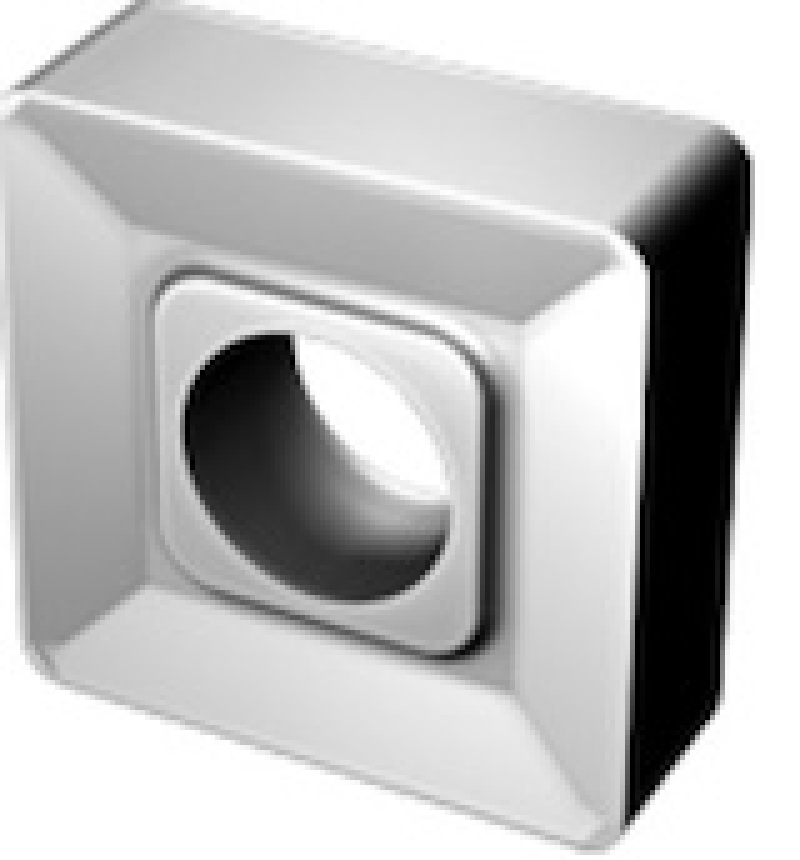

Пластина твердосплавная сменная 03114-120408 ВК8 SNUM ГОСТ 19052-80

Пластина твердосплавная сменная 03114-120408 ВК8 SNUM ГОСТ 19052-80 - квадратная сменная неперетачиваемая пластина с цилиндрическим отверстием, со стружколомающими канавками на одной стороне. Кромка 12,7 мм, толщина 4,76 мм, радиус при вершине 0,8 мм, посадка по вписанной окружности 12,700 мм. Обозначение SNUM-120408, стандарт ГОСТ 19052-80.

Обрабатываемые материалы

• KЧугун серый, ковкий и высокопрочный
• NЦветные металлы и сплавы, алюминий, медь, латунь

Совместимость и подбор

Пластина садится в гнездо на 12,700 мм при толщине 4,76 мм; форма прижима должна отвечать обозначению SNUM.

Посадочное гнездо

под квадратную пластину, 12,700 мм, толщина 4,76 мм

Схема крепления

винтом или качающимся штифтом через отверстие 5,16 мм

Число режущих кромок

4 (канавки нарезаны на одной стороне)

Радиус при вершине

0,8 мм, подача не выше 0,4 мм/об

Взаимозаменяемость

любая пластина SNUM-120408 класса допуска U

Назначение и область применения

Угол при вершине 90 градусов дает одной пластиной и продольное точение, и подрезку торца, и обработку в упор без смены резца.

Стружколомающие канавки на передней поверхности дробят сливную стружку при точении стали. Для посадки 12,700 мм канавка выполнена по приложению 1 ГОСТ 19052-80. Марка ВК8: черновое точение чугуна, цветных сплавов и неметаллов.

Характеристики

Форма пластины

квадратная, угол при вершине 90 градусов

Обозначение цифровое

03114-120408

Обозначение буквенно-цифровое

SNUM-120408

Длина режущей кромки l

12,7 мм

Диаметр вписанной окружности d

12,700 мм

Толщина s

4,76 мм

Радиус при вершине r

0,8 мм

Размер m

2,301 мм

Отверстие d1

5,16 мм

Стружколомающие канавки

на одной стороне

Задний угол

0 градусов

Класс допуска

U

Марка сплава

ВК8

Покрытие

нет

Масса пластины

9,26 г (приложение 1 ГОСТ 19052-80)

Стандарт на инструмент

ГОСТ 19052-80

Технические требования

ГОСТ 19086-80

Размеры и обозначения сверены с таблицами ГОСТ 19052-80, август 2026.

Что означает обозначение 03114-120408

03114

цифровое обозначение по ГОСТ 19052-80: квадратная пластина с цилиндрическим отверстием, со стружколомающими канавками на одной стороне, класс допуска U

12

длина режущей кромки l: 12,7 мм

04

толщина пластины s: 4,76 мм

08

радиус при вершине r: 0,8 мм

SNUM

S - квадратная форма, N - задний угол 0 градусов, U - класс допуска U, M - с отверстием и стружколомающими канавками на одной стороне

Стружколомающая канавка

d2

7,0 мм

r1

1,0 мм

γ

25 градусов

Ориентировочные режимы точения

Значения ориентировочные, для непрерывного резания и жесткой системы. Глубина резания не более 0,4 длины кромки, то есть 5,1 мм. Частота вращения: n = 1000·Vc / (π·D); при D = 60 мм и Vc = 85 м/мин n = 451 об/мин.

Частые вопросы

Какая глубина резания допустима?
До 5,1 мм, это 0,4 длины режущей кромки 12,7 мм. Дальше в работу входит участок кромки у второй вершины.

Чем отличается класс допуска U от G?
Полем допуска на диаметр вписанной окружности, толщину и размер m. У этой пластины класс U, пластины разных классов в одном гнезде дают разный вылет вершины.

Сколько весит пластина?
9,26 г по приложению 1 ГОСТ 19052-80: масса партии считается по числу штук.

Преимущества

• Марка ВК8: черновое точение чугуна, цветных сплавов и неметаллов
• Посадочные размеры по ГОСТ 19052-80: пластина подходит к любой державке под SNUM
• Замена кромки без снятия резца с суппорта
• Радиус при вершине 0,8 мм держит подачу до 0,4 мм/об
