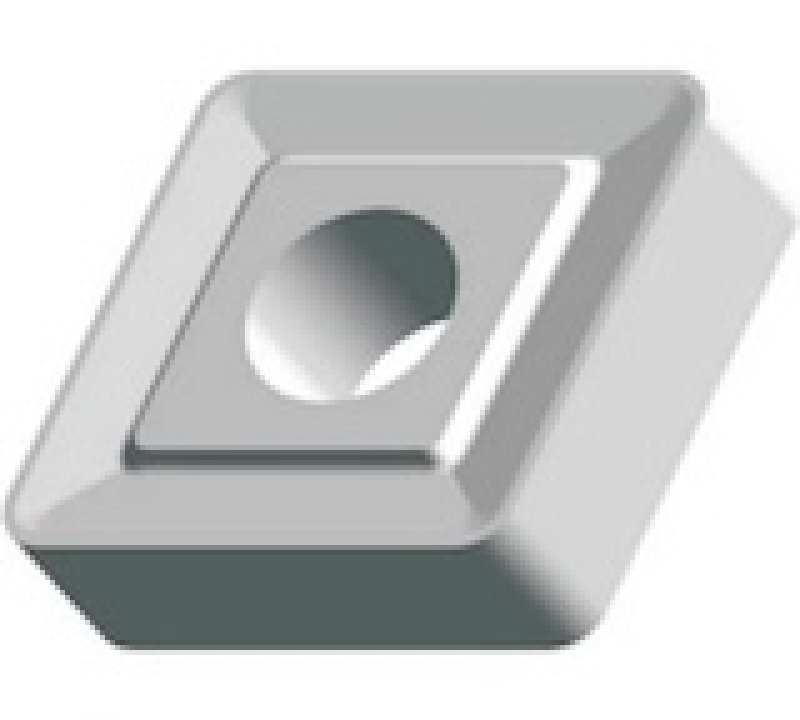

Пластина твердосплавная сменная 05114-120408 ВК8 CNUM ГОСТ 19059-80

Пластина твердосплавная сменная 05114-120408 ВК8 CNUM ГОСТ 19059-80 - пластина для токарного резца с механическим креплением: ромбическая с углом 80 градусов форма, с цилиндрическим отверстием, со стружколомающими канавками на одной стороне. Посадка 12,700 мм и толщина 4,76 мм задают гнездо державки, радиус при вершине 0,8 мм ограничивает подачу. Обозначение CNUM-120408 по ГОСТ 19059-80.

Обрабатываемые материалы

• KЧугун серый, ковкий и высокопрочный
• NЦветные металлы и сплавы, алюминий, медь, латунь

Совместимость и подбор

Резец подходит, если его гнездо рассчитано на CNUM: посадка 12,700 мм, толщина 4,76 мм.

Посадочное гнездо

под ромбическую пластину, 12,700 мм, толщина 4,76 мм

Схема крепления

винтом или качающимся штифтом через отверстие 5,16 мм

Число режущих кромок

2 (канавки нарезаны на одной стороне)

Радиус при вершине

0,8 мм, подача не выше 0,4 мм/об

Взаимозаменяемость

любая пластина CNUM-120408 класса допуска U

Назначение и область применения

Угол при вершине 80 градусов дает одной пластиной и продольное точение, и подрезку торца, и обработку в упор без смены резца.

Стружколомающие канавки на передней поверхности дробят сливную стружку при точении стали. Для посадки 12,700 мм канавка выполнена по приложению 1 ГОСТ 19059-80. Марка ВК8: черновое точение чугуна, цветных сплавов и неметаллов.

Характеристики

Форма пластины

ромбическая, угол при вершине 80 градусов

Обозначение цифровое

05114-120408

Обозначение буквенно-цифровое

CNUM-120408

Длина режущей кромки l

12,9 мм

Диаметр вписанной окружности d

12,700 мм

Толщина s

4,76 мм

Радиус при вершине r

0,8 мм

Размер m

3,088 мм

Отверстие d1

5,16 мм

Стружколомающие канавки

на одной стороне

Задний угол

0 градусов

Класс допуска

U

Марка сплава

ВК8

Покрытие

нет

Масса пластины

9,28 г (приложение 1 ГОСТ 19059-80)

Стандарт на инструмент

ГОСТ 19059-80

Технические требования

ГОСТ 19086-80

Размеры и обозначения сверены с таблицами ГОСТ 19059-80, август 2026.

Что означает обозначение 05114-120408

05114

цифровое обозначение по ГОСТ 19059-80: ромбическая с углом 80 градусов пластина с цилиндрическим отверстием, со стружколомающими канавками на одной стороне, класс допуска U

12

длина режущей кромки l: 12,9 мм

04

толщина пластины s: 4,76 мм

08

радиус при вершине r: 0,8 мм

CNUM

C - ромбическая форма с углом 80 градусов, N - задний угол 0 градусов, U - класс допуска U, M - с отверстием и стружколомающими канавками на одной стороне

Стружколомающая канавка

d2

8,0 мм

r1

1,0 мм

γ

25 градусов

Ориентировочные режимы точения

Значения ориентировочные, для непрерывного резания и жесткой системы. Глубина резания не более 0,4 длины кромки, то есть 5,2 мм. Частота вращения: n = 1000·Vc / (π·D); при D = 60 мм и Vc = 85 м/мин n = 451 об/мин.

Частые вопросы

Можно ли перетачивать такую пластину?
Нет, пластина неперетачиваемая. Радиус 0,8 мм и опорные плоскости получены прессованием и шлифовкой, переточка выводит размеры за класс допуска U.

Какую подачу держать под радиус 0,8 мм?
Рабочий диапазон 0,2...0,4 мм/об. Выше 0,4 мм/об вершина перегружается, ниже растет трение по задней поверхности.

Какая глубина резания допустима?
До 5,2 мм, это 0,4 длины режущей кромки 12,9 мм. Дальше в работу входит участок кромки у второй вершины.

Преимущества

• Марка ВК8: черновое точение чугуна, цветных сплавов и неметаллов
• Посадочные размеры по ГОСТ 19059-80: пластина подходит к любой державке под CNUM
• Замена кромки без снятия резца с суппорта
• Радиус при вершине 0,8 мм держит подачу до 0,4 мм/об
