Пластина твердосплавная сменная 10113-110408 Т15К6 с покрытием TIN PNUA ГОСТ 19064-80

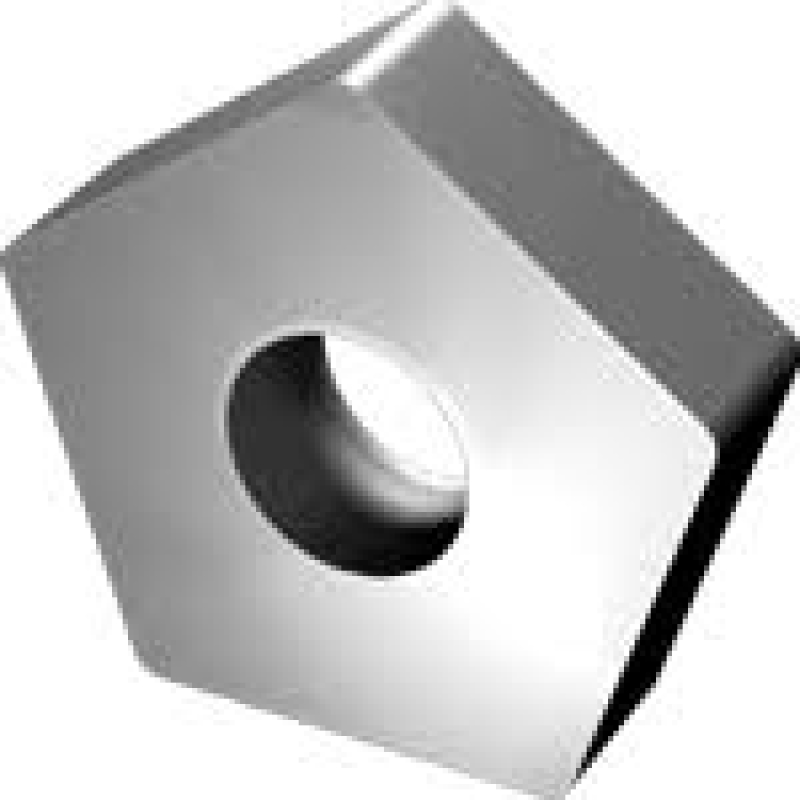

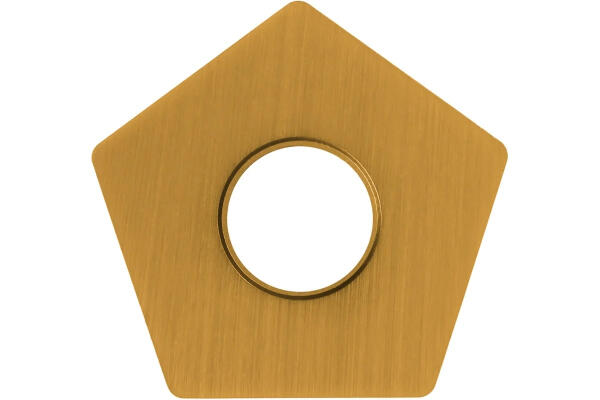

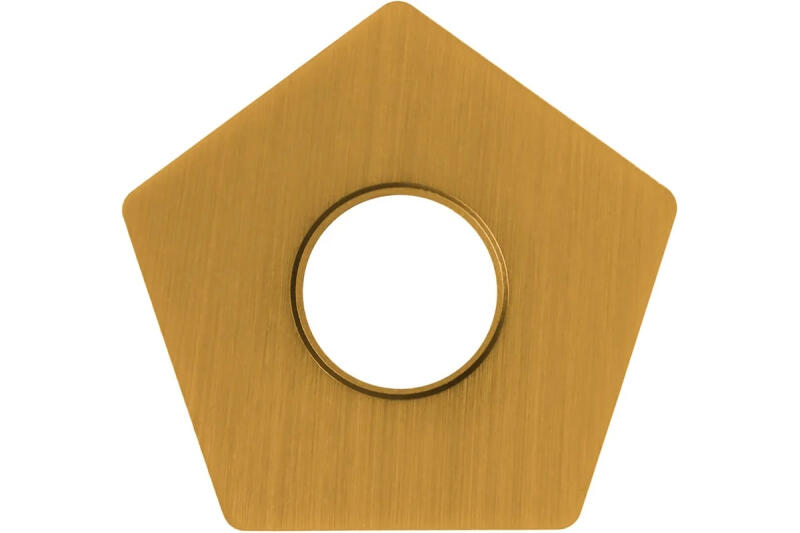

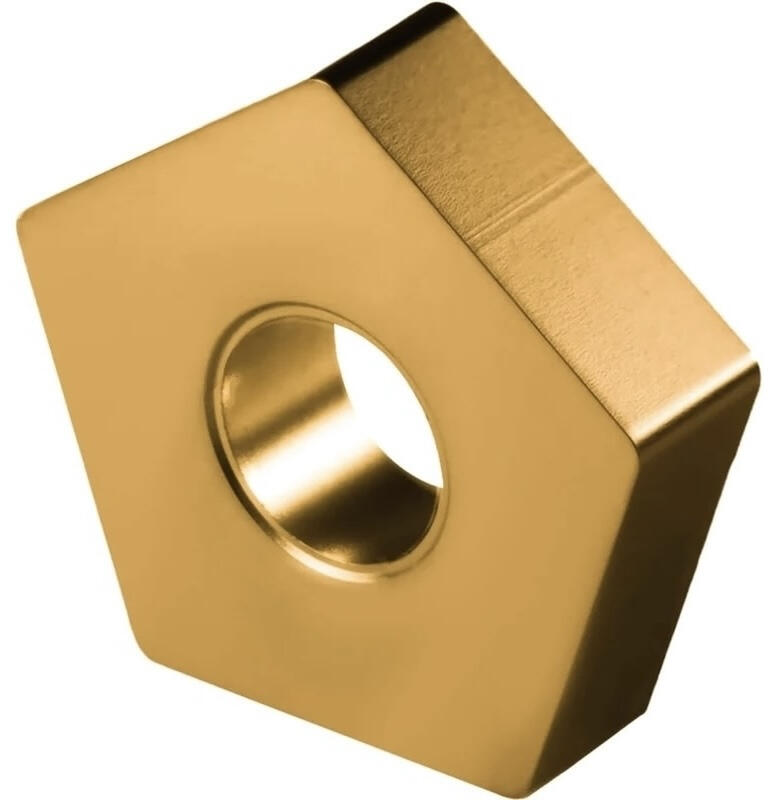

Пятигранная сменная неперетачиваемая пластина 10113-110408 (PNUA-110408), сплав Т15К6 с покрытием TiN. Длина режущей кромки 11,5 мм, толщина 4,76 мм, радиус при вершине 0,8 мм, посадка по вписанной окружности 15,875 мм.

Пластина твердосплавная сменная 10113-110408 Т15К6 с покрытием TIN PNUA ГОСТ 19064-80

190 ₴

Цена без НДС · Безнал с НДС 228 ₴

В наличии, 10 шт на складе

Отгружается со склада: Полтава-1

Нужен нестандартный размер или форма? Изготовим →

Артикул: SP-55734
Производитель: Украина

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Пластина твердосплавная сменная 10113-110408 Т15К6 с покрытием TIN PNUA ГОСТ 19064-80 - пятигранная пластина с цилиндрическим отверстием с длиной режущей кромки 11,5 мм и радиусом при вершине 0,8 мм. Посадка 15,875 мм, толщина 4,76 мм, без стружколомающих канавок. Буквенно-цифровое обозначение PNUA-110408, размеры по ГОСТ 19064-80.

Обрабатываемые материалы

PСталь конструкционная, углеродистая и легированная

Совместимость и подбор

Пластина садится в гнездо на 15,875 мм при толщине 4,76 мм; форма прижима должна отвечать обозначению PNUA.

Посадочное гнездо: под пятигранную пластину, 15,875 мм, толщина 4,76 мм
Схема крепления: винтом или качающимся штифтом через отверстие 6,35 мм
Число режущих кромок: 10 (пластина двусторонняя, задний угол 0 градусов)
Радиус при вершине: 0,8 мм, подача не выше 0,4 мм/об
Взаимозаменяемость: любая пластина PNUA-110408 класса допуска U

Назначение и область применения

Пластину ставят в токарные резцы с механическим креплением: проходные, подрезные, расточные и работающие по копиру.

Отверстие 6,35 мм держит пластину винтом или качающимся штифтом, передняя поверхность остается свободной для схода стружки. Марка Т15К6: получистовое и чистовое точение углеродистых и легированных сталей.

Характеристики

Форма пластины: пятигранная, угол при вершине 108 градусов
Обозначение цифровое: 10113-110408
Обозначение буквенно-цифровое: PNUA-110408
Длина режущей кромки l: 11,5 мм
Диаметр вписанной окружности d: 15,875 мм
Толщина s: 4,76 мм
Радиус при вершине r: 0,8 мм
Размер m: 17,562 мм
Отверстие d1: 6,35 мм
Стружколомающие канавки: нет
Задний угол: 0 градусов
Класс допуска: U
Марка сплава: Т15К6
Покрытие: износостойкое покрытие TiN
Масса пластины: 10,70 г (приложение 1 ГОСТ 19064-80)
Стандарт на инструмент: ГОСТ 19064-80
Технические требования: ГОСТ 19086-80

Размеры и обозначения сверены с таблицами ГОСТ 19064-80, август 2026.

Что означает обозначение 10113-110408

10113: цифровое обозначение по ГОСТ 19064-80: пятигранная пластина с цилиндрическим отверстием, без стружколомающих канавок, класс допуска U
11: длина режущей кромки l: 11,5 мм
04: толщина пластины s: 4,76 мм
08: радиус при вершине r: 0,8 мм
PNUA: P - пятигранная форма, N - задний угол 0 градусов, U - класс допуска U, A - с цилиндрическим отверстием

Ориентировочные режимы точения

Обрабатываемый материал	Vc, м/мин	Подача f, мм/об
Сталь конструкционная, до 750 МПа	120-180	0,2...0,4
Сталь легированная, 750-1000 МПа	84-125	0,2...0,4

Значения ориентировочные, для непрерывного резания и жесткой системы. Глубина резания не более 0,4 длины кромки, то есть 4,6 мм. Частота вращения: n = 1000·Vc / (π·D); при D = 60 мм и Vc = 150 м/мин n = 796 об/мин.

Частые вопросы

Встанет ли пластина в державку другого изготовителя?
Да, если гнездо рассчитано на PNUA: совпадают форма, посадка 15,875 мм, толщина 4,76 мм и схема прижима. Класс допуска U задает предельные отклонения по d, s и m.

Сколько кромок дает одна пластина?
10 (пластина двусторонняя, задний угол 0 градусов). Изношенную кромку выводят поворотом пластины в гнезде, резец из суппорта не снимают.

Можно ли перетачивать такую пластину?
Нет, пластина неперетачиваемая. Радиус 0,8 мм и опорные плоскости получены прессованием и шлифовкой, переточка выводит размеры за класс допуска U.

Преимущества

Толщина 4,76 мм рассчитана на глубину резания до 4,6 мм
Класс допуска U: повторная установка не сбивает вылет вершины
Износостойкое покрытие нанесено изготовителем
10 режущих кромок в одной пластине

Соседние типоразмеры

Меньше по типоразмеру: Пластина твердосплавная сменная 10113-110408 Т15К6 с покрытием PNUA ГОСТ 19064-80
Больше по типоразмеру: Пластина твердосплавная сменная 10113-130612 Т15К6 с покрытием PNUA ГОСТ 19064-80
Тот же типоразмер, другая марка: Пластина твердосплавная сменная 10113-110408 ВК8 PNUA ГОСТ 19064-80

Остальные типоразмеры и марки сплава смотрите в разделе Пластины сменные для точения.

Как подобрать. Считайте от детали: глубина резания до 4,6 мм и подача до 0,4 мм/об, затем проверяйте гнездо резца на посадку 15,875 мм и толщину 4,76 мм.
