Пластина твердосплавная сменная 10114-110408 ТН20 PNUM ГОСТ 19065-80

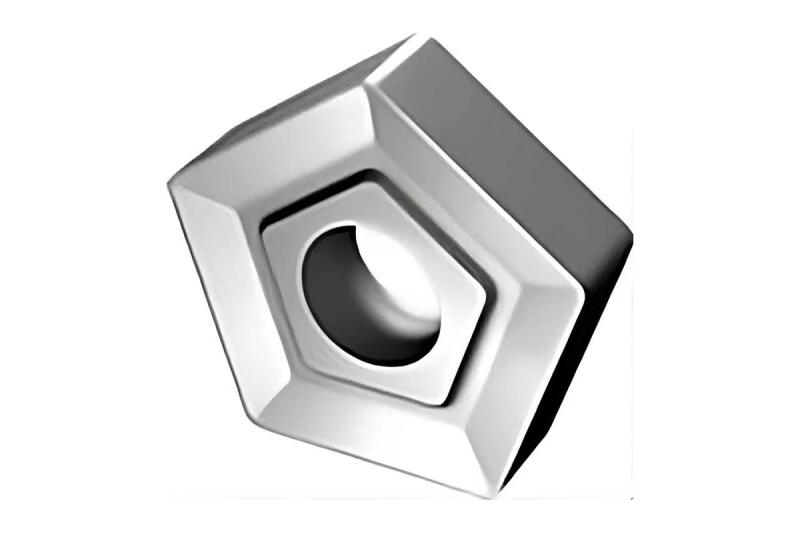

Пластина твердосплавная сменная 10114-110408 ТН20 PNUM ГОСТ 19065-80 - пятигранная сменная неперетачиваемая пластина с цилиндрическим отверстием, со стружколомающими канавками на одной стороне. Кромка 11,5 мм, толщина 4,76 мм, радиус при вершине 0,8 мм, посадка по вписанной окружности 15,875 мм. Обозначение PNUM-110408, стандарт ГОСТ 19065-80.

Обрабатываемые материалы

• PСталь конструкционная, углеродистая и легированная
• MКорозионностойкая (нержавеющая) сталь

Совместимость и подбор

Гнездо державки подбирают по двум размерам: диаметр вписанной окружности 15,875 мм и толщина 4,76 мм.

Посадочное гнездо

под пятигранную пластину, 15,875 мм, толщина 4,76 мм

Схема крепления

винтом или качающимся штифтом через отверстие 6,35 мм

Число режущих кромок

5 (канавки нарезаны на одной стороне)

Радиус при вершине

0,8 мм, подача не выше 0,4 мм/об

Взаимозаменяемость

любая пластина PNUM-110408 класса допуска U

Назначение и область применения

Угол при вершине 108 градусов дает одной пластиной и продольное точение, и подрезку торца, и обработку в упор без смены резца.

Стружколомающие канавки на передней поверхности дробят сливную стружку при точении стали. Для посадки 15,875 мм канавка выполнена по приложению 1 ГОСТ 19065-80. Марка ТН20: чистовое точение сталей и нержавеющих сталей без ударной нагрузки.

Характеристики

Форма пластины

пятигранная, угол при вершине 108 градусов

Обозначение цифровое

10114-110408

Обозначение буквенно-цифровое

PNUM-110408

Длина режущей кромки l

11,5 мм

Диаметр вписанной окружности d

15,875 мм

Толщина s

4,76 мм

Радиус при вершине r

0,8 мм

Размер m

17,562 мм

Отверстие d1

6,35 мм

Стружколомающие канавки

на одной стороне

Задний угол

0 градусов

Класс допуска

U

Марка сплава

ТН20

Покрытие

нет

Масса пластины

5,05 г (приложение 1 ГОСТ 19065-80)

Стандарт на инструмент

ГОСТ 19065-80

Технические требования

ГОСТ 19086-80

Размеры и обозначения сверены с таблицами ГОСТ 19065-80, август 2026.

Что означает обозначение 10114-110408

10114

цифровое обозначение по ГОСТ 19065-80: пятигранная пластина с цилиндрическим отверстием, со стружколомающими канавками на одной стороне, класс допуска U

11

длина режущей кромки l: 11,5 мм

04

толщина пластины s: 4,76 мм

08

радиус при вершине r: 0,8 мм

PNUM

P - пятигранная форма, N - задний угол 0 градусов, U - класс допуска U, M - с отверстием и стружколомающими канавками на одной стороне

Стружколомающая канавка

b

3,6 мм

r1

1,0 мм

γ

20 градусов

Ориентировочные режимы точения

Значения ориентировочные, для непрерывного резания и жесткой системы. Глубина резания не более 0,4 длины кромки, то есть 4,6 мм. Частота вращения: n = 1000·Vc / (π·D); при D = 60 мм и Vc = 130 м/мин n = 690 об/мин.

Частые вопросы

Встанет ли пластина в державку другого изготовителя?
Да, если гнездо рассчитано на PNUM: совпадают форма, посадка 15,875 мм, толщина 4,76 мм и схема прижима. Класс допуска U задает предельные отклонения по d, s и m.

Сколько кромок дает одна пластина?
5 (канавки нарезаны на одной стороне). Изношенную кромку выводят поворотом пластины в гнезде, резец из суппорта не снимают.

Можно ли перетачивать такую пластину?
Нет, пластина неперетачиваемая. Радиус 0,8 мм и опорные плоскости получены прессованием и шлифовкой, переточка выводит размеры за класс допуска U.

Преимущества

• Класс допуска U: повторная установка не сбивает вылет вершины
• Канавка по приложению 1 ГОСТ 19065-80 дробит сливную стружку
• 5 режущих кромок в одной пластине
• Марка ТН20: чистовое точение сталей и нержавеющих сталей без ударной нагрузки
