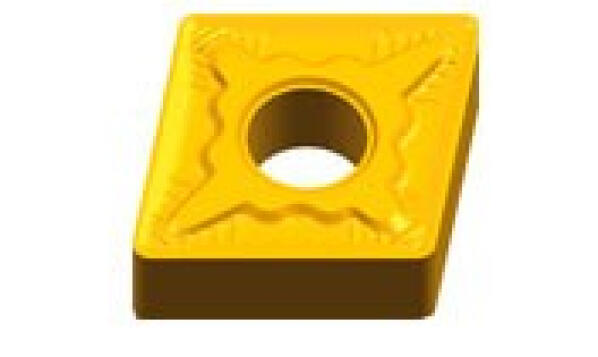

Пластина твердосплавная токарная CNMG 120412-TM TP9125B OTTIMO

Твердосплавная сменная многогранная пластина CNMG 120412-TM OTTIMO предназначена для наружного и торцового точения и растачивания в серийном производстве.

Обрабатываемые материалы

• Mнержавеющая сталь

Назначение и область применения

Пластина работает в группе применения ISO M (нержавеющая сталь). Сплав TP9125B с покрытием PVD подобран под этот класс материалов, поэтому пластина держит стабильный период стойкости без резкого падения размера в партии.

Расшифровка обозначения CNMG по ISO 1832

Форма пластины

ромбическая 80°

Задний угол

0°

Класс допуска

M — ±0,08…0,18 / ±0,130 мм (m/s), стандартный класс

Тип крепления и стружколома

G — с отверстием, двусторонний стружколом

Диаметр вписанной окружности d

12,7 мм

Толщина пластины s

4,76 мм

Радиус при вершине r

1,2 мм

Марка твердого сплава

TP9125B

Тип покрытия

PVD

Твердый сплав TP9125B (PVD)

Композитное многослойное покрытие TiAlN/AlSiN с высоким содержанием кремния в поверхностном слое: высокая термостойкость и стойкость к окислению. Высокопрочная ультрамелкозернистая основа с твердыми включениями кобальта обеспечивает стабильную работу на чистовых режимах. Подходит для чистовой обработки нержавеющей стали.

Стружколом TM

Получистовая обработка нержавеющей стали. Прочная режущая кромка допускает повышенные подачи, геометрия рассчитана на вязкие материалы, склонные к налипанию.

Преимущества

• Покрытие PVD — прогнозируемый износ и стабильная стойкость от пластины к пластине.
• Несколько режущих кромок на одной пластине снижают стоимость обработки одной детали.
• Точная геометрия посадочного места — повторяемость установки без переналадки размера.
• Совместима со стандартными державками ISO соответствующего типоразмера.
• Складская позиция в Харькове — отгрузка в день заказа, доставка по Украине.

Резцы под эту пластину

Пластина устанавливается в державки с соответствующим посадочным гнездом. Ниже 12 позиций из 160 совместимых, которые есть на складе.
