Артикул SP-50545 · Китай

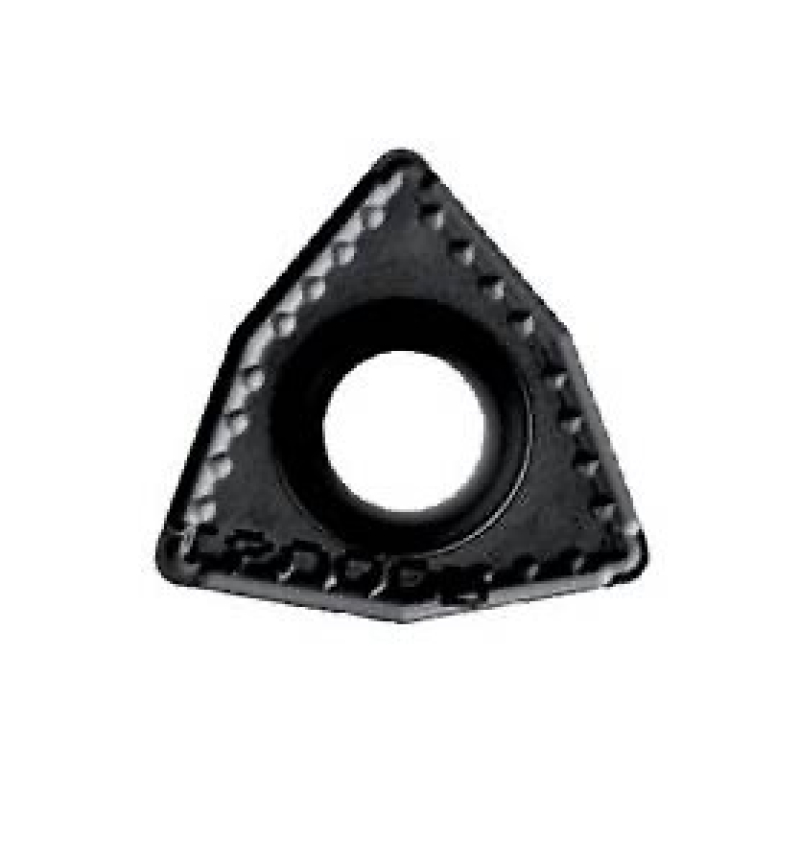

Пластина твердосплавная сменная WCMX 080412, для сверл Ø48 мм

Сменная режущая часть корпусного сверла с механическим креплением винтом; при затуплении поворачивается, переточка не предусмотрена.

195 ₴

Цена без НДС · Безнал с НДС 234 ₴

В наличии, 40 шт на складе

Отгружается со склада: Полтава-1

Артикул: SP-50545
Производитель: Китай

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Пластина твердосплавная WCMX 080412 — сменная режущая часть корпусного сверла Ø48 мм. Тригональная форма с углом при вершине 80°, толщина 4,76 мм, радиус при вершине 1,2 мм. Сплав в наименовании не указан.

Обрабатываемые материалы

PРельсовая и конструкционная сталь

Совместимость и подбор

Пластина ставится в корпусное сверло Ø48 мм и задает стойкость кромки; диаметр отверстия задает сам корпус.

Посадочное гнездо: корпусные сверла под WCMX 080412
Диаметр отверстия под винт: в наименовании не указан — сверяйте с винтом своего сверла
Взаимозаменяемость: геометрия задана ISO 1832: пластина того же обозначения встает в гнездо любого изготовителя при совпадении диаметра отверстия
Число рабочих кромок: пластина многогранная, при затуплении поворачивается в гнезде
Переточка: не предусмотрена

Назначение и область применения

Сверление отверстий под накладки и болтовые соединения в рельсах, а также отверстий в металлоконструкциях корпусными сверлами со сменными пластинами. Работа идет переносным станком, закрепленным на рельсе, поэтому жесткость системы ниже станочной, а стружка отводится в стесненных условиях.

Характеристики

Тип: пластина твердосплавная сменная многогранная
Обозначение: WCMX 080412
Форма: тригональная, угол при вершине 80°
Толщина пластины: 4,76 мм
Радиус при вершине: 1,2 мм
Стандарт на обозначение: ISO 1832

Что означает обозначение WCMX 080412

Код пластины задан стандартом ISO 1832: по нему подбирают замену независимо от того, чье сверло стоит в работе.

W: форма пластины — тригональная, угол при вершине 80°
C: задний угол 7°
M: класс допуска
X: исполнение: с отверстием под винт, стружколом на одной стороне
08: код длины режущей кромки
04: толщина пластины, 4,76 мм
12: радиус при вершине, 1,2 мм

Ориентировочные режимы сверления

Группа ISO	Материал	Скорость Vc, м/мин	Частота n, об/мин	Подача f, мм/об
P	Рельсовая и конструкционная сталь	50–75	332–497	0,15–0,40

Частота пересчитана под диаметр 48 мм по формуле n = 1000·Vc / (π·D) = 1000·Vc / 150.8. Значения ориентировочные: точный режим зависит от марки сплава пластины, жесткости крепления станка на рельсе и подачи СОЖ. Нижнюю границу берут при сверлении на весу и на изношенном пути.

Частые вопросы

Подойдет ли к моему сверлу: если в гнезде стоит WCMX 080412 и совпадает диаметр отверстия под винт — подойдет. Отверстие другого диаметра означает другую пластину.
Можно ли перетачивать: нет. При затуплении пластину поворачивают на следующую кромку, затем меняют.
Чем отличаются марки сплава: стойкостью и допустимой подачей на конкретном материале. Посадочные размеры у всех одинаковые, поэтому марку меняют без замены сверла.
Что изнашивается быстрее: винт крепления: резьба и шлиц. Его держат в запасе.

Преимущества

Многогранная: при затуплении поворачивается, а не выбрасывается
Радиус 1,2 мм держит кромку на ударной работе по рельсу
Посадка по ISO 1832 — замена подбирается по обозначению, а не по каталогу сверла
Изнашивается только пластина, корпус сверла остается в работе

Сопутствующие товары

Сверло под эту пластину: Сверло для глубокого сверления ц/х Ø50 мм под пластину WCMX 080412 PREMIO
Сверло под эту пластину: Сверло для глубокого сверления ц/х Ø48 мм под пластину WCMX 080412 с подводом СОЖ ТИЗ

Весь раздел — Пластины т/с сменные к сверлам.

Как подобрать. Гнездо, диаметр отверстия и винт составляют одну систему. Пластина того же типоразмера, но с другим отверстием, сядет неплотно, а сорванный винт смещает пластину и скалывает кромку. Берите пластины комплектом с запасными винтами: винт дешевле пластины в разы, а выводит из строя именно ее.
